Электрооборудование (2)<3> — HITACHI ZX29U-3

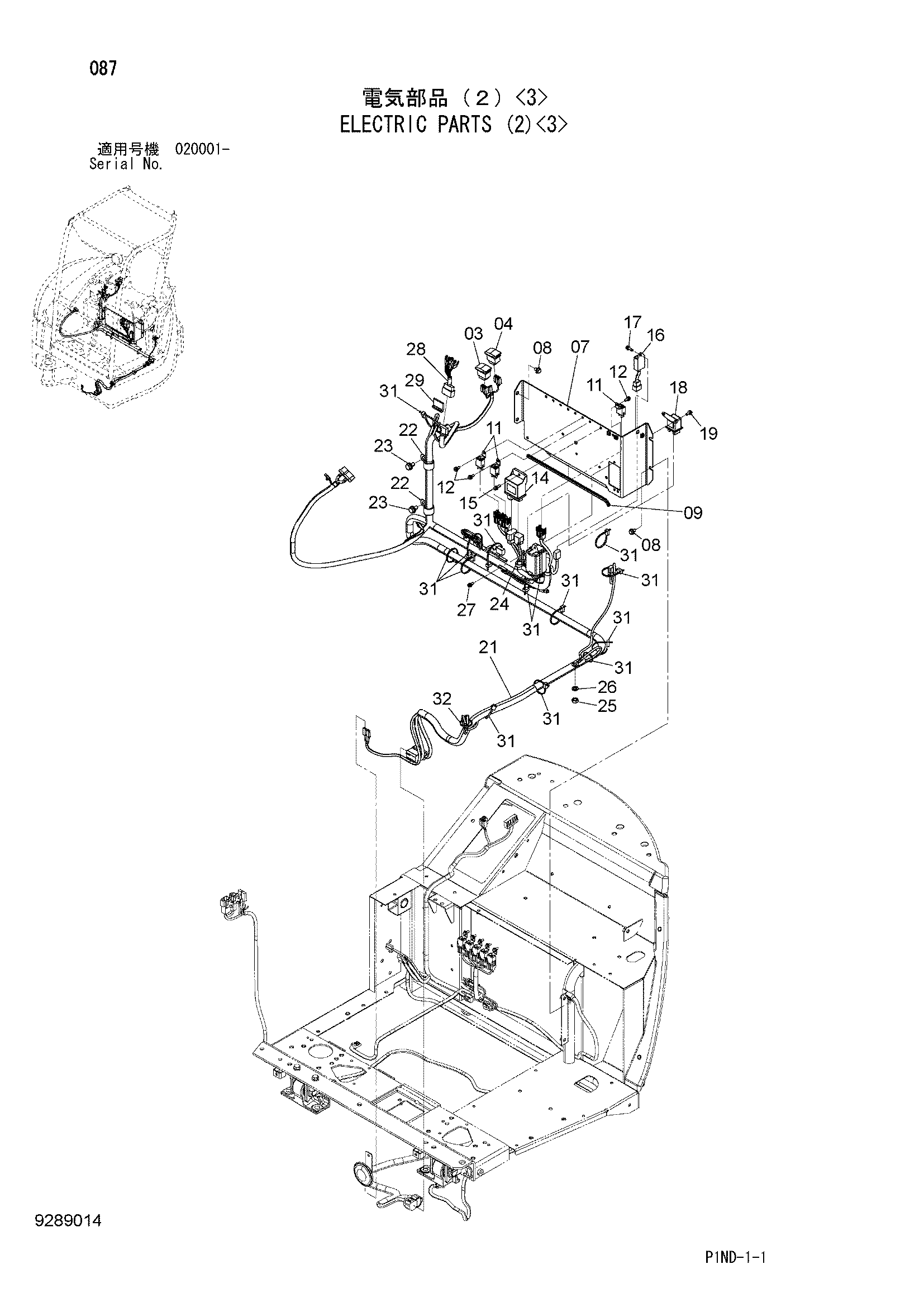

Заводская схема «Электрооборудование (2)<3>» для HITACHI ZX29U-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 4608381 | Выключатель | 1 |
| 04 | 4608382 | Выключатель | 1 |
| 07 | 7054711 | Кронштейн | 1 |
| 08 | J260814 | Болт с шайбой | 4 |
| 08A | J900814 замена: J900816 | Болт | 1 |
| 08B | A590108 | Плоская шайба | 1 |
| 09 | 4448762 | Амортизатор | 1 |
| 11 | 4607115 | Реле | 3 |
| 12 | J680616 | Винт с шайбой | 3 |
| 14 | 4626350 | Реле защитный | 1 |
| 15 | J680620 | Винт с шайбой | 1 |
| 16 | 4626351 | Таймер | 1 |
| 17 | J680620 | Винт с шайбой | 1 |
| 18 | 4626352 | Реле | 1 |
| 19 | J680616 | Винт с шайбой | 2 |
| 21 | 1035171 | Жгут проводов | 1 |
| 21A | 4627245 | Пуллер | 1 |
| 21B | 4627244 | Крышка | 1 |
| 21C | 4618683 | Предохранитель (25A) | 3 |
| 21D | 4436736 | Предохранитель (20A) | 3 |
| 21E | 4428911 | Предохранитель (10A) | 4 |
| 21F | 4428910 | Предохранитель (5A) | 6 |
| 21G | 4628754 | Диод | 2 |
| 22 | 4190263 | Зажим | 2 |
| 23 | J271020 | Болт с шайбой | 2 |
| 23A | J901020 | Болт | 1 |
| 23B | J222010 | Шайба | 1 |
| 24 | 4254600 | Зажим | 1 |
| 25 | J950010 | Гайка | 1 |
| 26 | A590910 | Пружинная шайба | 1 |
| 27 | J680616 | Винт с шайбой | 2 |
| 28 | 3111963 | Жгут проводов | 1 |
| 29 | 4673315 | Резиновая прокладка | 1 |
| 31 | 4055312 | Ленточный зажим | 14 |
| 32 | 4055311 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX29U-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
