Основные гидролинии — HITACHI ZX29U-3

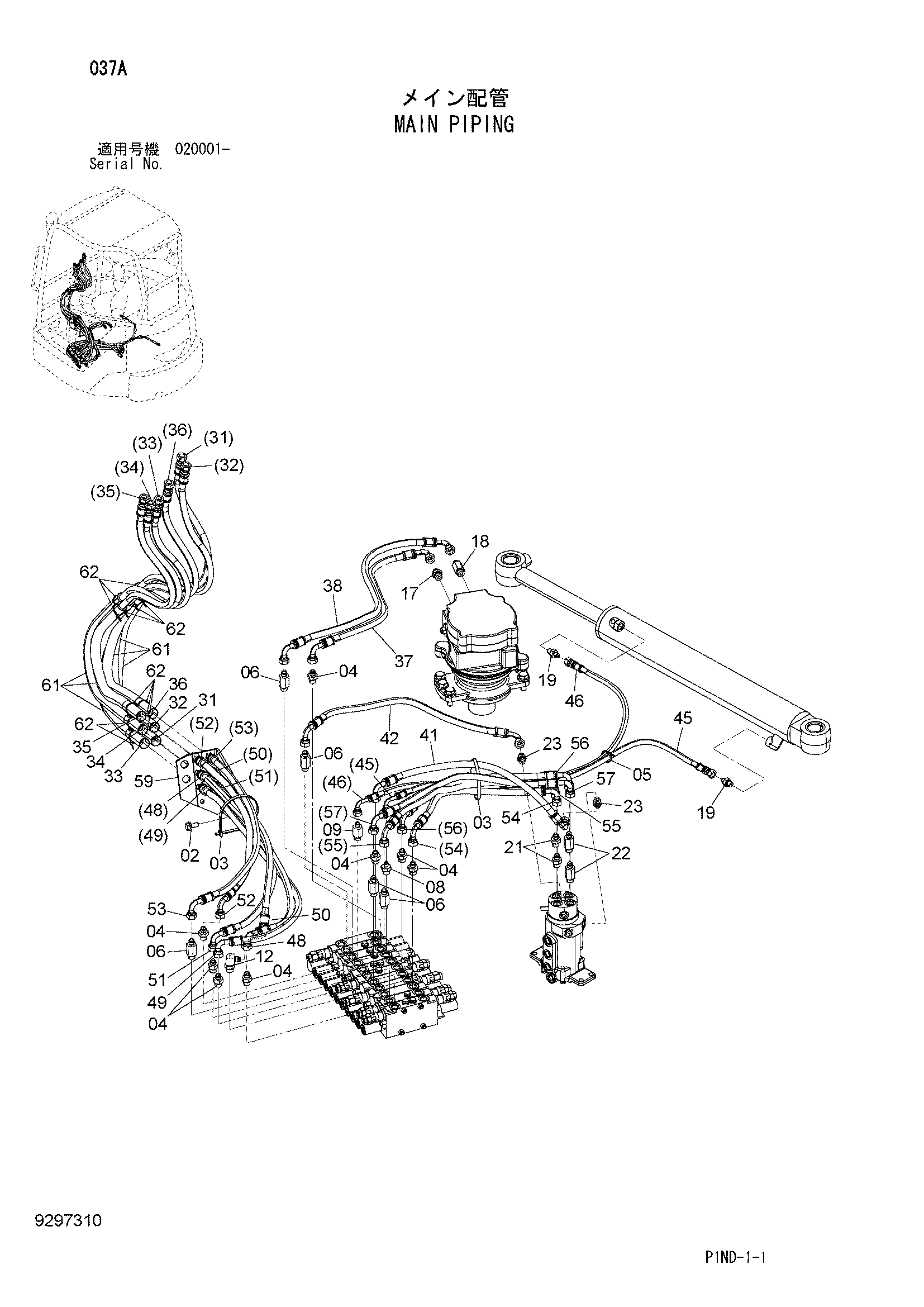

Заводская схема «Основные гидролинии» для HITACHI ZX29U-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
02	J271025	Болт с шайбой	2
02A	J901025	Болт	1
02B	J222010	Шайба	1
03	4323613	Ленточный зажим	2
04	A852133	Адаптер	8
04A	4509180	Уплотнительное кольцо	1
05	4326365	Ленточный зажим	1
06	4276965	Адаптер	5
06A	4509180	Уплотнительное кольцо	1
08	A852132	Адаптер	1
08A	4509180	Уплотнительное кольцо	1
09	4276964	Адаптер	1
09A	4509180	Уплотнительное кольцо	1
12	A852333	Угловой штуцер	1
12A	4509180	Уплотнительное кольцо	1
17	A852133	Адаптер	1
17A	4509180	Уплотнительное кольцо	1
18	4276965	Адаптер	1
18A	4509180	Уплотнительное кольцо	1
19	A852122	Адаптер	2
19A	957366	Уплотнительное кольцо	1
21	A852133	Адаптер	2
21A	4509180	Уплотнительное кольцо	1
22	4276965	Адаптер	2
22A	4509180	Уплотнительное кольцо	1
23	A852123	Адаптер	2
23A	957366	Уплотнительное кольцо	1
31	4693021	Шланг (1, F6)	1
32	4693022	Шланг (2, F5)	1
33	4693023	Шланг (4, F3)	1
34	4693024	Шланг (5, F2)	1
35	4693025	Шланг (6, F1)	1
36	4693026	Шланг (3, F4)	1
37	4627196	Шланг (A8)	1
38	4627197	Шланг (B8)	1
41	4649692	Шланг (A9)	1
42	4649693	Шланг (B9)	1
45	4627204	Шланг (A7)	1
46	4627205	Шланг (B7)	1
48	4649684	Шланг (5, A1)	1
49	4649685	Шланг (4, B1)	1
50	4649686	Шланг (2, A2)	1
51	4649687	Шланг (1, B2)	1
52	4649688	Шланг (6, A5)	1
53	4649689	Шланг (3, B5)	1
54	4649694	Шланг (A3)	1
55	4649695	Шланг (B3)	1
56	4649696	Шланг (A4)	1
57	4649697	Шланг (B4)	1
59	4659542	Кронштейн	1
61	4489557	Защита шланга	6
62	4326365	Ленточный зажим	12

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX29U-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
