Корпус — HITACHI ZX290LCN-5B

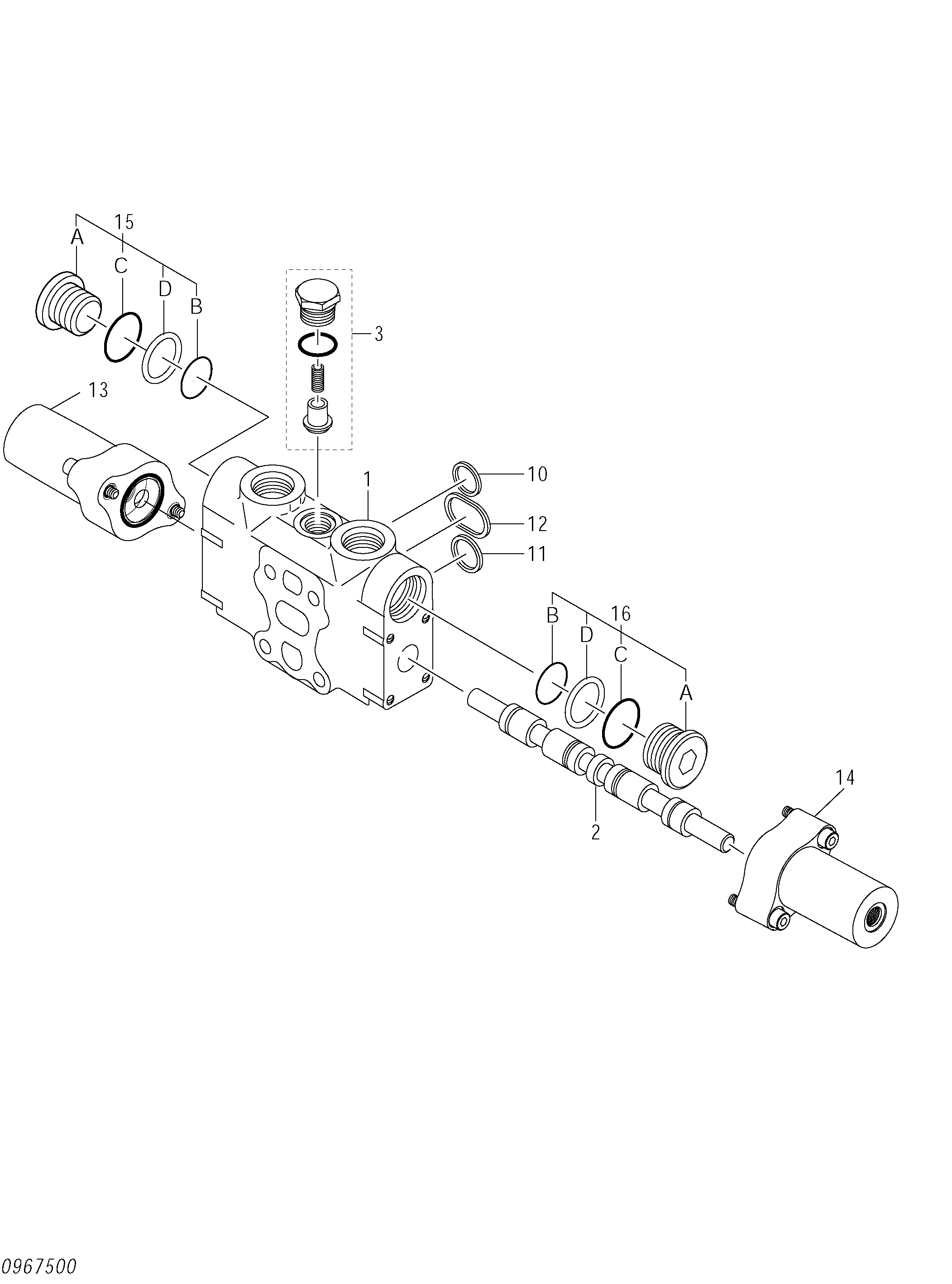

Заводская схема «Корпус» для HITACHI ZX290LCN-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4719783 | Корпус | 1 | |
| 1 | 0967501 | Корпус | 1 |
| 2 | 0927102 | Золотник | 1 |
| 3 | 0967502 | Пробка | 1 |
| 10 | 0483906 | Кольцо | 1 |
| 11 | 0483907 | Кольцо | 1 |
| 12 | 0438809 | Кольцо | 1 |
| 13 | 0967503 | Крышка | 1 |
| 14 | 0967503 | Крышка | 1 |
| 15 | 0927103 | Пробка в сборе | 1 |
| 15A | 0439501 | Пробка | 1 |
| 15B | 0499110 | Уплотнительное кольцо | 1 |
| 15C | 0330501 | Уплотнительное кольцо | 1 |
| 15D | 0499111 | Опорное кольцо | 1 |
| 16 | 0927103 | Пробка в сборе | 1 |
| 16A | 0439501 | Пробка | 1 |
| 16B | 0499110 | Уплотнительное кольцо | 1 |
| 16C | 0330501 | Уплотнительное кольцо | 1 |
| 16D | 0499111 | Опорное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX290LCN-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
