Трубопроводы системы смазки (2P-BOOM) — HITACHI ZX290LCN-5B

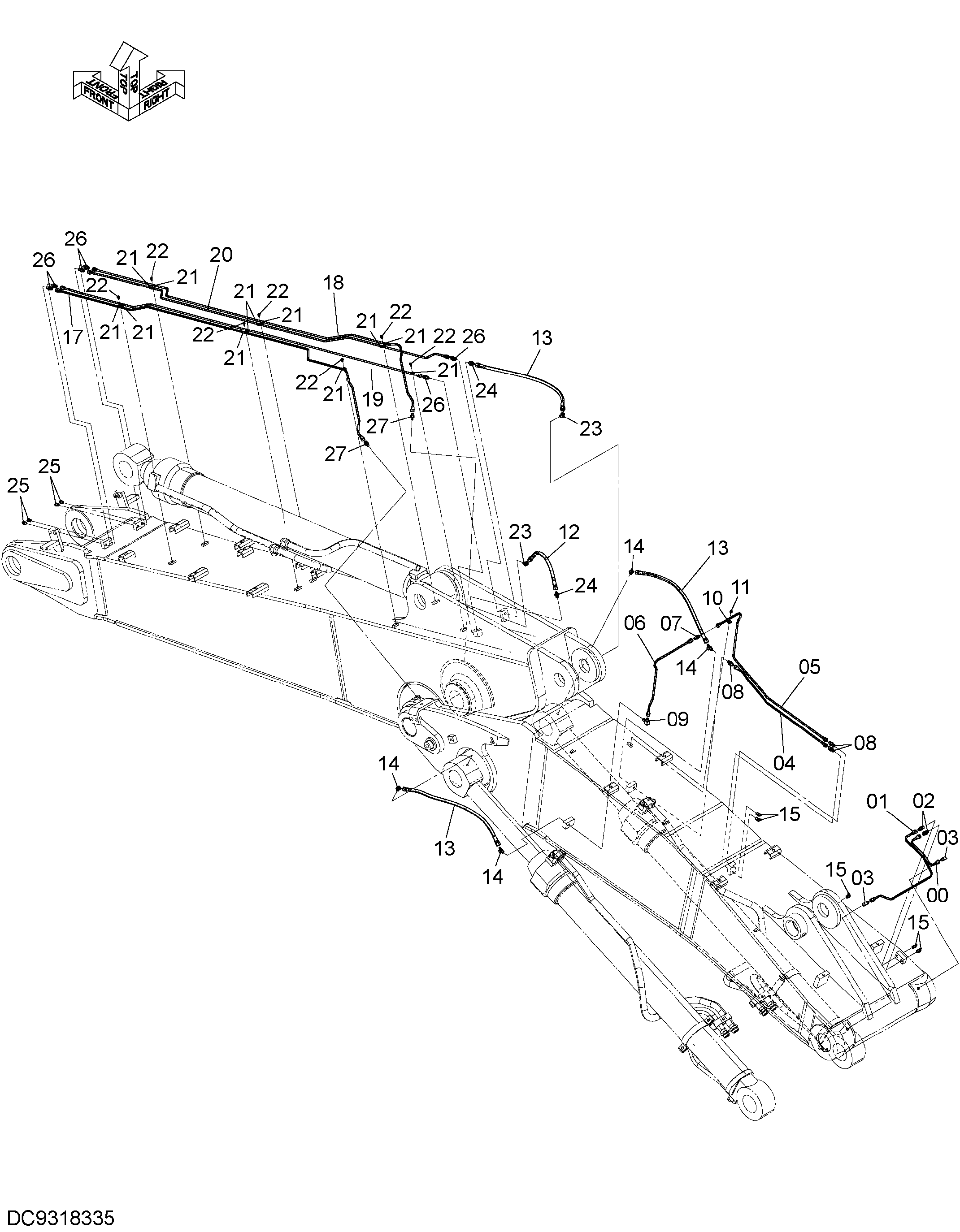

Заводская схема «Трубопроводы системы смазки (2P-BOOM)» для HITACHI ZX290LCN-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3119798 | Трубка | 1 |
| 01 | 3119797 | Трубка | 1 |
| 02 | 4360981 | Штуцер трубки | 2 |
| 03 | 4345297 | Штуцер трубки | 2 |
| 04 | 4604841 | Трубка | 1 |
| 05 | 4610806 | Трубка | 1 |
| 06 | 4611376 | Трубка | 1 |
| 07 | 4099282 | Адаптер | 1 |
| 08 | 4360981 | Штуцер трубки | 3 |
| 09 | 4097666 | Угловой штуцер | 1 |
| 10 | 4000854 | Зажим трубка | 1 |
| 11 | J260612 | Болт с шайбой | 1 |
| 11A | J900612 | Болт | 1 |
| 11B | A590106 | Плоская шайба | 1 |
| 12 | 4244588 | Нейлоновый шланг | 1 |
| 13 | 4239732 | Нейлоновый шланг | 3 |
| 14 | 4154655 | Угловой штуцер | 4 |
| 15 | 4148896 | Пресс-маслёнка | 5 |
| 17 | YA00002799 | Трубка | 1 |
| 18 | YA00002801 | Трубка | 1 |
| 19 | YA00002800 | Трубка | 1 |
| 20 | YA00002802 | Трубка | 1 |
| 21 | 4000854 | Зажим трубка | 12 |
| 22 | J260612 | Болт с шайбой | 7 |
| 22A | J900612 | Болт | 1 |
| 22B | A590106 | Плоская шайба | 1 |
| 23 | 4154655 | Угловой штуцер | 2 |
| 24 | 4154651 | Адаптер | 2 |
| 25 | J75482 | Пресс-маслёнка | 4 |
| 26 | 4360981 | Штуцер трубки | 6 |
| 27 | 4018355 | Адаптер | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX290LCN-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
