Шланг защита от разрыва клапан трубопроводы (рукоять) — HITACHI ZX290LCN-5B

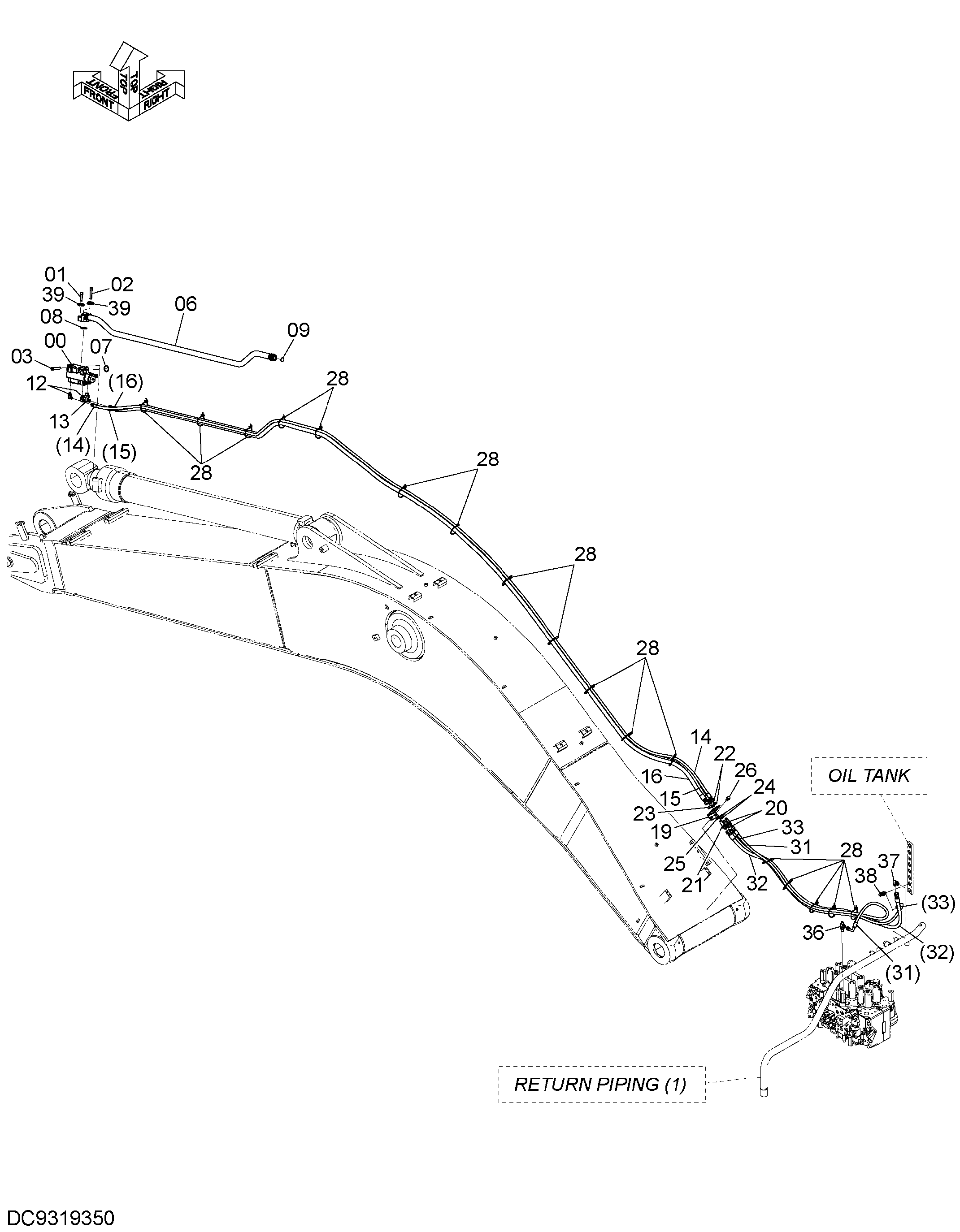

Заводская схема «Шланг защита от разрыва клапан трубопроводы (рукоять)» для HITACHI ZX290LCN-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4722905 | Удерживающий клапан | 1 |
| 01 | J781245 | Болт с внутренним шестигранником | 2 |
| 02 | J781260 | Болт с внутренним шестигранником | 2 |
| 03 | J781265 | Болт с внутренним шестигранником | 4 |
| 06 | 8123093 | Трубка | 1 |
| 07 | 984614 | Уплотнительное кольцо | 1 |
| 08 | A811035 | Уплотнительное кольцо | 1 |
| 09 | 4187328 | Уплотнительное кольцо | 1 |
| 12 | A852323 | Угловой штуцер | 2 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 13 | A852344 | Угловой штуцер | 1 |
| 13A | 4506418 | Уплотнительное кольцо | 1 |
| 14 | 9268698 | Шланг в сборе | 1 |
| 14A | 4660217 | Шланг | 1 |
| 14B | 4327293 | Защитный кожух | 15 |
| 15 | 9268699 | В сборе шланг | 1 |
| 15A | 4660215 | Шланг | 1 |
| 15B | 4327293 | Защитный кожух | 15 |
| 16 | 9268703 | Шланг в сборе | 1 |
| 16A | 4429363 | Шланг | 1 |
| 16B | 4327293 | Защитный кожух | 18 |
| 19 | 4654129 | Кронштейн | 1 |
| 20 | 4202532 | Адаптер | 2 |
| 21 | 4315207 | Адаптер | 1 |
| 22 | 4202531 | Гайка | 2 |
| 23 | 4316589 | Гайка | 1 |
| 24 | A590116 | Плоская шайба | 2 |
| 25 | A590120 | Плоская шайба | 1 |
| 26 | J271030 | Болт с шайбой | 2 |
| 26A | J901030 | Болт | 1 |
| 26B | J222010 | Шайба | 1 |
| 28 | 4055312 | Ленточный зажим | 17 |
| 31 | 9275769 | Шланг в сборе | 1 |
| 31A | 4668449 | Шланг | 1 |
| 31B | 4327293 | Защитный кожух | 5 |
| 32 | YA60001869 | В сборе шланг | 1 |
| 32A | 4617455 | Шланг | 1 |
| 32B | 4327294 | Защитный кожух | 5 |
| 33 | 9278020 | В сборе шланг | 1 |
| 33A | 4670735 | Шланг | 1 |
| 33B | 4327293 | Защитный кожух | 5 |
| 36 | 4208910 | Тройник | 1 |
| 36A | 4509180 | Уплотнительное кольцо | 1 |
| 37 | A852334 | Угловой штуцер | 1 |
| 37A | 4509180 | Уплотнительное кольцо | 1 |
| 38 | A852333 | Угловой штуцер | 1 |
| 38A | 4509180 | Уплотнительное кольцо | 1 |
| 39 | 495841 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX290LCN-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
