Бортовой редуктор — HITACHI ZX290LCN-5B

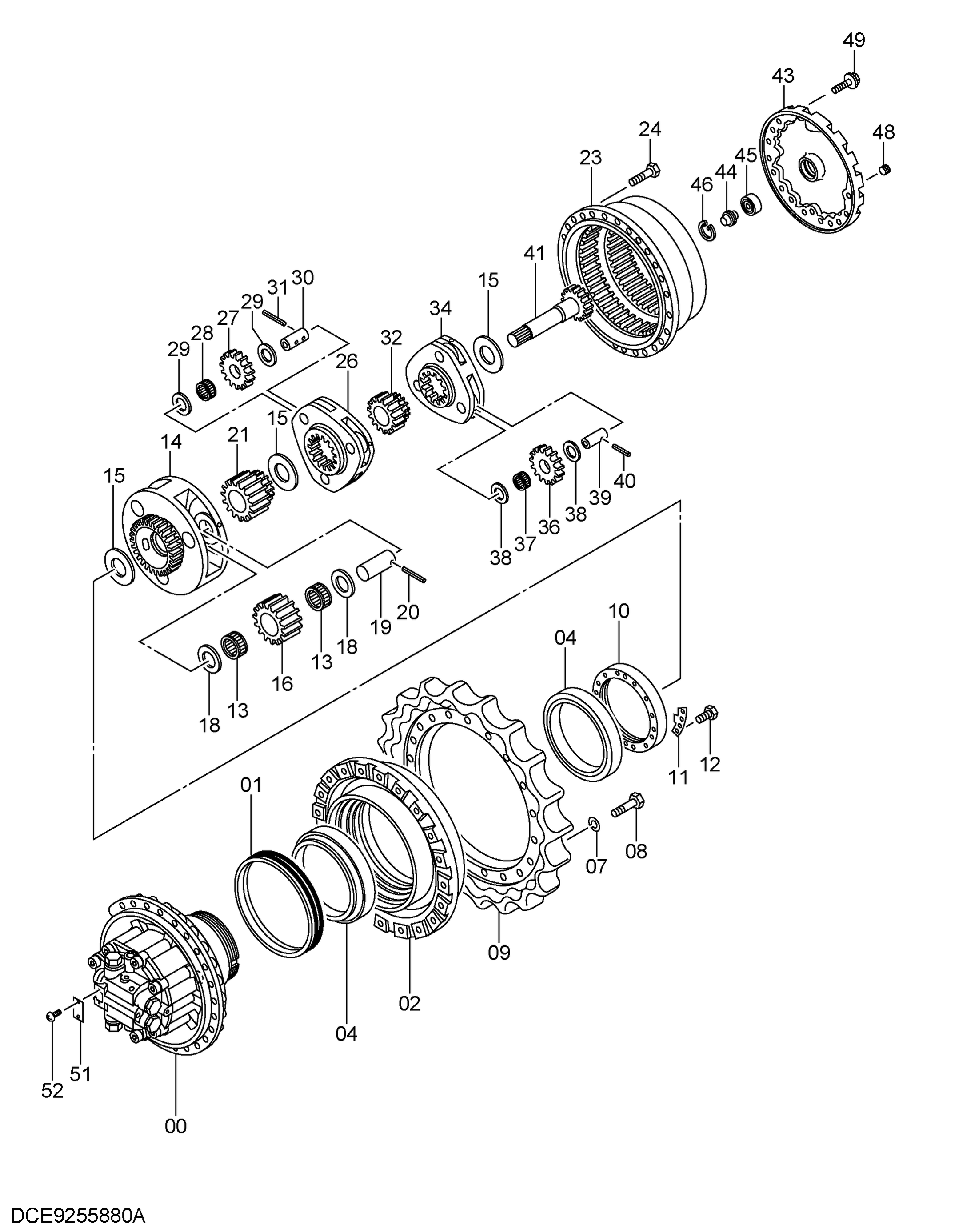

Заводская схема «Бортовой редуктор» для HITACHI ZX290LCN-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	9255880 замена: 9256990	Бортовой редуктор	1
	9256990	Бортовой редуктор	1
00	9255876 замена: 9251292	Гидромотор	1
00	9251292	Гидромотор	1
01	4664392	Комплект уплотнений	1
02	1033048	Барабан	1
04	4629674	Роликовый подшипник	2
07	A590920	Пружинная шайба	24
08	J932060	Болт	24
09	1033227	Звёздочка	1
10	3094717	Гайка	1
11	4470326	Стопорная пластина	1
12	J901225	Болт	2
13	4371402	Игольчатый подшипник	6
14	1022198	Водило	1
15	4401293	Проставка	3
16	3075003	Планетарная шестерня	3
18	4269470	Упорная пластина	6
19	4269452	Палец	3
20	4192021	Пружинный штифт	3
21	3075005	Солнечная шестерня	1
23	1022195	Коронная шестерня	1
24	J931640	Болт	28
25	4443139	Игольчатый подшипник	3
26	1022197	Водило	1
27	3075002	Планетарная шестерня	3
29	4284521	Упорная пластина	6
30	4269451	Палец	3
31	4197763	Пружинный штифт	3
32	3074989	Солнечная шестерня	1
34	1022196	Водило	1
36	3075001	Планетарная шестерня	3
37	4455098	Игольчатый подшипник	3
38	4284520	Упорная пластина	6
39	4269472	Палец	3
40	4192020	Пружинный штифт	3
41	2048000	Вал проп.	1
43	2045031	Крышка	1
44	4277474	Стопорный палец	1
45	4278168	Шариковый подшипник	1
46	930451	Стопорное кольцо	1
48	4245797	Пробка	3
49	4699148	Болт с шайбой	16
52	M492564	Приводной винт	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX290LCN-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
