Аир-суспенсион сиденье (с отопитель)(1) — HITACHI ZX290LCN-5B

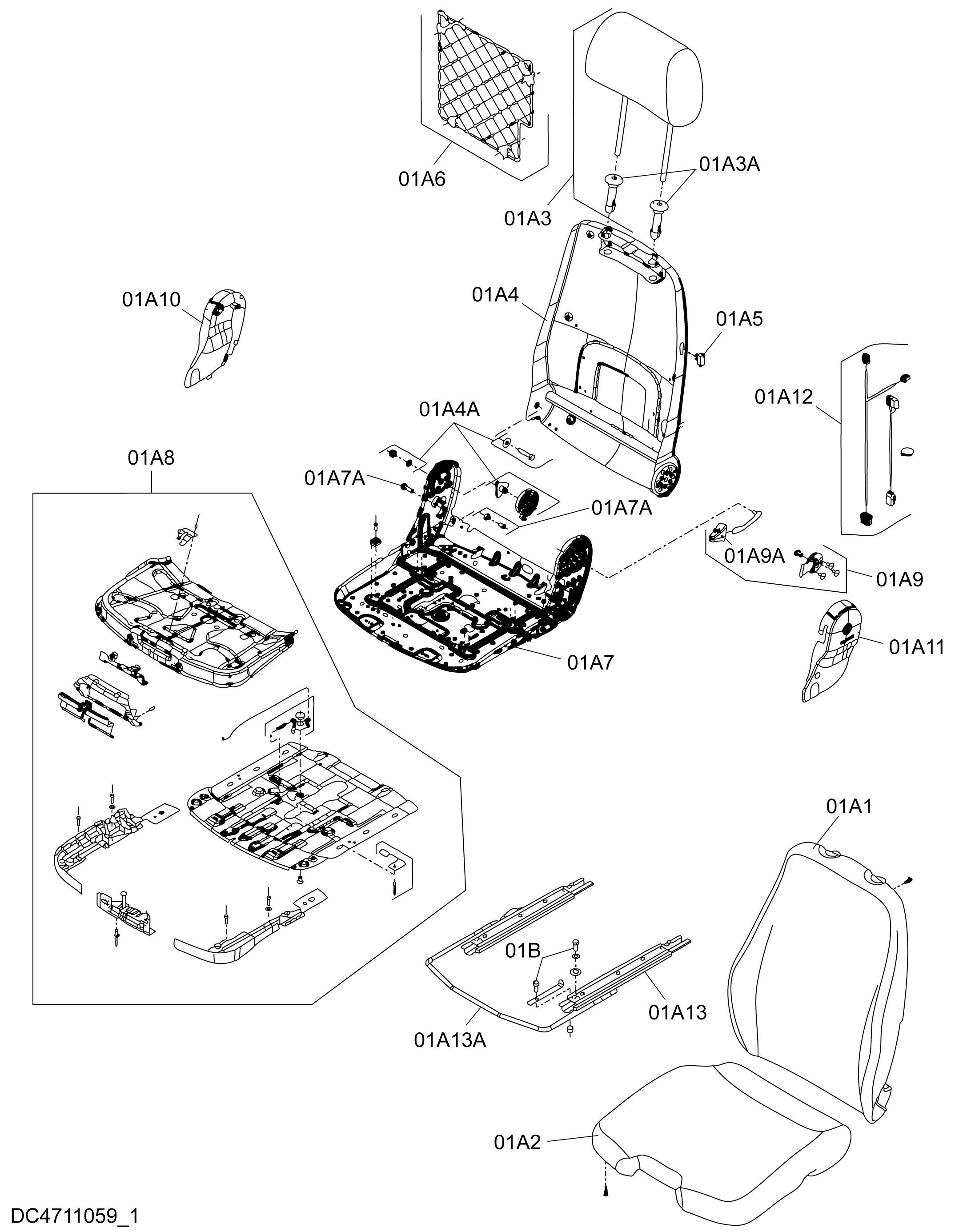

Заводская схема «Аир-суспенсион сиденье (с отопитель)(1)» для HITACHI ZX290LCN-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01A-01C | 4711059 | Сиденье (1/2) | 1 |
| 01A1-A13 | YA00009053 | Сиденье | 1 |
| 01A1 | YA00009054 | Амортизатор | 1 |
| 01A2 | YA00009055 | Амортизатор | 1 |
| 01A3 | YA00009056 | Опора | 1 |
| 01A3A | YA00009057 | Трубка | 1 |
| 01A4 | YA00009058 | Рама | 1 |
| 01A4A | YA00009061 | Пружина | 1 |
| 01A5 | YA00009059 | Колпачок | 1 |
| 01A6 | YA00009060 | Сетка | 1 |
| 01A7 | YA00009062 | Рама | 1 |
| 01A7A | YA00009063 | Ограничитель | 1 |
| 01A8 | YA00009064 | Рама | 1 |
| 01A9 | YA00009065 | Пластина | 1 |
| 01A9A | 4449898 | Рукоятка | 1 |
| 01A10 | YA00009066 | Крышка | 1 |
| 01A11 | YA00009067 | Крышка | 1 |
| 01A12 | YA00009068 | Жгут проводов | 1 |
| 01A13 | YA00009069 | Ползун | 1 |
| 01A13A | YA00009070 | Рукоятка | 1 |
| 01B | YA00009071 | Болт | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX290LCN-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
