Детали глушителя — HITACHI ZX290LCN-5B

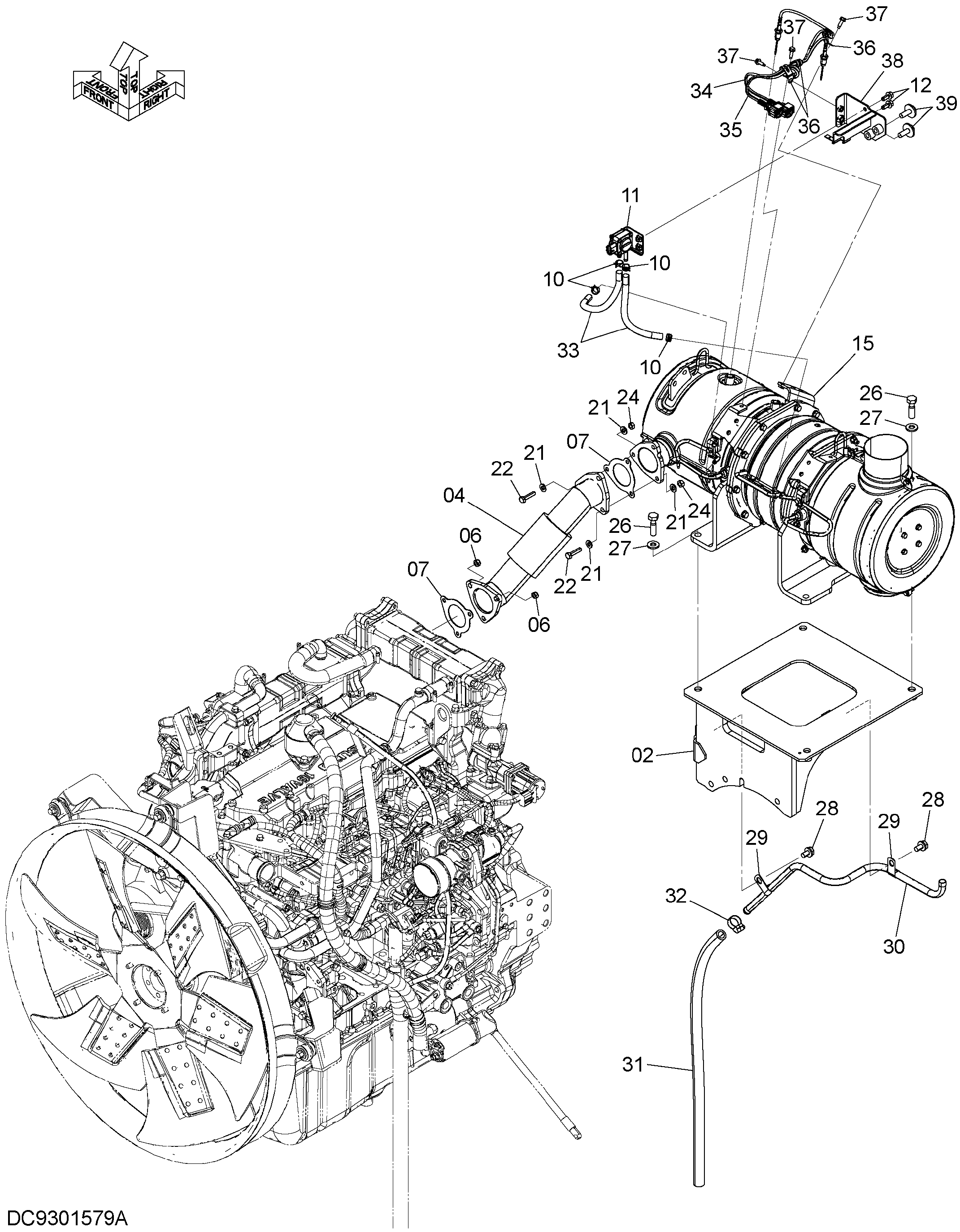

Заводская схема «Детали глушителя» для HITACHI ZX290LCN-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | YA40012217 | Кронштейн | 1 |
| 04 | 4703064 | Выпускная труба | 1 |
| 06 | 4252898 | U-образная гайка | 3 |
| 07 | 4664929 | Прокладка | 2 |
| 10 | YA00000681 | Зажим шланг | 4 |
| 11 | YA00000682 | Датчик давления | 1 |
| 12 | YA00000683 | Болт | 2 |
| 15 | 4704316 | Глушитель фильтр | 1 |
| 21 | J222008 | Шайба | 6 |
| 22 | 4347622 | Болт | 3 |
| 24 | J950008 | Гайка | 3 |
| 26 | J921245 | Болт | 4 |
| 27 | J222012 | Шайба | 4 |
| 28 | J271020 | Болт с шайбой | 2 |
| 28A | J901020 | Болт | 1 |
| 28B | J222010 | Шайба | 1 |
| 29 | 4722645 | Зажим | 2 |
| 30 | YA00015240 | Трубка | 1 |
| 31 | 4722646 | Водяной шланг | 1 |
| 32 | 4514699 | Хомут шланга | 1 |
| 33 | YA00009338 замена: YA00019238 | Воздушный шланг | 2 |
| 33 | YA00019238 | Воздушный шланг | 1 |
| 34 | YA00009339 замена: YA00009435 | Датчик термостатический | 1 |
| 34 | YA00009435 | Датчик термостатический | 1 |
| 35 | YA00009340 замена: YA00009436 | Датчик термостатический | 1 |
| 35 | YA00009436 | Датчик термостатический | 1 |
| 36 | YA00009341 | Зажим жгут проводов | 3 |
| 37 | YA00009342 | Болт | 3 |
| 38 | YA40004279 | Кронштейн | 1 |
| 39 | J281030 | Болт с шайбой | 2 |
| 39A | J901030 | Болт | 1 |
| 39B | 4486055 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX290LCN-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
