040: Система впрыска топлива — HITACHI ZX290LCN-5B

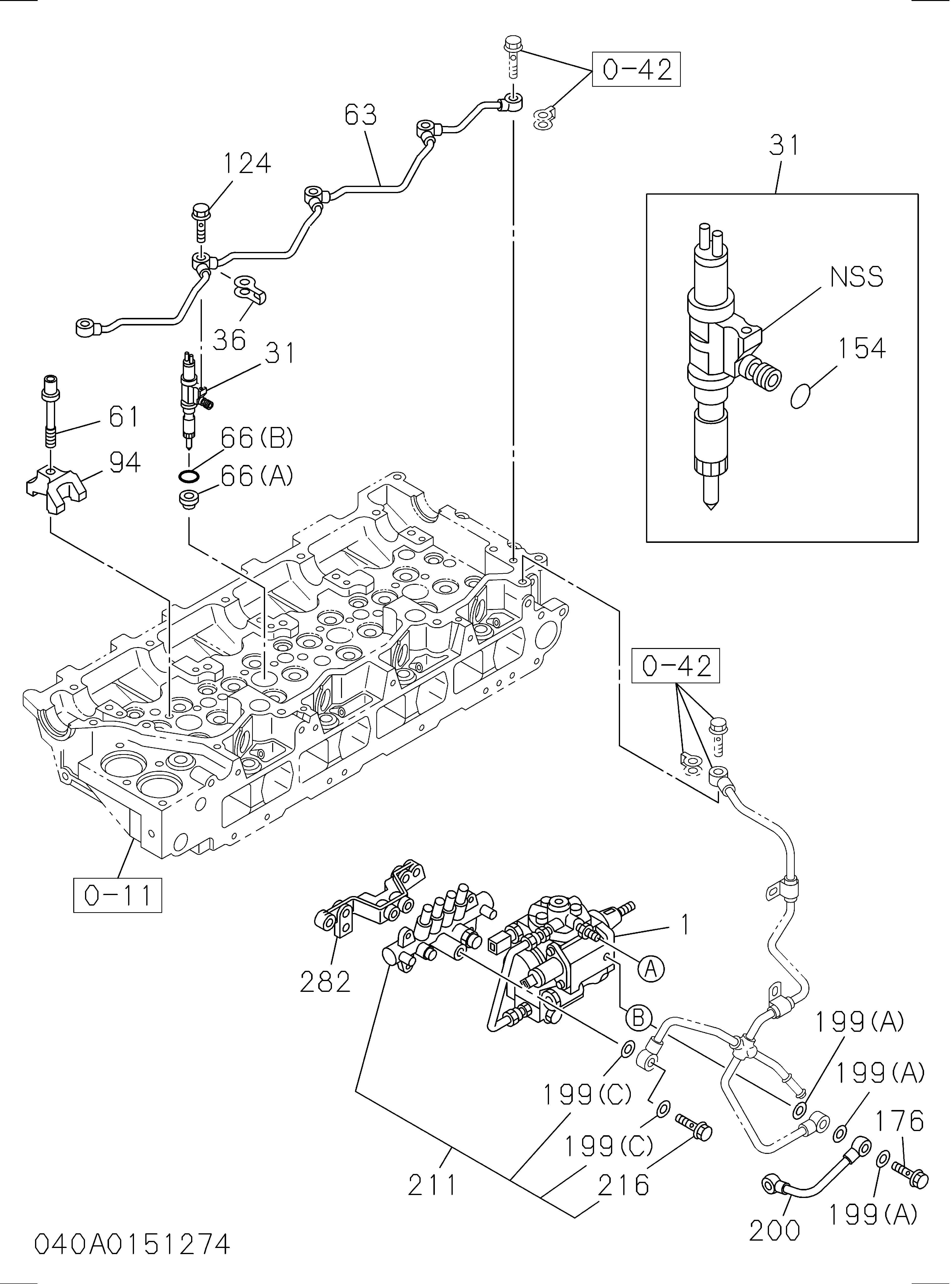

Заводская схема «040: Система впрыска топлива» для HITACHI ZX290LCN-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001 | 8973060449 | Насос в сборе впрыск | 1 |
| 002(A) | 0281510500 | Болт впрыск насос | 1 |
| 002(B) | 0281512700 | Болт впрыск насос | 1 |
| 002(C) | 0281512000 | Болт впрыск насос | 1 |
| 009(A) | 0410106300 | Шпилька зажим | 2 |
| 009(B) | 8972032780 | Шпилька зажим | 1 |
| 016 | 8980399340 | Трубка впрыск NO.1 | 1 |
| 016 | 8981853440 | Трубка впрыск NO.1 | 1 |
| 017 | 8980399350 | Трубка впрыск NO.2 | 1 |
| 017 | 8981853450 | Трубка впрыск NO.2 | 1 |
| 018 | 8980399360 | Трубка впрыск NO.3 | 1 |
| 018 | 8981853460 | Трубка впрыск NO.3 | 1 |
| 019 | 8980399370 | Трубка впрыск NO.4 | 1 |
| 019 | 8981853470 | Трубка впрыск NO.4 | 1 |
| 031 | 8981518562 | Форсунка в сборе впрыск | 4 |
| 036 | 8980659920 | Прокладка обратный трубка, форсунка держатель | 4 |
| 061 | 8980088950 | Болт хомут форсунка держатель | 4 |
| 063 | 8973060810 | Трубка топливный, форсунка леак OFF | 1 |
| 066(A) | 8980792480 | Прокладка впрыск форсунка | 4 |
| 066(B) | 8941734120 | Прокладка впрыск форсунка | 4 |
| 068(A) | 8973301181 | Зажим впрыск трубка | 1 |
| 068(B) | 8973301191 | Зажим впрыск трубка | 1 |
| 068(C) | 8980392930 | Зажим впрыск трубка | 6 |
| 071(A) | 0280508160 | Болт кронштейн | 1 |
| 071(B) | 0280508500 | Болт кронштейн | 1 |
| 071(C) | 0280508400 | Болт кронштейн | 1 |
| 080 | 8976016990 | Кронштейн насос | 1 |
| 087 | 0286508300 | Болт насос | 3 |
| 094 | 8980289991 | Кронштейн впрыск форсунка | 4 |
| 110 | 0911801060 | Гайка зажим | 4 |
| 120 | 8980010410 | Кронштейн впрыск трубка | 1 |
| 124 | 1096750371 | Болт проушина леак OFF трубка | 4 |
| 154 | 9095611110 | Прокладка разъём | 4 |
| 154 | 0956901110 | Прокладка разъём | 4 |
| 158 | 0911801100 | Гайка впрыск насос | 2 |
| 161 | 8973632370 | Шпилька впрыск насос | 2 |
| 168 | 8973241950 | Кронштейн топливный трубка | 1 |
| 176 | 8980112690 | Болт проушина, подающий насос | 1 |
| 199(A) | 1096300830 | Прокладка проушина болт | 3 |
| 199(B) | 1096300850 | Прокладка проушина болт | 3 |
| 199(C) | 8976022180 | Прокладка проушина болт | 2 |
| 200 | 8980087891 | Трубка топливный подающий | 1 |
| 205 | 8980235810 | Датчик топливный темп | 1 |
| 210 | 8973125093 | Трубка впрыск, C/R | 1 |
| 211 | 8980118882 | Направляющая в сборе общий | 1 |
| 216 | 8980430330 | Болт проушина | 1 |
| 219 | 8980318440 | Прокладка | 1 |
| 226 | 8981263320 | Трубка топливный | 1 |
| 265 | 8980749550 | Клапан подающий насос | 1 |
| 282 | 8981518550 | Кронштейн общий направляющая | 1 |
| 282 | 8981903870 | Кронштейн общий направляющая | 1 |
| 283 | 0280508250 | Болт общий направляющая | 1 |
| 354 | 0280508160 | Болт топливный трубка | 2 |
| 378 | 8976016981 | Шестерённый насос | 1 |
| 382 | 8973753840 | Шпонка привод вал | 1 |
| 383 | 8971414690 | Гайка привод вал | 1 |
| 424 | 8980436870 | Оверхаул комплект супплй насос | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX290LCN-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
