Поворот мотион сигнализация — HITACHI ZX290LCN-5B

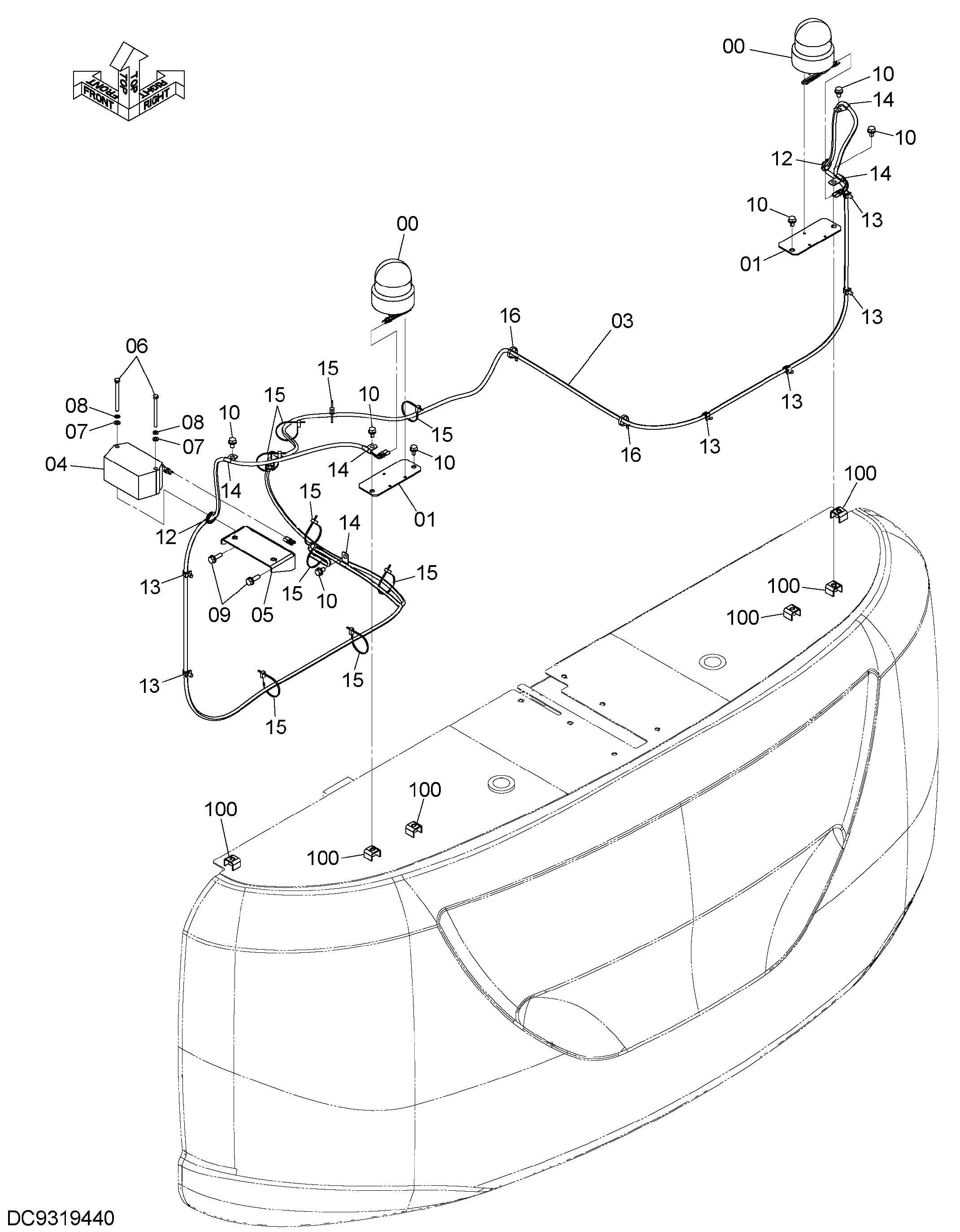

Заводская схема «Поворот мотион сигнализация» для HITACHI ZX290LCN-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4310604 | Патлите | 2 |
| 00A | 4614254 | Крышка | 1 |
| 00B | 4619772 | Лампа | 1 |
| 01 | 4716136 | Кронштейн | 2 |
| 03 | 3120386 | Жгут проводов | 1 |
| 04 | 4637647 | Зуммер | 1 |
| 05 | 8074688 | Кронштейн | 1 |
| 06 | J900800 | Болт | 2 |
| 07 | A590108 | Плоская шайба | 2 |
| 08 | A590908 | Пружинная шайба | 2 |
| 09 | J271035 | Болт с шайбой | 2 |
| 09A | J901035 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
| 10 | J271020 | Болт с шайбой | 7 |
| 10A | J901020 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 12 | 4313586 | Резиновая втулка | 2 |
| 13 | 4449250 | Зажим | 6 |
| 14 | 4190261 | Зажим | 5 |
| 15 | 4055312 | Ленточный зажим | 9 |
| 16 | 4055311 | Ленточный зажим | 2 |
| 100 | 9761676 | Седло винта | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX290LCN-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
