Основные гидролинии (тип H18LD) — HITACHI ZX290LCN-5B

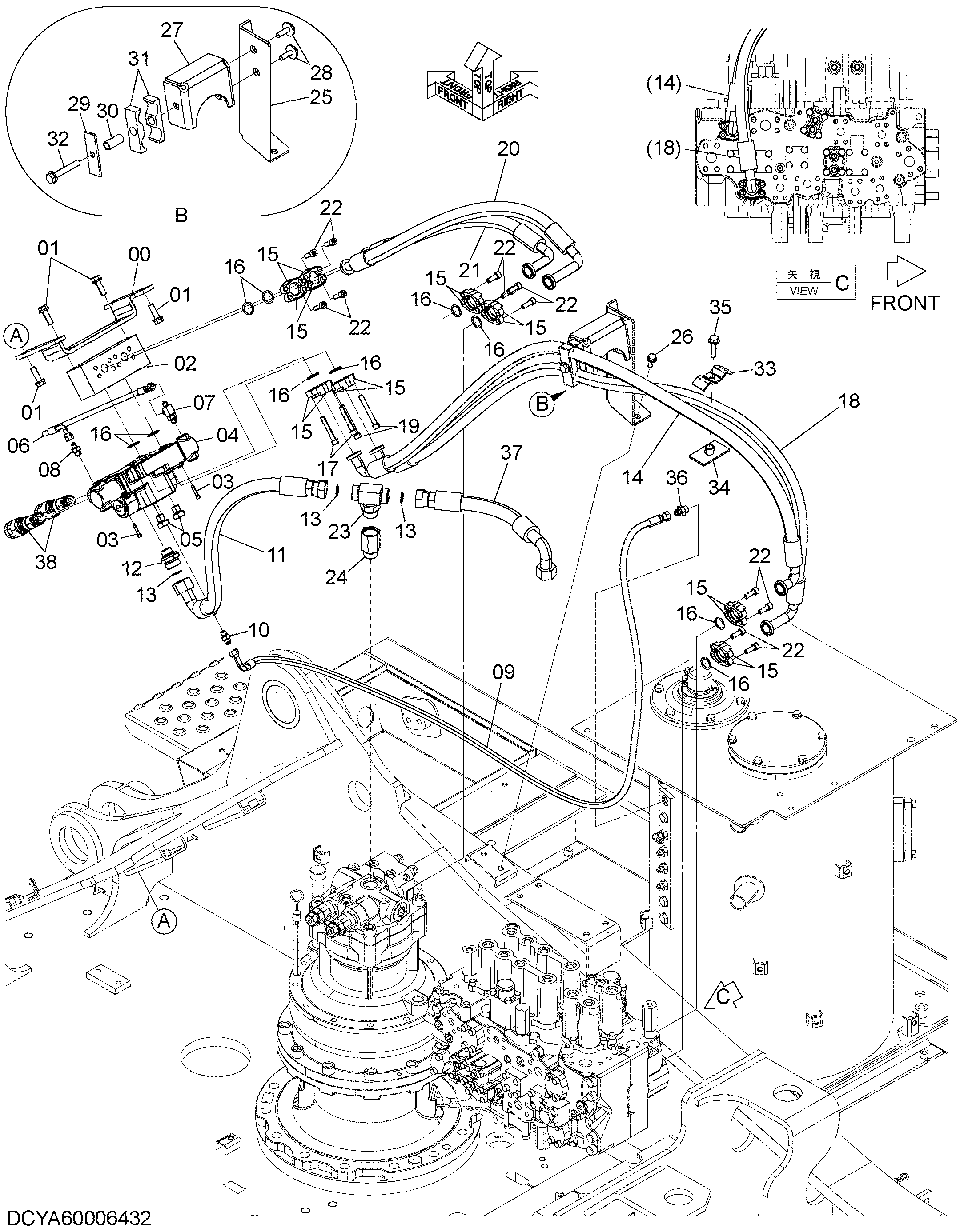

Заводская схема «Основные гидролинии (тип H18LD)» для HITACHI ZX290LCN-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA00008601 | Кронштейн | 1 |
| 01 | J271240 | Болт с шайбой | 8 |
| 01A | J901240 | Болт | 1 |
| 01B | J222012 | Шайба | 1 |
| 02 | YA00004566 | Коллектор | 1 |
| 03 | J780630 | Болт с внутренним шестигранником | 2 |
| 04 | 4723593 | Предохранительный клапан | 1 |
| 05 | 4435299 | Пробка | 2 |
| 05A | 4506416 | Уплотнительное кольцо | 1 |
| 06 | 4671727 | Шланг | 1 |
| 07 | A852422 | Тройник | 1 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | A852122 | Адаптер | 1 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | YA00004783 | Шланг | 1 |
| 10 | A852123 | Адаптер | 1 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 4231256 | Шланг | 1 |
| 12 | 4189601 | Адаптер | 1 |
| 12A | 4506424 | Уплотнительное кольцо | 1 |
| 13 | 4187328 | Уплотнительное кольцо | 3 |
| 14 | YA00010745 | Шланг | 1 |
| 15 | 986910 | Разъёмный фланец | 16 |
| 16 | 971489 | Уплотнительное кольцо | 10 |
| 17 | J781065 | Болт с внутренним шестигранником | 4 |
| 18 | YA00008528 | Шланг | 1 |
| 19 | J781080 | Болт с внутренним шестигранником | 4 |
| 20 | YA00005335 | Шланг | 1 |
| 21 | YA00005334 | Шланг | 1 |
| 22 | J781030 | Болт с внутренним шестигранником | 24 |
| 23 | A853588 | Тройник | 1 |
| 23A | 4506429 | Уплотнительное кольцо | 1 |
| 24 | 4622046 | Адаптер | 1 |
| 24A | 4506429 | Уплотнительное кольцо | 1 |
| 25 | YA00011395 | Кронштейн | 1 |
| 26 | J271030 | Болт с шайбой | 2 |
| 26A | J901030 | Болт | 1 |
| 26B | J222010 | Шайба | 1 |
| 27 | YA40007184 | Кронштейн | 1 |
| 28 | J281035 | Болт с шайбой | 2 |
| 28A | J901035 | Болт | 1 |
| 28B | 4486055 | Шайба | 1 |
| 29 | YA00011476 | Пластина | 1 |
| 30 | YA00011477 | Проставка | 1 |
| 31 | 3072291 | Резиновая прокладка | 2 |
| 32 | J271280 | Болт с шайбой | 1 |
| 32A | J901280 | Болт | 1 |
| 32B | J222012 | Шайба | 1 |
| 33 | 4202103 | Хомут | 1 |
| 34 | 9736783 | Хомут | 1 |
| 35 | J271250 | Болт с шайбой | 1 |
| 35A | J901250 | Болт | 1 |
| 35B | J222012 | Шайба | 1 |
| 36 | A852133 | Адаптер | 1 |
| 36A | 4509180 | Уплотнительное кольцо | 1 |
| 37 | 4651787 | Шланг | 1 |
| 38 | YA00011434 | Предохранительный клапан | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX290LCN-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
