Гидролинии рабочего оборудования (стрела)(тип H18LD) — HITACHI ZX290LCN-5B

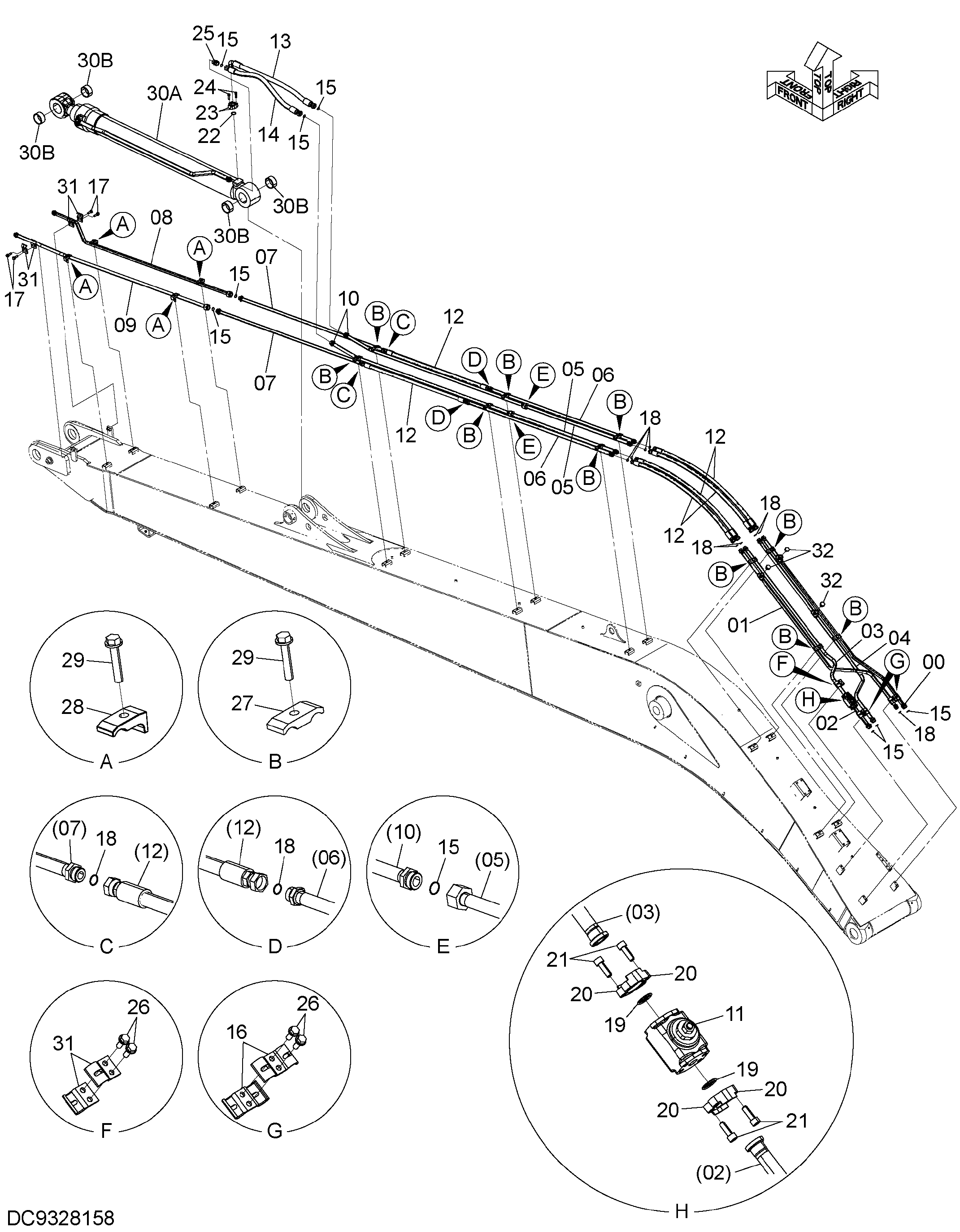

Заводская схема «Гидролинии рабочего оборудования (стрела)(тип H18LD)» для HITACHI ZX290LCN-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA40006382 | Трубка | 1 |
| 01 | YA40006383 | Трубка | 1 |
| 02 | 9764181 | Трубка | 1 |
| 03 | 8126847 | Трубка | 1 |
| 04 | YA40006384 | Трубка | 1 |
| 05 | 8126849 | Трубка | 2 |
| 06 | 8126850 | Трубка | 2 |
| 07 | 8126851 | Трубка | 2 |
| 08 | 8126857 | Трубка | 1 |
| 09 | 8126858 | Трубка | 1 |
| 10 | 8116469 | Трубка | 2 |
| 11 | 4330223 | Клапан словретур | 1 |
| 12 | 4265833 | Шланг | 6 |
| 13 | 4628529 | Шланг | 1 |
| 14 | 4278156 | Шланг | 1 |
| 15 | 4187328 | Уплотнительное кольцо | 10 |
| 16 | 4710796 | Хомут трубки | 4 |
| 17 | J271245 | Болт с шайбой | 4 |
| 17A | J901245 | Болт | 1 |
| 17B | J222012 | Шайба | 1 |
| 18 | 4187308 | Уплотнительное кольцо | 13 |
| 19 | 971489 | Уплотнительное кольцо | 2 |
| 20 | 986910 | Разъёмный фланец | 4 |
| 21 | M341030 | Болт с внутренним шестигранником | 8 |
| 22 | 966993 | Уплотнительное кольцо | 1 |
| 23 | 4085560 | Разъёмный фланец | 2 |
| 24 | M341240 | Болт с внутренним шестигранником | 4 |
| 25 | 4189535 | Адаптер | 1 |
| 25A | 4506429 | Уплотнительное кольцо | 1 |
| 26 | J271235 | Болт с шайбой | 6 |
| 26A | J901235 | Болт | 1 |
| 26B | J222012 | Шайба | 1 |
| 27 | 4189859 | Хомут трубки | 10 |
| 28 | 4190126 | Хомут трубки | 4 |
| 29 | J271265 | Болт с шайбой | 14 |
| 29A | J901265 | Болт | 1 |
| 29B | J222012 | Шайба | 1 |
| 30 | 9162869 | Гидроцилиндр рукояти | 1 |
| 30A | 4388916 | Гидроцилиндр рукояти | 1 |
| 30B | 4358100 | Втулка | 4 |
| 31 | 4710793 | Хомут трубки | 6 |
| 32 | A885006 | Пробка | 3 |
| 32A | 4506424 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX290LCN-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
