Основные гидролинии (2P-BOOM) — HITACHI ZX290LCN-5B

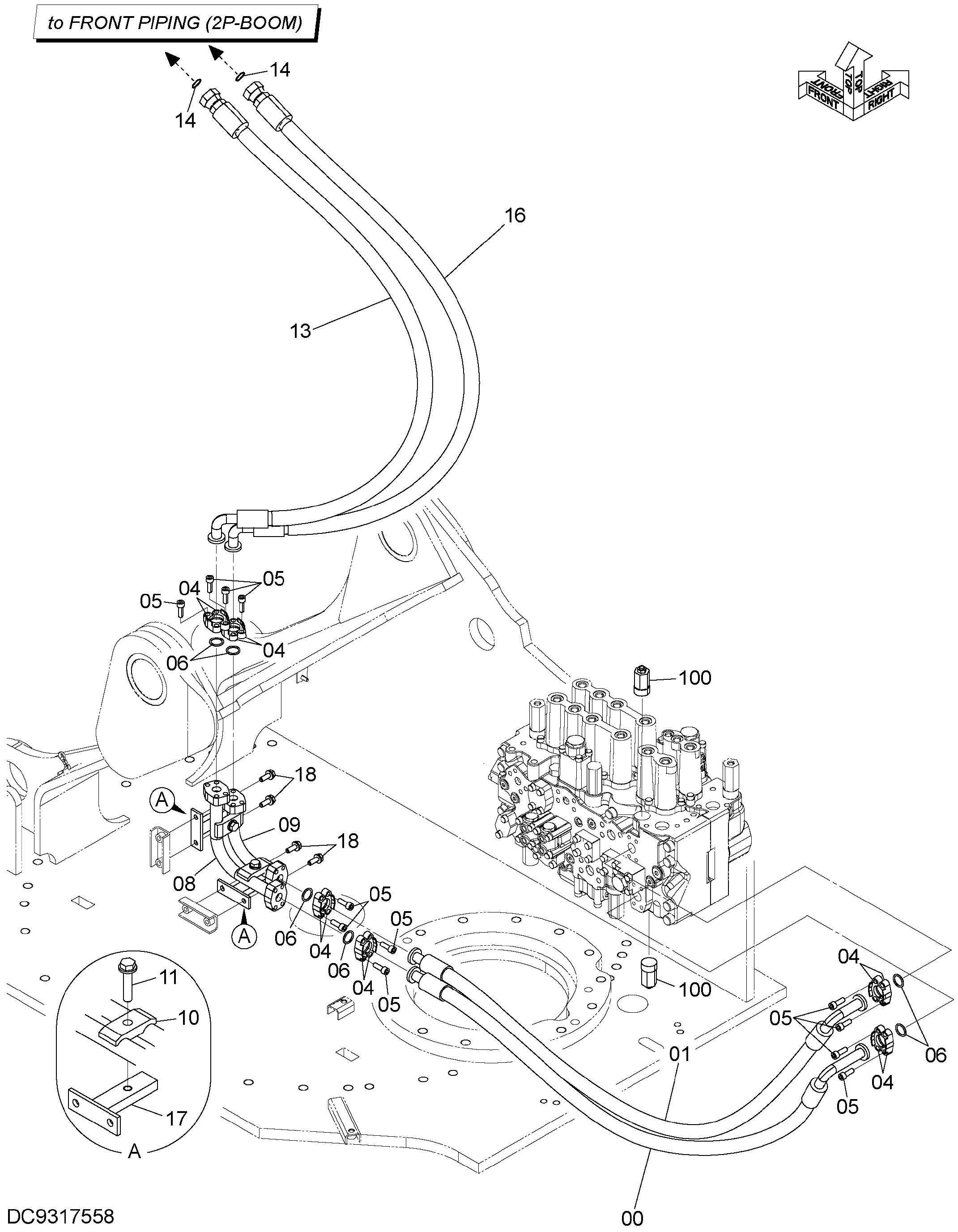

Заводская схема «Основные гидролинии (2P-BOOM)» для HITACHI ZX290LCN-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9319739 | В сборе шланг | 1 |
| 00A | 4720158 | Шланг | 1 |
| 00B | 4327294 | Защитный кожух | 4 |
| 01 | 9319740 | В сборе шланг | 1 |
| 01A | 4720159 | Шланг | 1 |
| 01B | 4327294 | Защитный кожух | 5 |
| 04 | 986910 | Разъёмный фланец | 12 |
| 05 | J781030 | Болт с внутренним шестигранником | 24 |
| 06 | 971489 | Уплотнительное кольцо | 6 |
| 08 | 8114061 | Трубка | 1 |
| 09 | 8114069 | Трубка | 1 |
| 10 | 4189859 | Хомут трубки | 2 |
| 11 | J271260 | Болт с шайбой | 2 |
| 11A | J901260 | Болт | 1 |
| 11B | J222012 | Шайба | 1 |
| 13 | YA60010911 | В сборе шланг | 1 |
| 13A | YA00014718 | Шланг | 1 |
| 13B | 4327294 | Защитный кожух | 5 |
| 14 | 4187328 | Уплотнительное кольцо | 2 |
| 16 | YA60010912 | В сборе шланг | 1 |
| 16A | YA00014719 | Шланг | 1 |
| 16B | 4327294 | Защитный кожух | 5 |
| 17 | YA40002494 | Кронштейн | 2 |
| 18 | J271030 | Болт с шайбой | 4 |
| 18A | J901030 | Болт | 1 |
| 18B | J222010 | Шайба | 1 |
| 100 | 4358914 | Предохранительный клапан | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX290LCN-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
