Гидроцилиндр стрелы (правый) — HITACHI ZX290LCN-5B

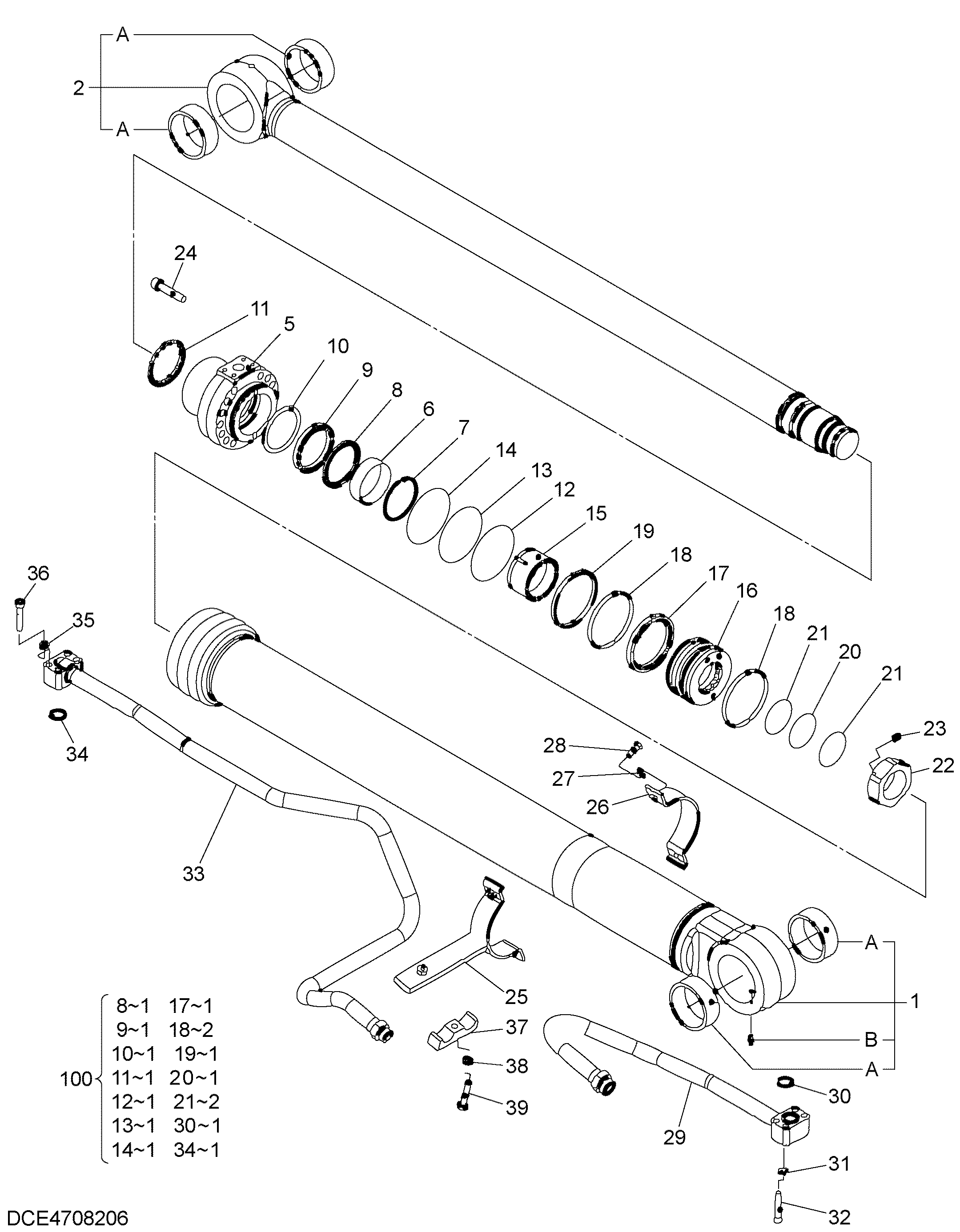

Заводская схема «Гидроцилиндр стрелы (правый)» для HITACHI ZX290LCN-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4708206 | Гидроцилиндр стрелы | 1 | |
| 1 | XB00002456 | Труба гидроцилиндра | 1 |
| 1A | XB00002457 | Втулка | 2 |
| 1B | J75481 | Пресс-маслёнка | 1 |
| 2 | XB00002458 | Шток поршня | 1 |
| 2A | XB00002457 | Втулка | 2 |
| 5-14 | XB00002459 | Крышка | 1 |
| 5 | XB00002460 | Крышка | 1 |
| 6 | XB00001978 | Втулка | 1 |
| 7 | XB00001979 | Стопорное кольцо | 1 |
| 8 | XB00001980 | Уплотнение | 1 |
| 9 | XB00001981 | U-образная манжета | 1 |
| 10 | YA00008821 | Опорное кольцо | 1 |
| 11 | XB00002461 | Пылезащитное уплотнение | 1 |
| 12 | XB00002462 | Уплотнительное кольцо | 1 |
| 13 | XB00002463 | Опорное кольцо | 1 |
| 14 | A811135 | Уплотнительное кольцо | 1 |
| 15 | XB00001983 | Кольцо амортизатор | 1 |
| 16-21 | XB00002464 | В сборе поршень | 1 |
| 16 | YA00009046 | Поршень | 1 |
| 17 | YA00008822 | Уплотнительное кольцо | 1 |
| 18 | XB00002465 | Износостойкое кольцо | 2 |
| 19 | YA00001449 | Износостойкое кольцо | 1 |
| 20 | XB00002466 | Уплотнительное кольцо | 1 |
| 21 | XB00002467 | Опорное кольцо | 2 |
| 22 | XB00002468 | Гайка | 1 |
| 23 | XB00000632 | Установочный винт | 2 |
| 24 | XB00002067 | Болт с внутренним шестигранником | 14 |
| 25 | XB00002471 | Лента | 1 |
| 26 | XB00002472 | Лента | 1 |
| 27 | A590912 | Пружинная шайба | 2 |
| 28 | J901240 | Болт | 2 |
| 29 | YA00004562 | Трубка | 1 |
| 30 | 984614 | Уплотнительное кольцо | 1 |
| 31 | A590912 | Пружинная шайба | 4 |
| 32 | XB00001961 | Болт с внутренним шестигранником | 4 |
| 33 | XB00002469 | Трубка | 1 |
| 34 | 984614 | Уплотнительное кольцо | 1 |
| 35 | A590912 | Пружинная шайба | 4 |
| 36 | XB00002470 | Болт с внутренним шестигранником | 4 |
| 37 | XB00001963 | Хомут трубки | 1 |
| 38 | A590912 | Пружинная шайба | 1 |
| 39 | J901270 | Болт | 1 |
| 100 | YA00006593 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX290LCN-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
