Электрооборудование (3) — HITACHI ZX290LCN-5B

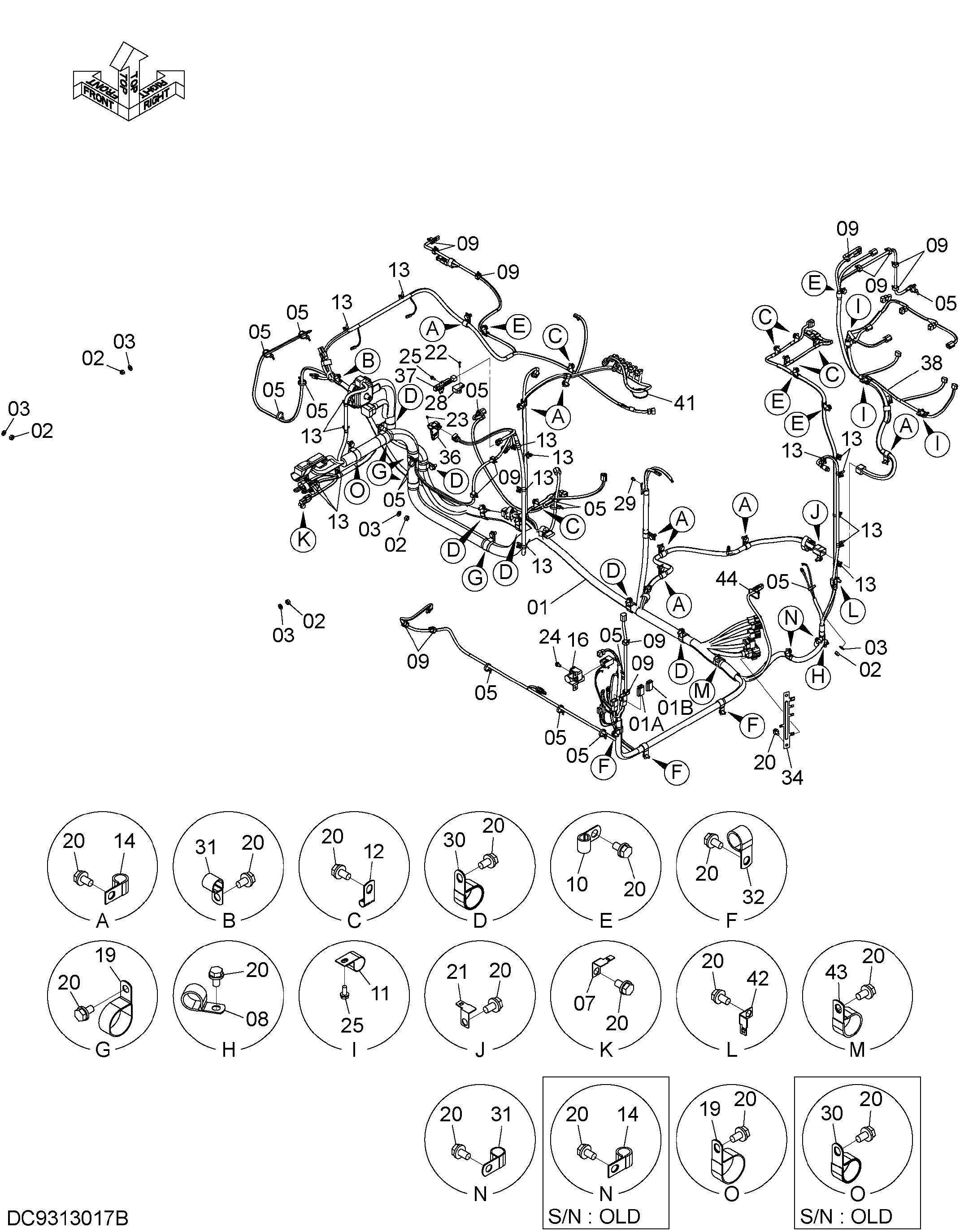

Заводская схема «Электрооборудование (3)» для HITACHI ZX290LCN-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | YA00017650 | Жгут проводов | 1 |
| 01A | 4315323 | Фусибле-линк | 1 |
| 01B | 4423418 | Фусибле-линк | 1 |
| 02 | J950010 | Гайка | 5 |
| 03 | A590110 | Плоская шайба | 5 |
| 05 | 4055311 | Ленточный зажим | 15 |
| 07 | 4336875 | Кронштейн | 1 |
| 08 | 4192035 | Зажим | 1 |
| 09 | 4449250 | Зажим | 14 |
| 10 | 4190275 | Зажим | 4 |
| 11 | 4450494 | Зажим | 3 |
| 12 | 4190261 | Зажим | 6 |
| 13 | 4254600 | Зажим | 17 |
| 14 | 4190273 | Зажим | 10 |
| 14 | 4190273 | Зажим | 8 |
| 16 | 4681233 | Реле | 1 |
| 19 | 4193848 | Зажим | 4 |
| 19 | 4193848 | Зажим | 5 |
| 20 | J271020 | Болт с шайбой | 42 |
| 20A | J901020 | Болт | 1 |
| 20B | J222010 | Шайба | 1 |
| 21 | 4418301 | Кронштейн | 1 |
| 22 | J450520 | Винт с шайбой | 2 |
| 23 | J450410 | Винт с шайбой | 2 |
| 24 | J260816 | Болт с шайбой | 2 |
| 24A | J900816 | Болт | 1 |
| 24B | A590108 | Плоская шайба | 1 |
| 25 | J260616 | Болт с шайбой | 5 |
| 25A | J900616 | Болт | 1 |
| 25B | A590106 | Плоская шайба | 1 |
| 28 | 4651944 | Датчик давления | 1 |
| 29 | J260612 | Болт с шайбой | 1 |
| 29A | J900612 | Болт | 1 |
| 29B | A590106 | Плоская шайба | 1 |
| 30 | 4190291 | Зажим | 7 |
| 30 | 4190291 | Зажим | 6 |
| 31 | 4190274 | Зажим | 1 |
| 31 | 4190274 | Зажим | 3 |
| 32 | 4190263 | Зажим | 3 |
| 34 | 3118721 | Кронштейн | 1 |
| 36 | 4664861 | Датчик | 1 |
| 37 | 4664862 | Резистор | 1 |
| 38 | YA00014030 | Жгут проводов | 1 |
| 41 | 4055312 | Ленточный зажим | 1 |
| 42 | YA00006821 | Кронштейн | 1 |
| 43 | 4190264 | Зажим | 1 |
| 44 | 4654945 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX290LCN-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
