Пилотные гидролинии (поток производительность селектор) — HITACHI ZX290LCN-5B

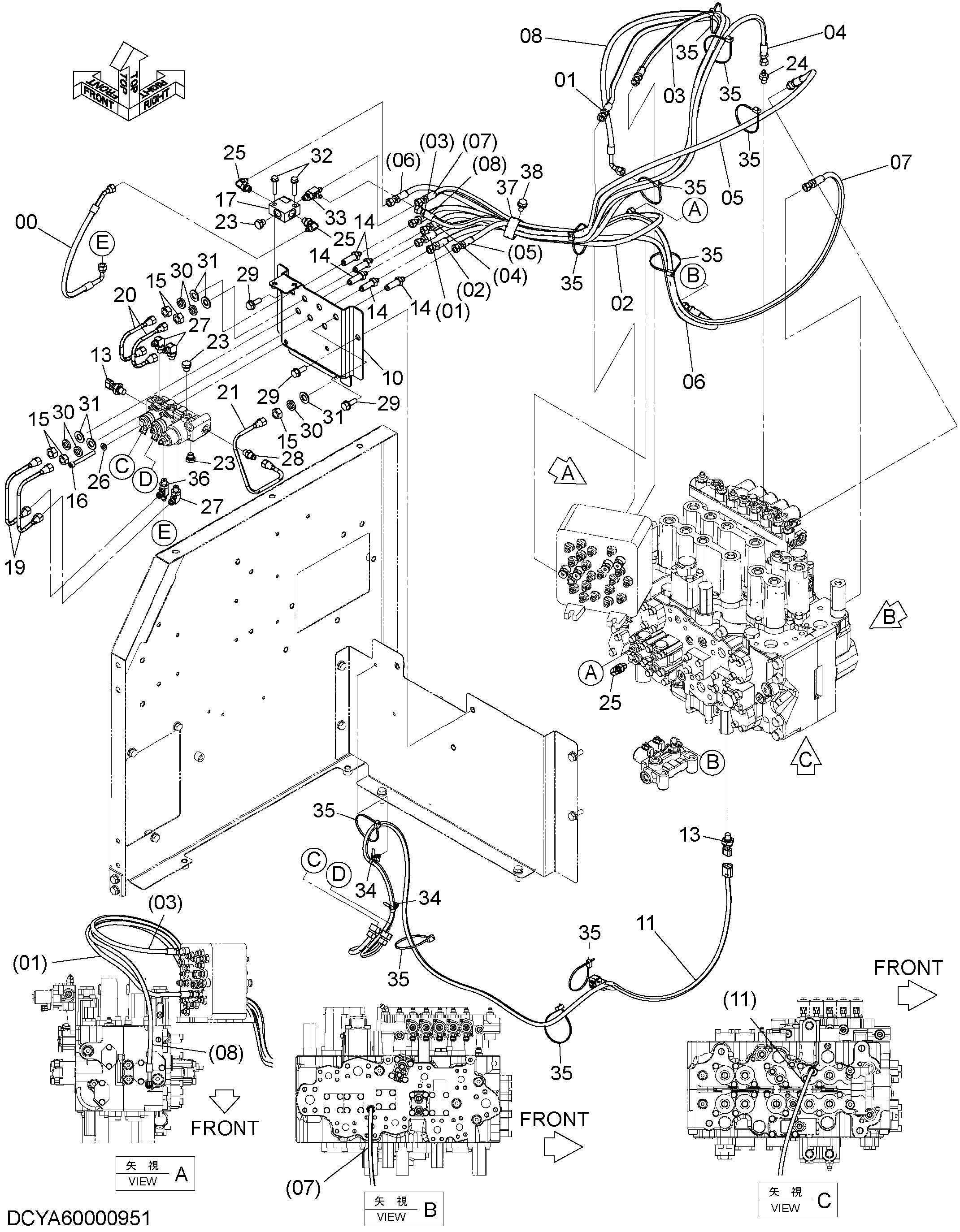

Заводская схема «Пилотные гидролинии (поток производительность селектор)» для HITACHI ZX290LCN-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4656806 | Шланг | 1 |
| 01 | YA00001423 | Шланг | 1 |
| 02 | YA00001424 | Шланг | 1 |
| 03 | 4678902 | Шланг | 1 |
| 04 | YA00001425 | Шланг | 1 |
| 05 | YA00001426 | Шланг | 1 |
| 06 | YA00001427 | Шланг | 1 |
| 07 | YA00001428 | Шланг | 1 |
| 08 | YA00011819 | Шланг | 1 |
| 10 | YA40001052 | Кронштейн | 1 |
| 11 | YA00001430 | Жгут проводов | 1 |
| 13 | 4436535 | Датчик давления | 2 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 4701818 | Адаптер | 5 |
| 15 | J953014 | Гайка | 5 |
| 16 | J780870 | Болт с внутренним шестигранником | 2 |
| 17 | 4411001 | Челночный клапан | 1 |
| 19 | 4716133 | Трубка | 2 |
| 20 | 4716134 | Трубка | 2 |
| 21 | 4716135 | Трубка | 1 |
| 23 | A885002 | Пробка | 3 |
| 23A | 4506418 | Уплотнительное кольцо | 1 |
| 24 | A852122 | Адаптер | 1 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 25 | A852322 | Угловой штуцер | 3 |
| 25A | 957366 | Уплотнительное кольцо | 1 |
| 26 | A590108 | Плоская шайба | 2 |
| 27 | 4293950 | Угловой штуцер | 3 |
| 27A | 957366 | Уплотнительное кольцо | 1 |
| 28 | 4255304 | Штуцер трубки | 1 |
| 28A | 957366 | Уплотнительное кольцо | 1 |
| 29 | J271030 | Болт с шайбой | 3 |
| 29A | J901030 | Болт | 1 |
| 29B | J222010 | Шайба | 1 |
| 30 | A590914 | Пружинная шайба | 5 |
| 31 | A590114 | Плоская шайба | 5 |
| 32 | J260840 | Болт с шайбой | 2 |
| 32A | J900840 | Болт | 1 |
| 32B | A590108 | Плоская шайба | 1 |
| 33 | A852422 | Тройник | 1 |
| 33A | 957366 | Уплотнительное кольцо | 1 |
| 34 | 4254600 | Зажим | 2 |
| 35 | 4055312 | Ленточный зажим | 10 |
| 36 | 4203485 | Штуцер трубки | 1 |
| 36A | 957366 | Уплотнительное кольцо | 1 |
| 37 | 4193848 | Зажим | 1 |
| 38 | J271020 | Болт с шайбой | 1 |
| 38A | J901020 | Болт | 1 |
| 38B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX290LCN-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
