Автоматический топливный заправка устройство (с фильтр) — HITACHI ZX290LCN-5B

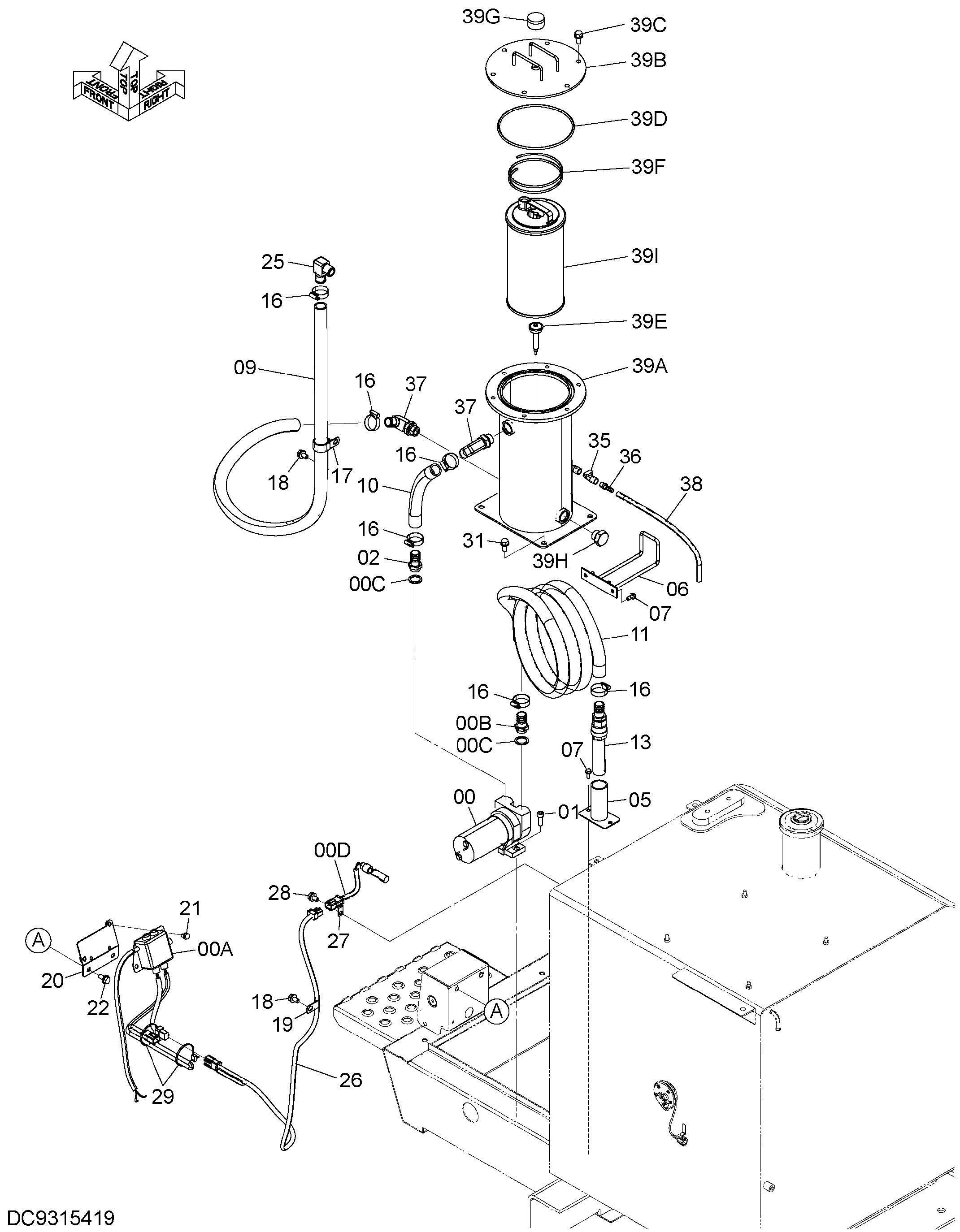

Заводская схема «Автоматический топливный заправка устройство (с фильтр)» для HITACHI ZX290LCN-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4641309 | Насос | 1 |
| 00A | 4671642 | Короб управление | 1 |
| 00B | 4710327 | Адаптер | 1 |
| 00C | 4688131 | Уплотнительная шайба | 2 |
| 00D | 4678872 | Выключатель уровень | 1 |
| 01 | J781030 | Болт с внутренним шестигранником | 2 |
| 02 | 4710327 | Адаптер | 1 |
| 05 | 9765357 | Трубка | 1 |
| 06 | 8107283 | Крюк | 1 |
| 07 | J260820 | Болт с шайбой | 4 |
| 07A | J900820 | Болт | 1 |
| 07B | A590108 | Плоская шайба | 1 |
| 09 | 4684833 | Шланг | 1 |
| 10 | 4715388 | Топливный шланг | 1 |
| 11 | 4647605 | Шланг | 1 |
| 13 | 4641263 | Сетчатый фильтр | 1 |
| 16 | 4505243 | Хомут шланга | 6 |
| 17 | 4190264 | Зажим | 1 |
| 18 | J271020 | Болт с шайбой | 2 |
| 18A | J901020 | Болт | 1 |
| 18B | J222010 | Шайба | 1 |
| 19 | 4190261 | Зажим | 1 |
| 20 | 9765296 | Кронштейн | 1 |
| 21 | J260816 | Болт с шайбой | 2 |
| 21A | J900816 | Болт | 1 |
| 21B | A590108 | Плоская шайба | 1 |
| 22 | J271025 | Болт с шайбой | 2 |
| 22A | J901025 | Болт | 1 |
| 22B | J222010 | Шайба | 1 |
| 25 | 4662313 | Угловой штуцер | 1 |
| 26 | 4677473 | Жгут проводов | 1 |
| 27 | 4355515 | Кронштейн | 1 |
| 28 | J271020 | Болт с шайбой | 1 |
| 28A | J901020 | Болт | 1 |
| 28B | J222010 | Шайба | 1 |
| 29 | 4055312 | Ленточный зажим | 2 |
| 31 | J271025 | Болт с шайбой | 4 |
| 31A | J901025 | Болт | 1 |
| 31B | J222010 | Шайба | 1 |
| 35 | 4478378 | Шаровой клапан | 1 |
| 36 | 4449362 | Адаптер | 1 |
| 37 | 4713922 | Угловой штуцер | 2 |
| 38 | 4681999 | Виниловый шланг | 1 |
| 39 | 9316545 | Топливный фильтр | 1 |
| 39A | 7059131 | Корпус фильтр | 1 |
| 39B | 8122566 | Крышка | 1 |
| 39C | J271025 | Болт с шайбой | 6 |
| 39CA | J901025 | Болт | 1 |
| 39CB | J222010 | Шайба | 1 |
| 39D | A810190 | Уплотнительное кольцо | 1 |
| 39E | 4716491 | Клапан | 1 |
| 39F | 4716510 | Пружина | 1 |
| 39G | 4716490 | Индикатор | 1 |
| 39H | A885006 | Пробка | 1 |
| 39HA | 4506424 | Уплотнительное кольцо | 1 |
| 39I | 4725778 | Фильтрующий элемент | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX290LCN-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
