Пилотные гидролинии (2)(тип H15LD, тип H18LD) — HITACHI ZX290LCN-5B

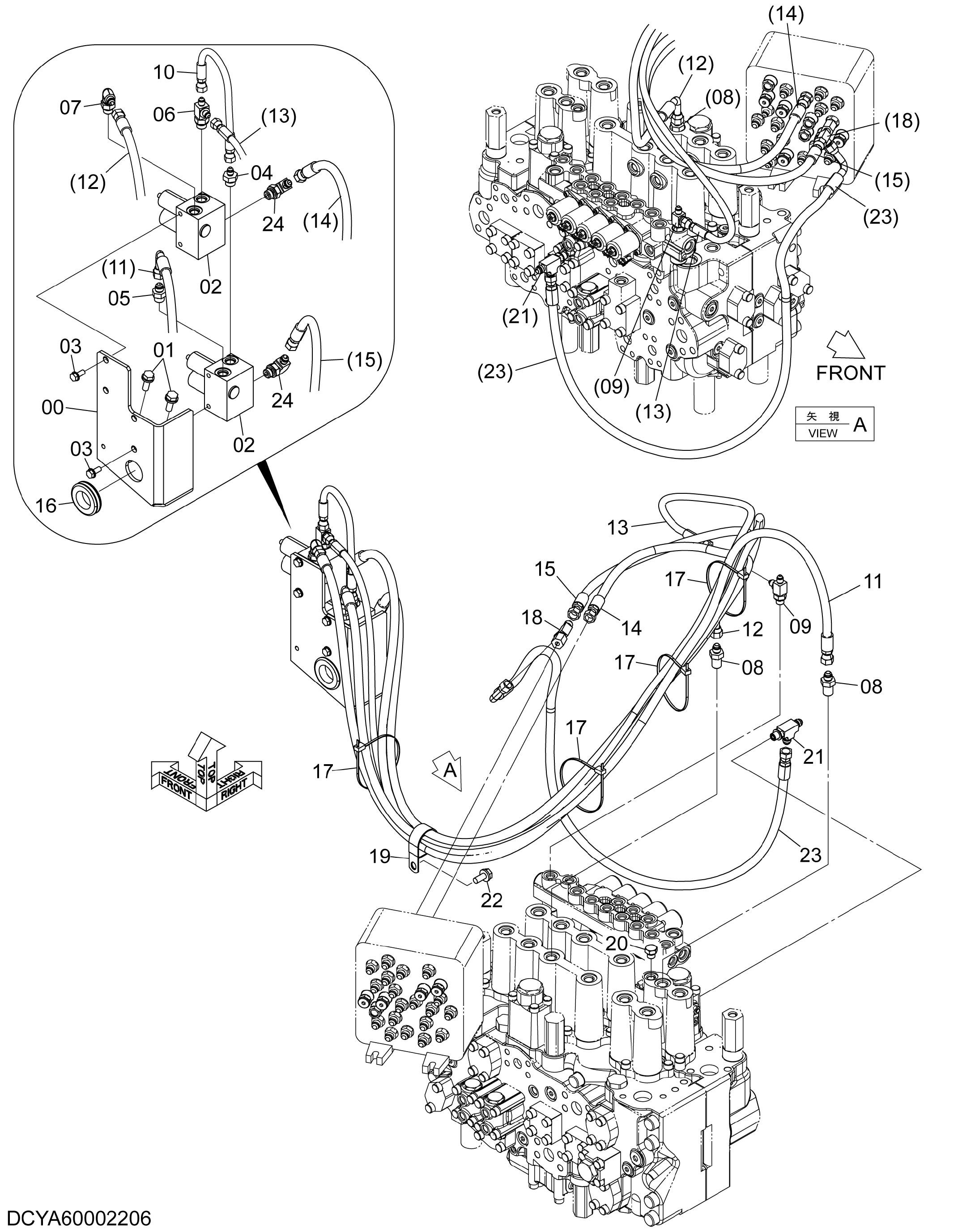

Заводская схема «Пилотные гидролинии (2)(тип H15LD, тип H18LD)» для HITACHI ZX290LCN-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA00014574 | Кронштейн | 1 |
| 01 | J271030 | Болт с шайбой | 2 |
| 01A | J901030 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 02 | 4325439 | Клапан блок | 2 |
| 03 | J260820 | Болт с шайбой | 4 |
| 03A | J900820 | Болт | 1 |
| 03B | A590108 | Плоская шайба | 1 |
| 04 | A852132 | Адаптер | 1 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | A852133 | Адаптер | 1 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | A852432 | Тройник | 1 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | A852333 | Угловой штуцер | 1 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | 4202422 | Адаптер | 2 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | A852422 | Тройник | 1 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 4624471 | Шланг | 1 |
| 11 | 4313347 | Шланг | 1 |
| 12 | 4709514 | Шланг | 1 |
| 13 | 4615495 | Шланг | 1 |
| 14 | 4700140 | Шланг | 1 |
| 15 | 4698920 | Шланг | 1 |
| 16 | 4221034 | Резиновая втулка | 1 |
| 17 | 4323613 | Ленточный зажим | 4 |
| 18 | 4246672 | Соединительный штуцер | 1 |
| 19 | 4193848 | Зажим | 1 |
| 20 | A885002 | Пробка | 1 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 21 | 4207300 | Тройник | 1 |
| 22 | J271025 | Болт с шайбой | 1 |
| 22A | J901025 | Болт | 1 |
| 22B | J222010 | Шайба | 1 |
| 23 | 4244546 | Шланг | 1 |
| 24 | 4711798 | Фильтр | 2 |
| 24A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX290LCN-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
