Гидролинии рабочего оборудования (1)(тип H18) — HITACHI ZX290LC-5N

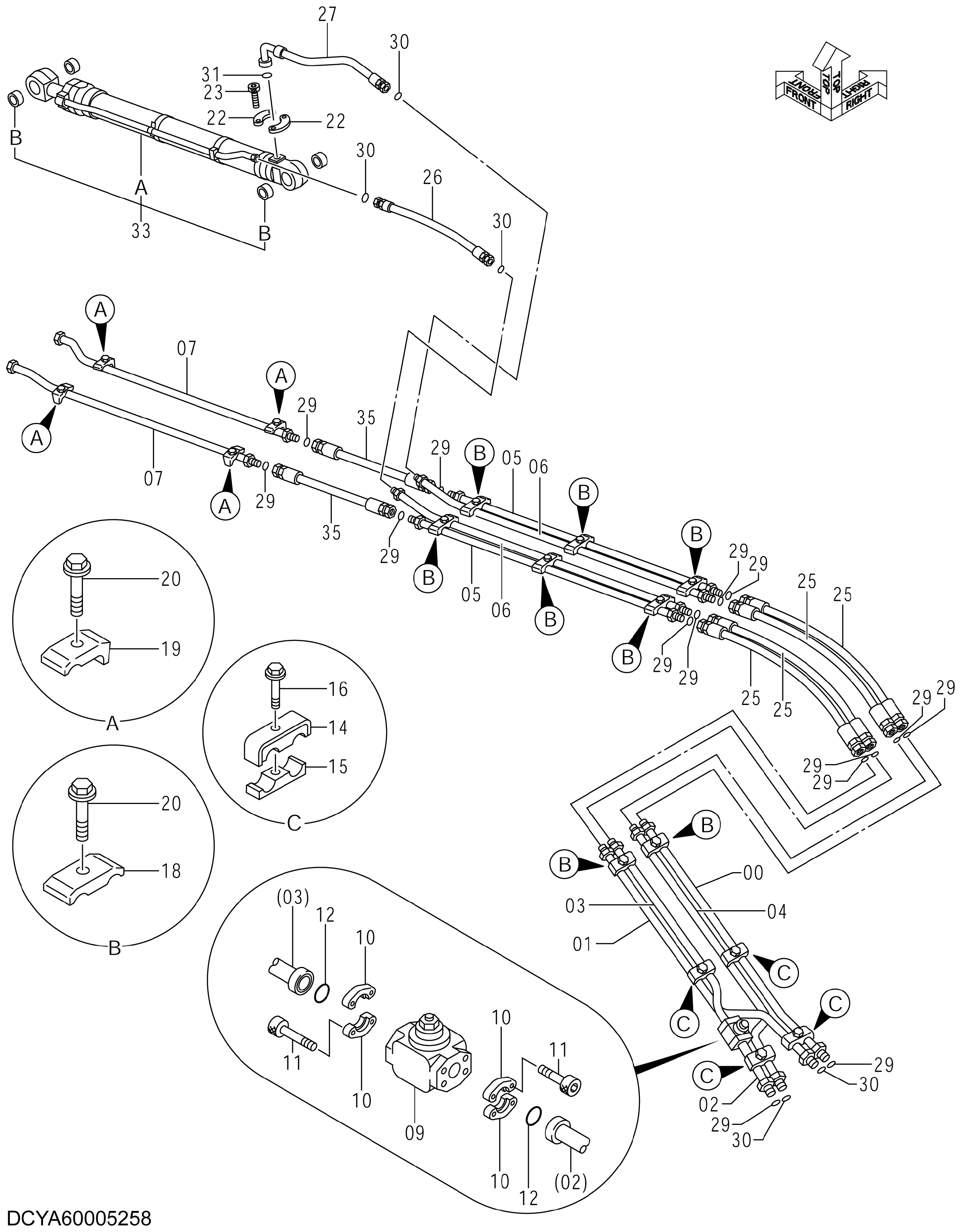

Заводская схема «Гидролинии рабочего оборудования (1)(тип H18)» для HITACHI ZX290LC-5N. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA40004916 | Трубка | 1 |
| 01 | YA40004910 | Трубка | 1 |
| 02 | 9746942 | Трубка | 1 |
| 03 | YA40004911 | Трубка | 1 |
| 04 | YA40004912 | Трубка | 1 |
| 05 | YA40004913 | Трубка | 2 |
| 06 | YA40004914 | Трубка | 2 |
| 07 | YA40004915 | Трубка | 2 |
| 09 | 4330223 | Клапан словретур | 1 |
| 10 | 986910 | Разъёмный фланец | 4 |
| 11 | M341030 | Болт с внутренним шестигранником | 8 |
| 12 | 971489 | Уплотнительное кольцо | 2 |
| 14 | 4285722 | Резиновая прокладка | 4 |
| 15 | 4285723 | Хомут трубки | 4 |
| 16 | J271270 | Болт с шайбой | 4 |
| 16A | J901270 | Болт | 1 |
| 16B | J222012 | Шайба | 1 |
| 18 | 4189859 | Хомут трубки | 8 |
| 19 | 4190126 | Хомут трубки | 4 |
| 20 | J271260 | Болт с шайбой | 12 |
| 20A | J901260 | Болт | 1 |
| 20B | J222012 | Шайба | 1 |
| 22 | 4085560 | Разъёмный фланец | 2 |
| 23 | M341240 | Болт с внутренним шестигранником | 4 |
| 25 | 4286270 | Шланг | 4 |
| 26 | 4279697 | Шланг | 1 |
| 27 | 4252855 | Шланг | 1 |
| 29 | 4187308 | Уплотнительное кольцо | 14 |
| 30 | 4187328 | Уплотнительное кольцо | 5 |
| 31 | 966993 | Уплотнительное кольцо | 1 |
| 33 | 9162869 | Гидроцилиндр рукояти | 1 |
| 33A | 4388916 | Гидроцилиндр рукояти | 1 |
| 33B | 4358100 | Втулка | 4 |
| 35 | 4460925 | Шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX290LC-5N и серийный номер машины. Это снижает риск заказа детали другого исполнения.
