Основные гидролинии (3) — HITACHI ZX290LC-5B

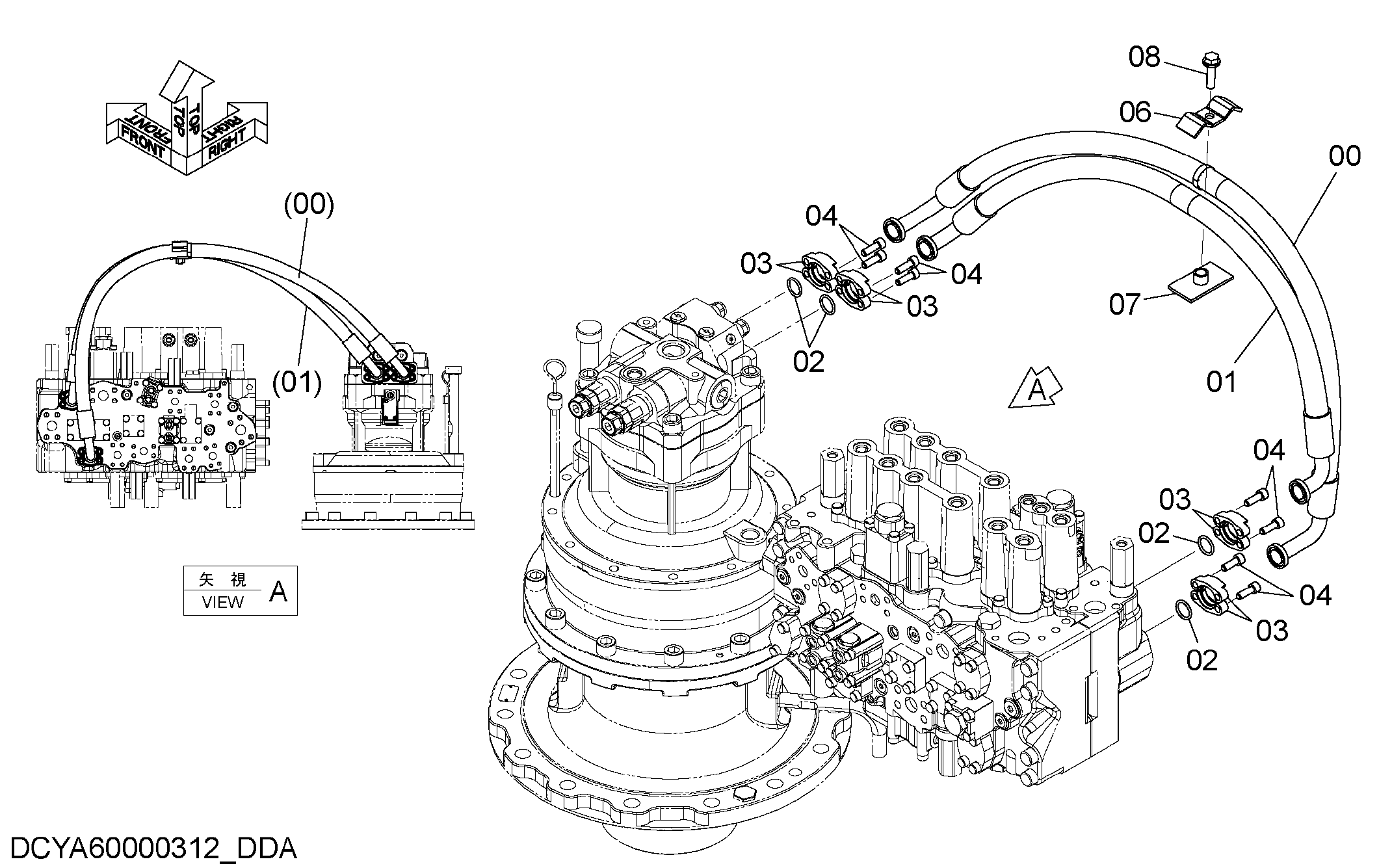

Заводская схема «Основные гидролинии (3)» для HITACHI ZX290LC-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA00001320 | Шланг | 1 |
| 01 | YA00001321 | Шланг | 1 |
| 02 | 971489 | Уплотнительное кольцо | 4 |
| 03 | 986910 | Разъёмный фланец | 8 |
| 04 | J781030 | Болт с внутренним шестигранником | 16 |
| 06 | 4202103 | Хомут | 1 |
| 07 | 9727822 | Хомут | 1 |
| 08 | J271250 | Болт с шайбой | 1 |
| 08A | J901250 | Болт | 1 |
| 08B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX290LC-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
