Пилотные гидролинии (9) — HITACHI ZX290LC-5B

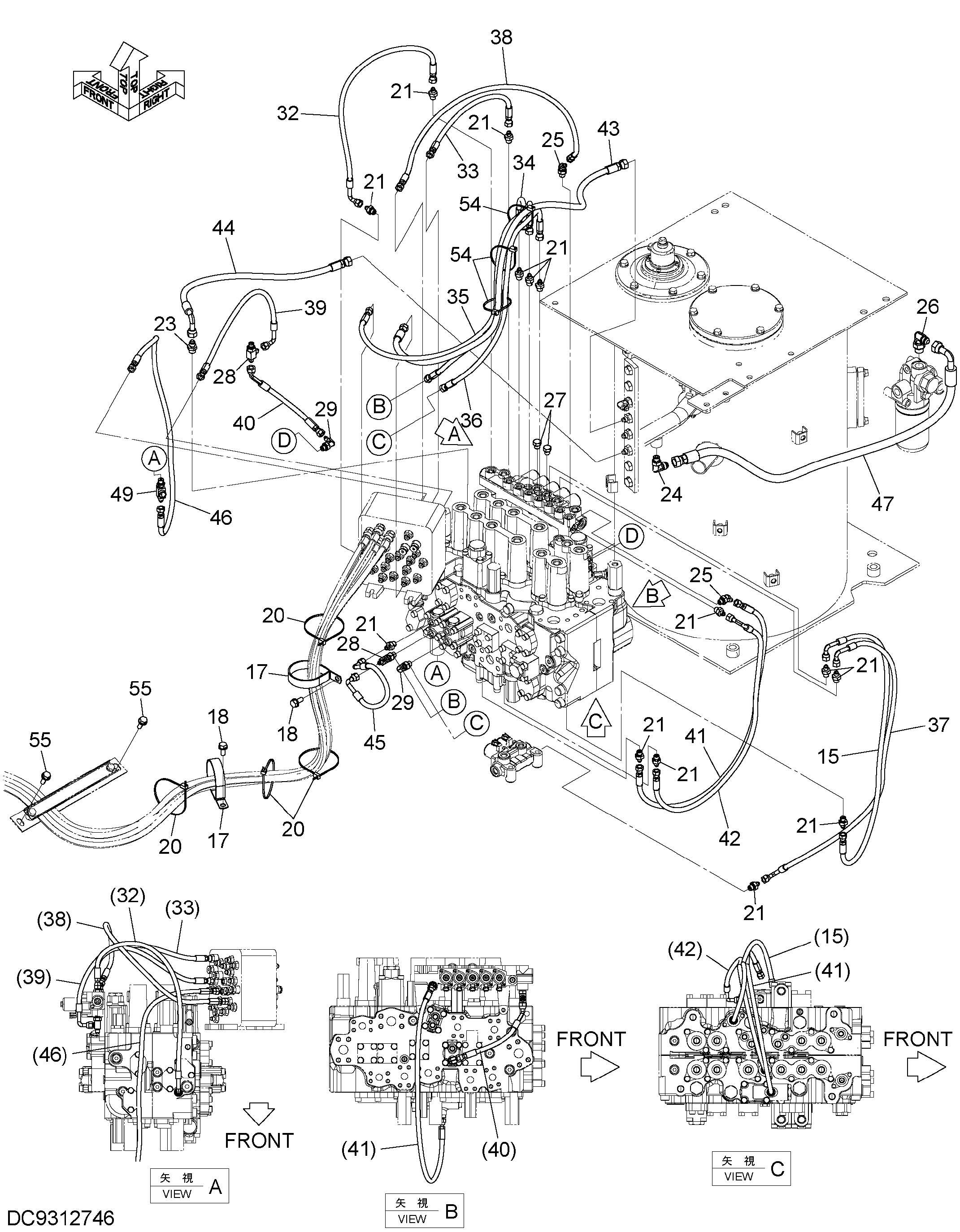

Заводская схема «Пилотные гидролинии (9)» для HITACHI ZX290LC-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 15 | 4700356 | Шланг | 1 |
| 17 | 4204136 | Зажим | 2 |
| 18 | J271025 | Болт с шайбой | 2 |
| 18A | J901025 | Болт | 1 |
| 18B | J222010 | Шайба | 1 |
| 20 | 4323613 | Ленточный зажим | 4 |
| 21 | A852122 | Адаптер | 14 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 23 | A852133 | Адаптер | 1 |
| 23A | 4509180 | Уплотнительное кольцо | 1 |
| 24 | A852334 | Угловой штуцер | 1 |
| 24A | 4509180 | Уплотнительное кольцо | 1 |
| 25 | A852222 | Угловой штуцер | 2 |
| 25A | 957366 | Уплотнительное кольцо | 1 |
| 26 | A852344 | Угловой штуцер | 1 |
| 26A | 4506418 | Уплотнительное кольцо | 1 |
| 27 | A885002 | Пробка | 2 |
| 27A | 957366 | Уплотнительное кольцо | 1 |
| 28 | A852422 | Тройник | 2 |
| 28A | 957366 | Уплотнительное кольцо | 1 |
| 29 | A852322 | Угловой штуцер | 2 |
| 29A | 957366 | Уплотнительное кольцо | 1 |
| 32 | YA00001943 | Шланг | 1 |
| 33 | 4437589 | Шланг | 1 |
| 34 | 4717130 | Шланг | 1 |
| 35 | 4724790 | Шланг | 1 |
| 36 | 4724792 | Шланг | 1 |
| 37 | 4722683 | Шланг | 1 |
| 38 | 4724791 | Шланг | 1 |
| 39 | 4724786 | Шланг | 1 |
| 40 | 4462290 | Шланг | 1 |
| 41 | 4656051 | Шланг | 1 |
| 42 | 4722717 | Шланг | 1 |
| 43 | 4644151 | Шланг | 1 |
| 44 | 4468879 | Шланг | 1 |
| 45 | 4627868 | Шланг | 1 |
| 46 | YA00001942 | Шланг | 1 |
| 47 | 4313428 | Шланг | 1 |
| 49 | 4364784 | Тройник | 1 |
| 49A | 957366 | Уплотнительное кольцо | 1 |
| 54 | 4055312 | Ленточный зажим | 3 |
| 55 | J271030 | Болт с шайбой | 2 |
| 55A | J901030 | Болт | 1 |
| 55B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX290LC-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
