Гидролинии рабочего оборудования (рукоять)(тип H18LD) — HITACHI ZX290LC-5B

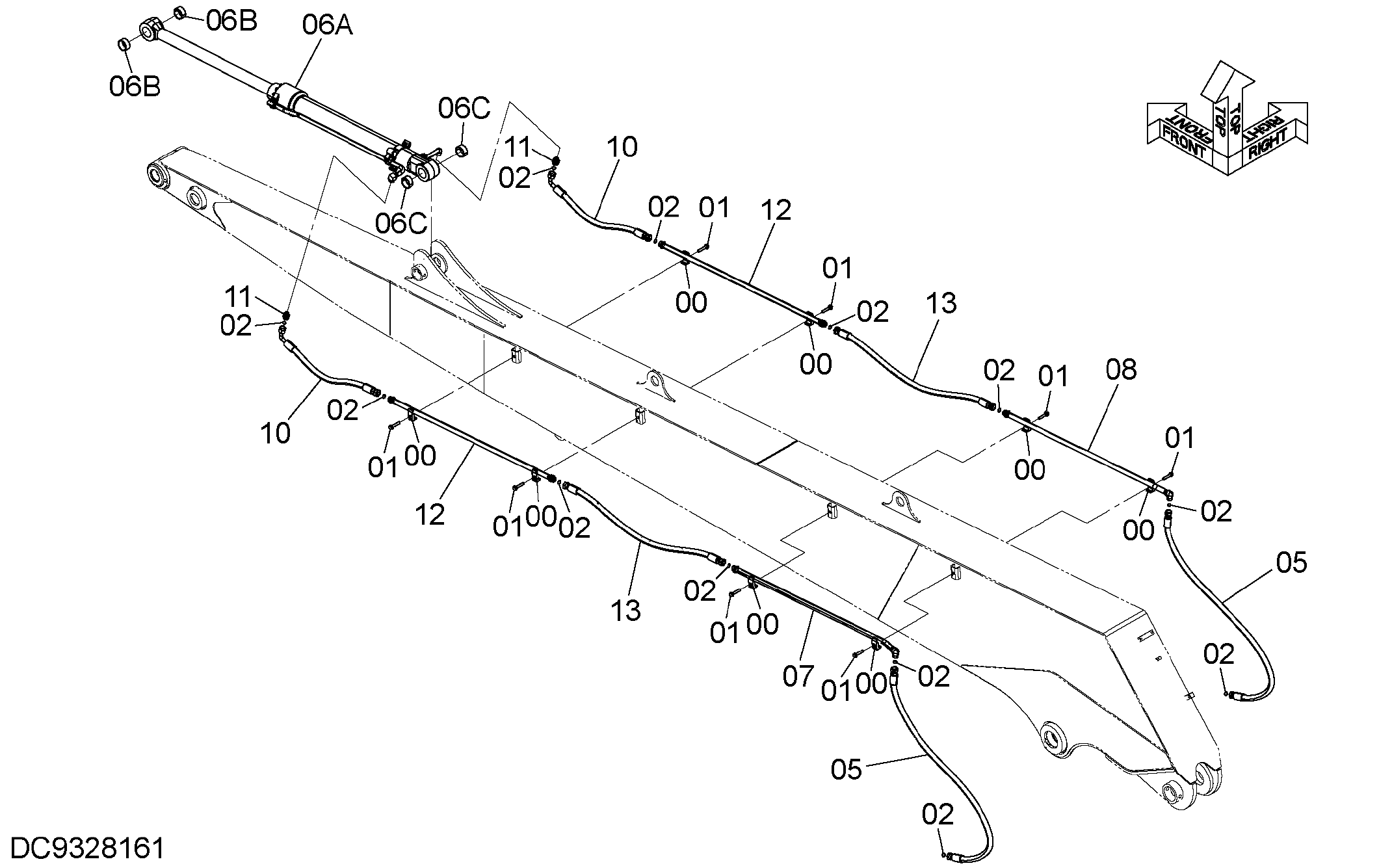

Заводская схема «Гидролинии рабочего оборудования (рукоять)(тип H18LD)» для HITACHI ZX290LC-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4190126 | Хомут трубки | 8 |
| 01 | J271265 | Болт с шайбой | 8 |
| 01A | J901265 | Болт | 1 |
| 01B | J222012 | Шайба | 1 |
| 02 | 4187308 | Уплотнительное кольцо | 12 |
| 05 | 4672034 | Шланг | 2 |
| 06 | 9156726 | Гидроцилиндр ковша | 1 |
| 06A | 4379259 | Гидроцилиндр ковша | 1 |
| 06B | 4365448 | Втулка | 2 |
| 06C | 4365897 | Втулка | 2 |
| 07 | 8126830 | Трубка | 1 |
| 08 | 8126829 | Трубка | 1 |
| 10 | 4625002 | Шланг | 2 |
| 11 | 4197530 | Адаптер | 2 |
| 11A | 4506418 | Уплотнительное кольцо | 1 |
| 12 | 8126831 | Трубка | 2 |
| 13 | 4265833 | Шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX290LC-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
