Шланг защита от разрыва клапан трубопроводы (стрела) — HITACHI ZX290LC-5B

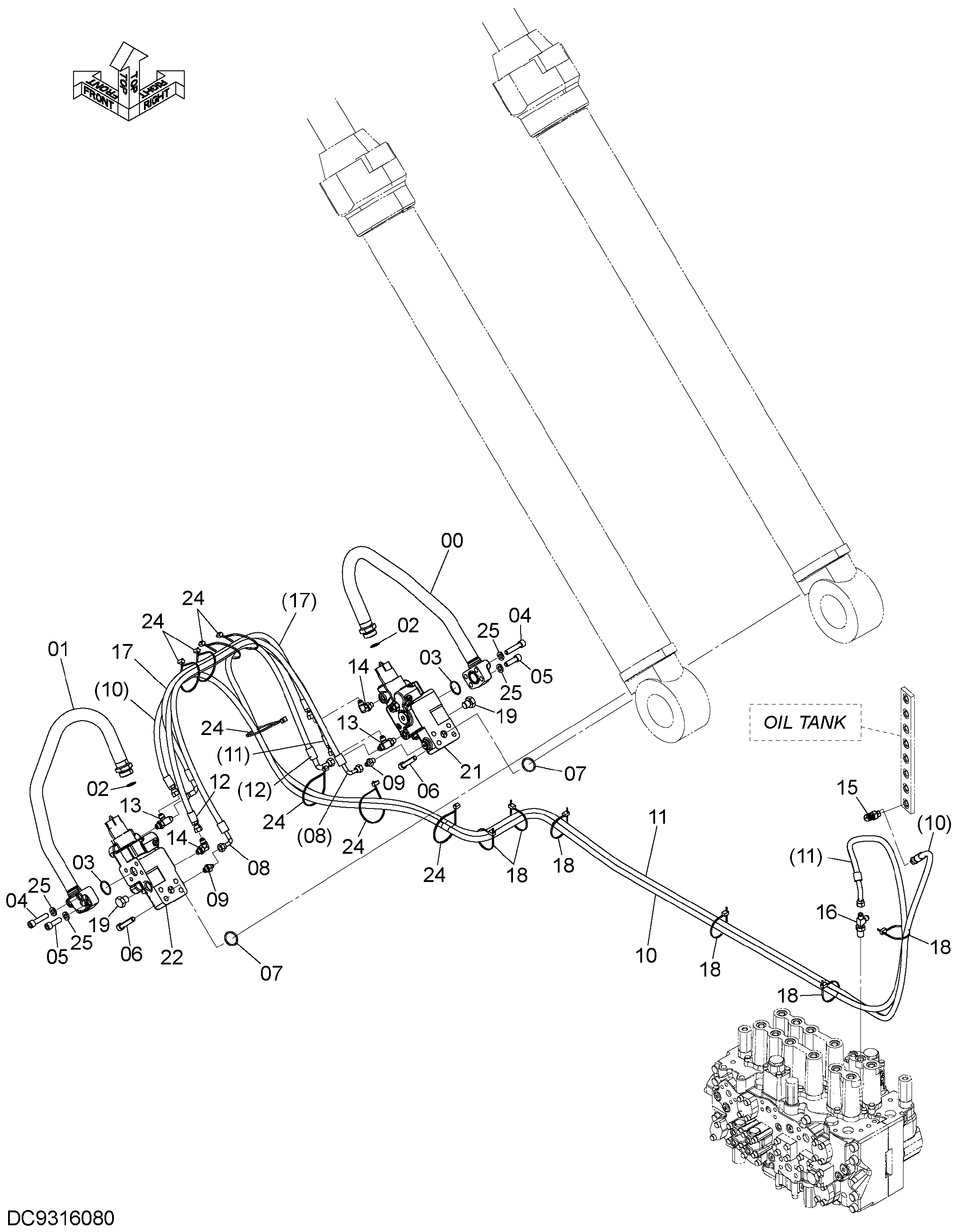

Заводская схема «Шланг защита от разрыва клапан трубопроводы (стрела)» для HITACHI ZX290LC-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8113758 | Трубка | 1 |
| 01 | 8113717 | Трубка | 1 |
| 02 | 4187328 | Уплотнительное кольцо | 2 |
| 03 | A811035 | Уплотнительное кольцо | 2 |
| 04 | J781260 | Болт с внутренним шестигранником | 4 |
| 05 | J781245 | Болт с внутренним шестигранником | 4 |
| 06 | J781265 | Болт с внутренним шестигранником | 8 |
| 07 | 984614 | Уплотнительное кольцо | 2 |
| 08 | 4659668 | Шланг | 1 |
| 09 | A852122 | Адаптер | 2 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | YA60001851 | В сборе шланг | 1 |
| 10A | 4661937 | Шланг | 1 |
| 10B | 4327293 | Защитный кожух | 10 |
| 11 | YA60007386 | В сборе шланг | 1 |
| 11A | YA00010085 | Шланг | 1 |
| 11B | 4327293 | Защитный кожух | 11 |
| 12 | 9223211 | Шланг в сборе | 1 |
| 12A | 4479838 | Шланг | 1 |
| 12B | 4327293 | Защитный кожух | 2 |
| 13 | A852423 | Тройник | 2 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 14 | A852323 | Угловой штуцер | 2 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 15 | A852333 | Угловой штуцер | 1 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | 4208910 | Тройник | 1 |
| 16A | 4509180 | Уплотнительное кольцо | 1 |
| 17 | 9324040 | В сборе шланг | 1 |
| 17A | 4313341 | Шланг | 1 |
| 17B | 4327293 | Защитный кожух | 3 |
| 18 | 4055312 | Ленточный зажим | 6 |
| 19 | 4435299 | Пробка | 2 |
| 19A | 4506416 | Уплотнительное кольцо | 1 |
| 21 | 4722903 | Удерживающий клапан | 1 |
| 22 | 4722904 | Удерживающий клапан | 1 |
| 24 | 4121859 | Ленточный зажим | 8 |
| 25 | 495841 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX290LC-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
