Сиденье стойка (подвеска) — HITACHI ZX290LC-5B

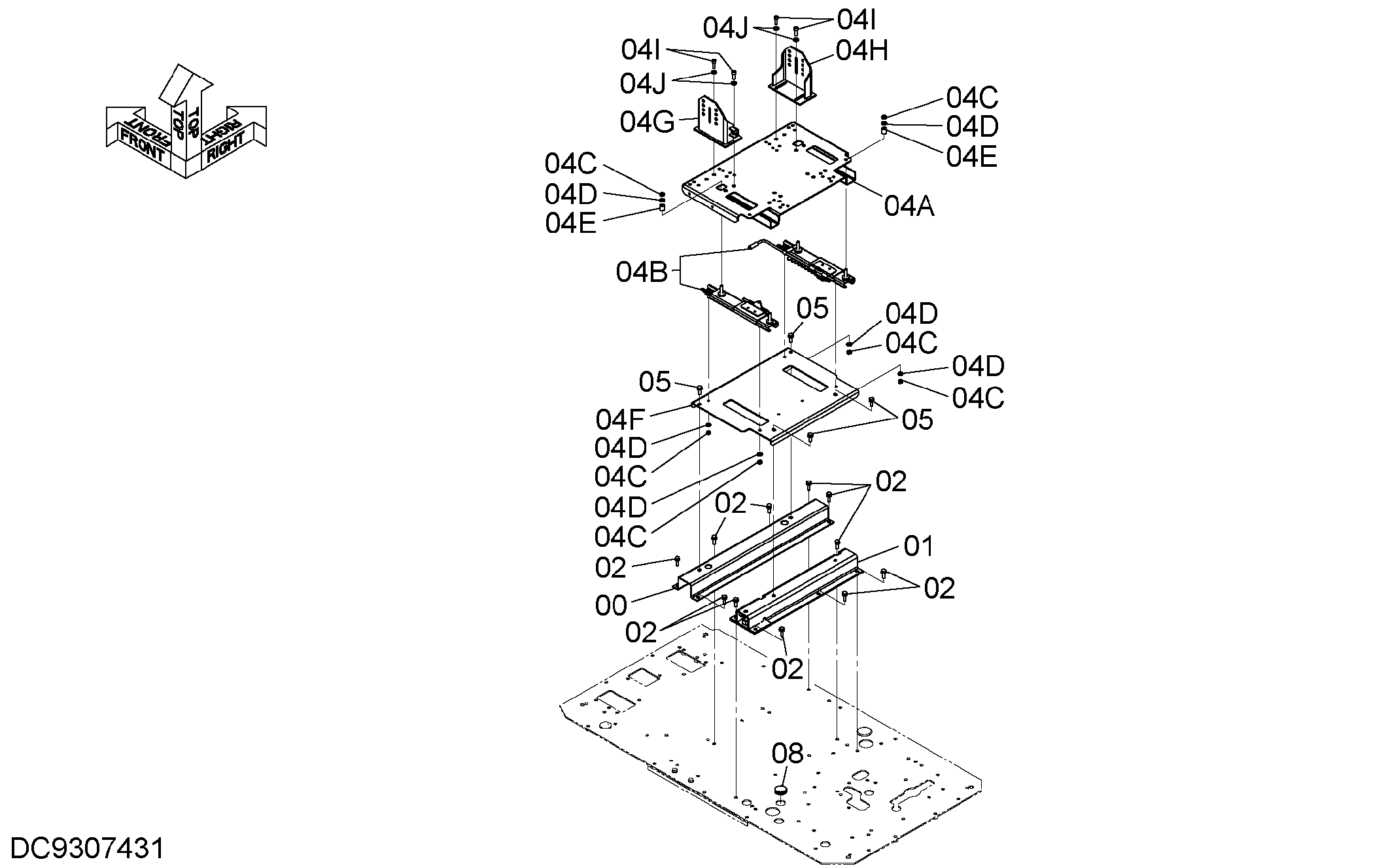

Заводская схема «Сиденье стойка (подвеска)» для HITACHI ZX290LC-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7057119 | Стойка | 1 |
| 01 | 7057594 | Стойка | 1 |
| 02 | J271035 | Болт с шайбой | 11 |
| 02A | J901035 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 04 | 9307430 | Водило в сборе | 1 |
| 04A | 6027603 | Водило | 1 |
| 04B | 4706817 | Ползун | 1 |
| 04C | J952010 | Гайка | 8 |
| 04D | J222010 | Шайба | 8 |
| 04E | 4702991 | Проставка | 4 |
| 04F | 8118287 | Пластина | 1 |
| 04G | 7057117 | Стойка | 1 |
| 04H | 7057118 | Стойка | 1 |
| 04I | J781030 | Болт с внутренним шестигранником | 4 |
| 04J | J222010 | Шайба | 4 |
| 05 | J271030 | Болт с шайбой | 4 |
| 05A | J901030 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 08 | 4288445 | Резиновая втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX290LC-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
