Гидромолот, гидроножницы трубопроводы (моно-боом) — HITACHI ZX290LC-5B

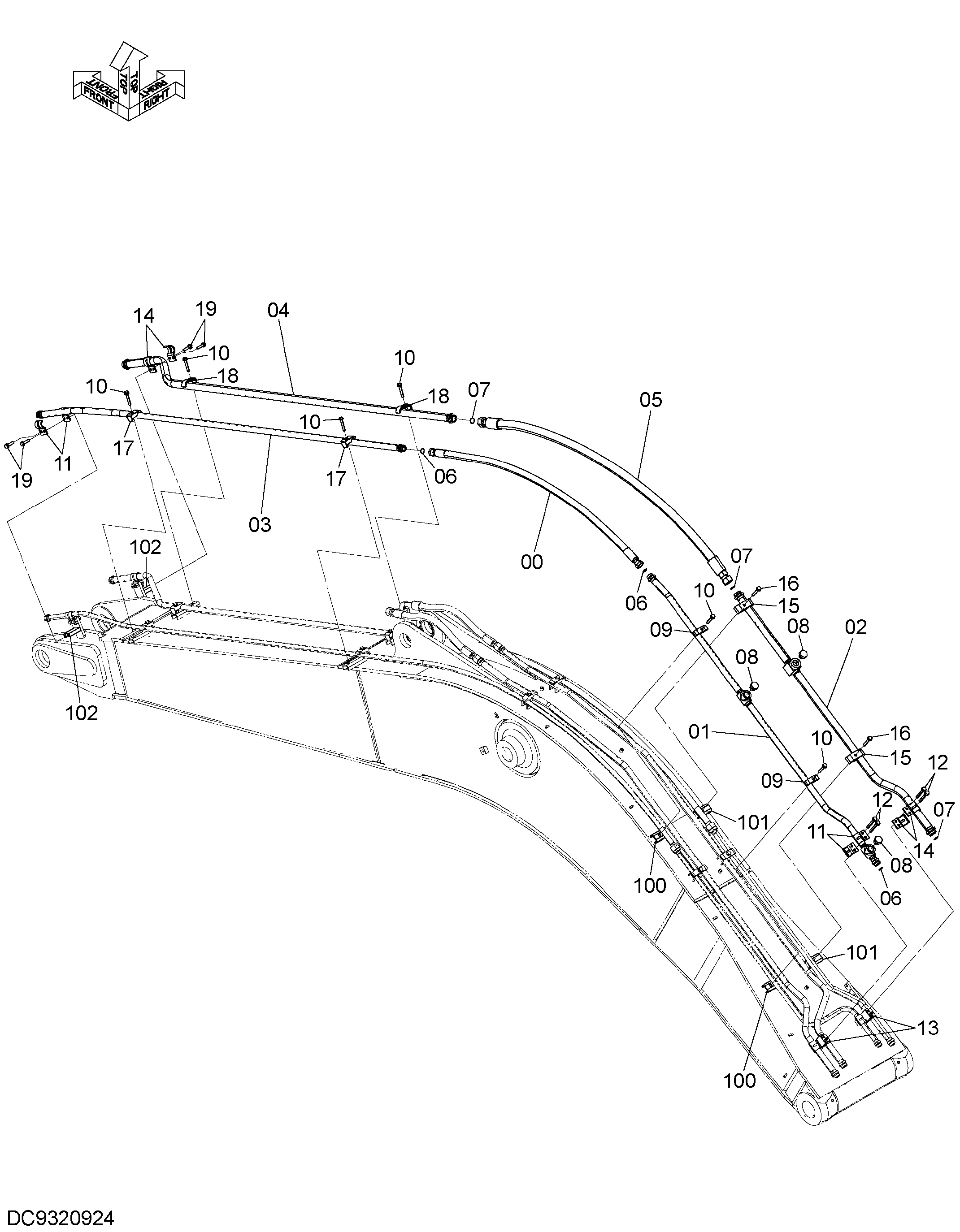

Заводская схема «Гидромолот, гидроножницы трубопроводы (моно-боом)» для HITACHI ZX290LC-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4650194 | Шланг | 1 |
| 01 | 8123010 | Трубка | 1 |
| 02 | 8124153 | Трубка | 1 |
| 03 | YA40001572 | Трубка | 1 |
| 04 | YA40001573 | Трубка | 1 |
| 05 | 4645424 | Шланг | 1 |
| 06 | 4187328 | Уплотнительное кольцо | 3 |
| 07 | 4187329 | Уплотнительное кольцо | 3 |
| 08 | A885008 | Пробка | 3 |
| 08A | 4506429 | Уплотнительное кольцо | 1 |
| 09 | 4153488 | Хомут трубки | 2 |
| 10 | J271275 | Болт с шайбой | 6 |
| 10A | J901275 | Болт | 1 |
| 10B | J222012 | Шайба | 1 |
| 11 | 4710794 | Хомут трубки | 4 |
| 12 | J271200 | Болт с шайбой | 4 |
| 12A | J901200 | Болт | 1 |
| 12B | J222012 | Шайба | 1 |
| 13 | 4710818 | Проставка | 2 |
| 14 | 4710795 | Хомут трубки | 4 |
| 15 | 4198598 | Хомут трубки | 2 |
| 16 | J271285 | Болт с шайбой | 2 |
| 16A | J901285 | Болт | 1 |
| 16B | J222012 | Шайба | 1 |
| 17 | 4190127 | Хомут трубки | 2 |
| 18 | 4053698 | Хомут трубки | 2 |
| 19 | J271235 | Болт с шайбой | 4 |
| 19A | J901235 | Болт | 1 |
| 19B | J222012 | Шайба | 1 |
| 100 | 9765301 | Седло винта | 2 |
| 101 | 9764929 | Седло винта | 2 |
| 102 | 4710820 | Седло винта | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX290LC-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
