Основные гидролинии (4) — HITACHI ZX290LC-5B

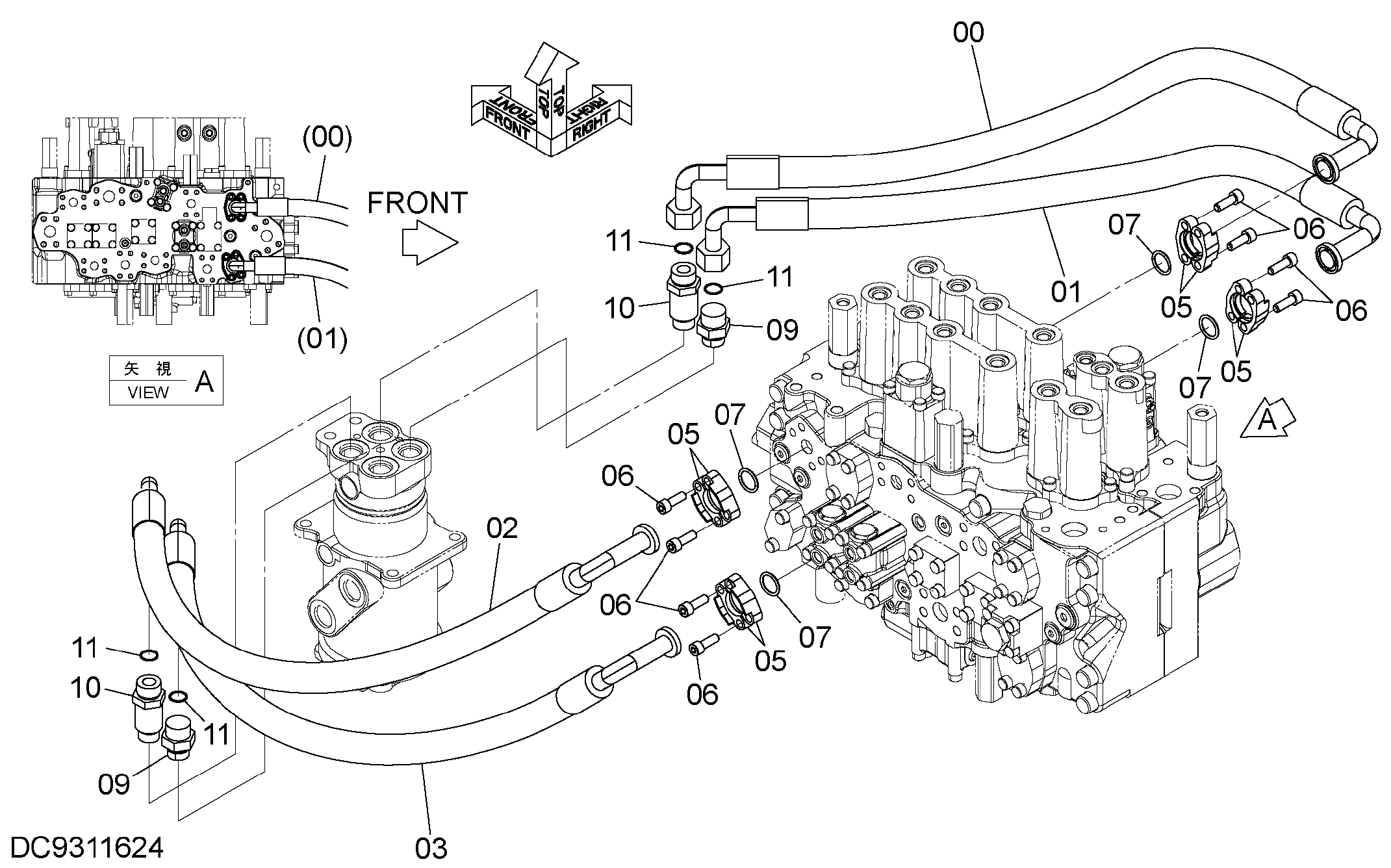

Заводская схема «Основные гидролинии (4)» для HITACHI ZX290LC-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9309641 | В сборе шланг | 1 |
| 00A | YA00008464 | Шланг | 1 |
| 00B | 4327294 | Защитный кожух | 3 |
| 01 | 9309642 | В сборе шланг | 1 |
| 01A | YA00008465 | Шланг | 1 |
| 01B | 4327294 | Защитный кожух | 3 |
| 02 | 9309643 | В сборе шланг | 1 |
| 02A | YA00008466 | Шланг | 1 |
| 02B | 4327294 | Защитный кожух | 3 |
| 03 | YA60005404 | В сборе шланг | 1 |
| 03A | YA00007893 | Шланг | 1 |
| 03B | 4327294 | Защитный кожух | 3 |
| 05 | 986910 | Разъёмный фланец | 8 |
| 06 | J781030 | Болт с внутренним шестигранником | 16 |
| 07 | 971489 | Уплотнительное кольцо | 4 |
| 09 | A853166 | Адаптер | 2 |
| 09A | 4506424 | Уплотнительное кольцо | 1 |
| 10 | 4189539 | Адаптер | 2 |
| 10A | 4506424 | Уплотнительное кольцо | 1 |
| 11 | 4187308 | Уплотнительное кольцо | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX290LC-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
