Основные гидролинии (1) — HITACHI ZX290LC-5B

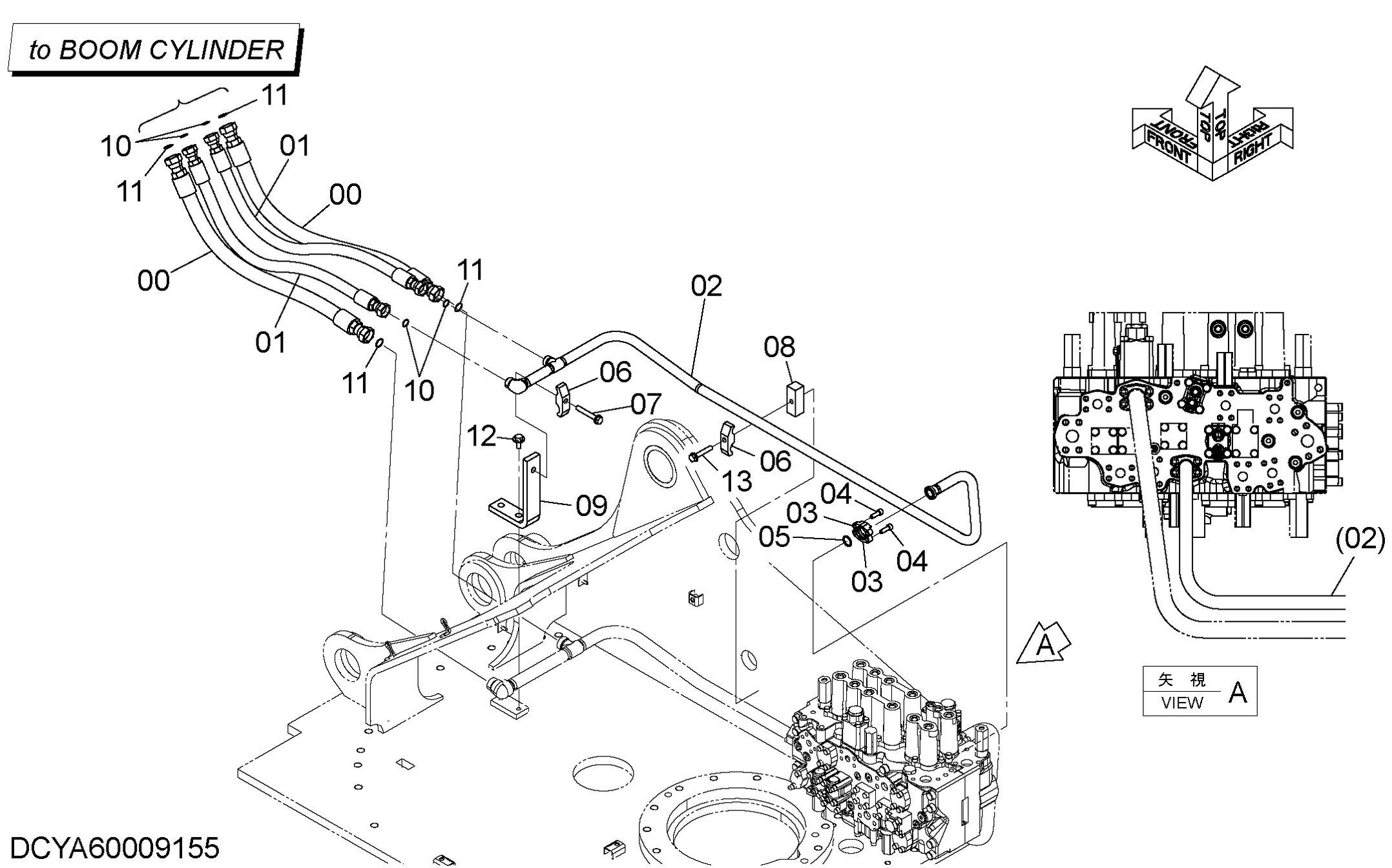

Заводская схема «Основные гидролинии (1)» для HITACHI ZX290LC-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4628956 | Шланг | 2 |
| 01 | 4661965 | Шланг | 2 |
| 02 | 8120058 | Трубка | 1 |
| 03 | 986910 | Разъёмный фланец | 2 |
| 04 | J781030 | Болт с внутренним шестигранником | 4 |
| 05 | 971489 | Уплотнительное кольцо | 1 |
| 06 | 4153488 | Хомут трубки | 2 |
| 07 | J271285 | Болт с шайбой | 1 |
| 07A | J901285 | Болт | 1 |
| 07B | J222012 | Шайба | 1 |
| 08 | 4209157 | Седло винта | 1 |
| 09 | 9766968 | Кронштейн | 1 |
| 10 | 4187308 | Уплотнительное кольцо | 4 |
| 11 | 4187328 | Уплотнительное кольцо | 4 |
| 12 | J281230 | Болт с шайбой | 2 |
| 12A | J901230 | Болт | 1 |
| 12B | 4249324 | Шайба | 1 |
| 13 | J271270 | Болт с шайбой | 1 |
| 13A | J901270 | Болт | 1 |
| 13B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX290LC-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
