036: Система турбонаддува — HITACHI ZX290LC-5B

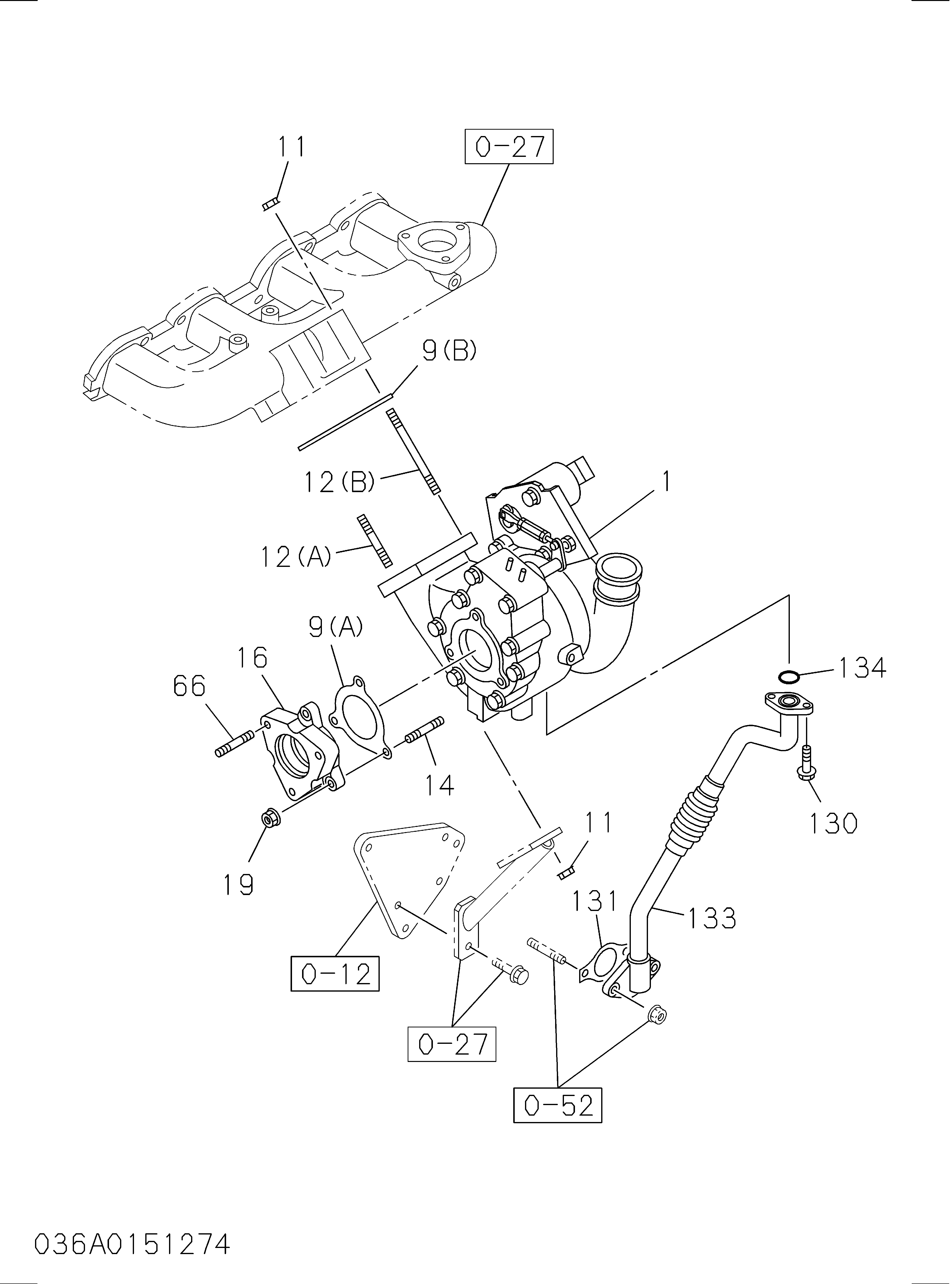

Заводская схема «036: Система турбонаддува» для HITACHI ZX290LC-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001 | 8981518591 | Турбокомпрессор в сборе | 1 |
| 009(A) | 8973767580 | Прокладка турбокомпрессор TO EXH воздуховод | 1 |
| 009(B) | 8980462410 | Прокладка турбокомпрессор TO EXH воздуховод | 1 |
| 011 | 8973816170 | Гайка турбокомпрессор | 4 |
| 012(A) | 8973070752 | Шпилька турбокомпрессор | 2 |
| 012(B) | 8980484460 | Шпилька турбокомпрессор | 2 |
| 014 | 9041308250 | Шпилька турбокомпрессор TO EXH трубка | 3 |
| 016 | 8981281760 | Адаптер EXH трубка | 1 |
| 019 | 8970614011 | Гайка EXH трубка, турбокомпрессор | 3 |
| 021 | 0280508500 | Болт трубка | 2 |
| 066 | 9041308250 | Шпилька EXH трубка | 3 |
| 115 | 8981519150 | Трубка водяной, турбокомпрессор выпуск | 1 |
| 116(A) | 8944551440 | Болт водяной трубка | 1 |
| 116(B) | 8944369330 | Болт водяной трубка | 3 |
| 117(A) | 8980961660 | Прокладка водяной трубка | 1 |
| 117(B) | 9095714120 | Прокладка водяной трубка | 6 |
| 130 | 0505406160 | Болт масляный трубка TO турбокомпрессор дренажный | 2 |
| 131 | 8943946710 | Прокладка масляный трубка, C/BL | 1 |
| 133 | 8981148030 | Трубка масляный дренажный, турбокомпрессор | 1 |
| 134 | 1096234620 | Прокладка масляный трубка, турбокомпрессор дренажный | 1 |
| 136 | 1096300850 | Прокладка водяной трубка | 2 |
| 137 | 8981148041 | Трубка водяной, турбокомпрессор IN | 1 |
| 288(A) | 0280508120 | Болт водяной трубка зажим | 1 |
| 288(B) | 0280508250 | Болт водяной трубка зажим | 1 |
| 288(C) | 0280508000 | Болт водяной трубка зажим | 1 |
| 414 | 1113691570 | Проставка | 1 |
| 485(A) | 8981232461 | Трубка водяной EGR | 1 |
| 485(B) | 8981232472 | Трубка водяной EGR | 1 |
| 488(A) | 0035743000 | Шланг резиновый | 2 |
| 488(B) | 8981261860 | Шланг резиновый | 1 |
| 488(C) | 8981261870 | Шланг резиновый | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX290LC-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
