Вспомогательный трубопроводы (2P-BOOM) — HITACHI ZX290LC-5B

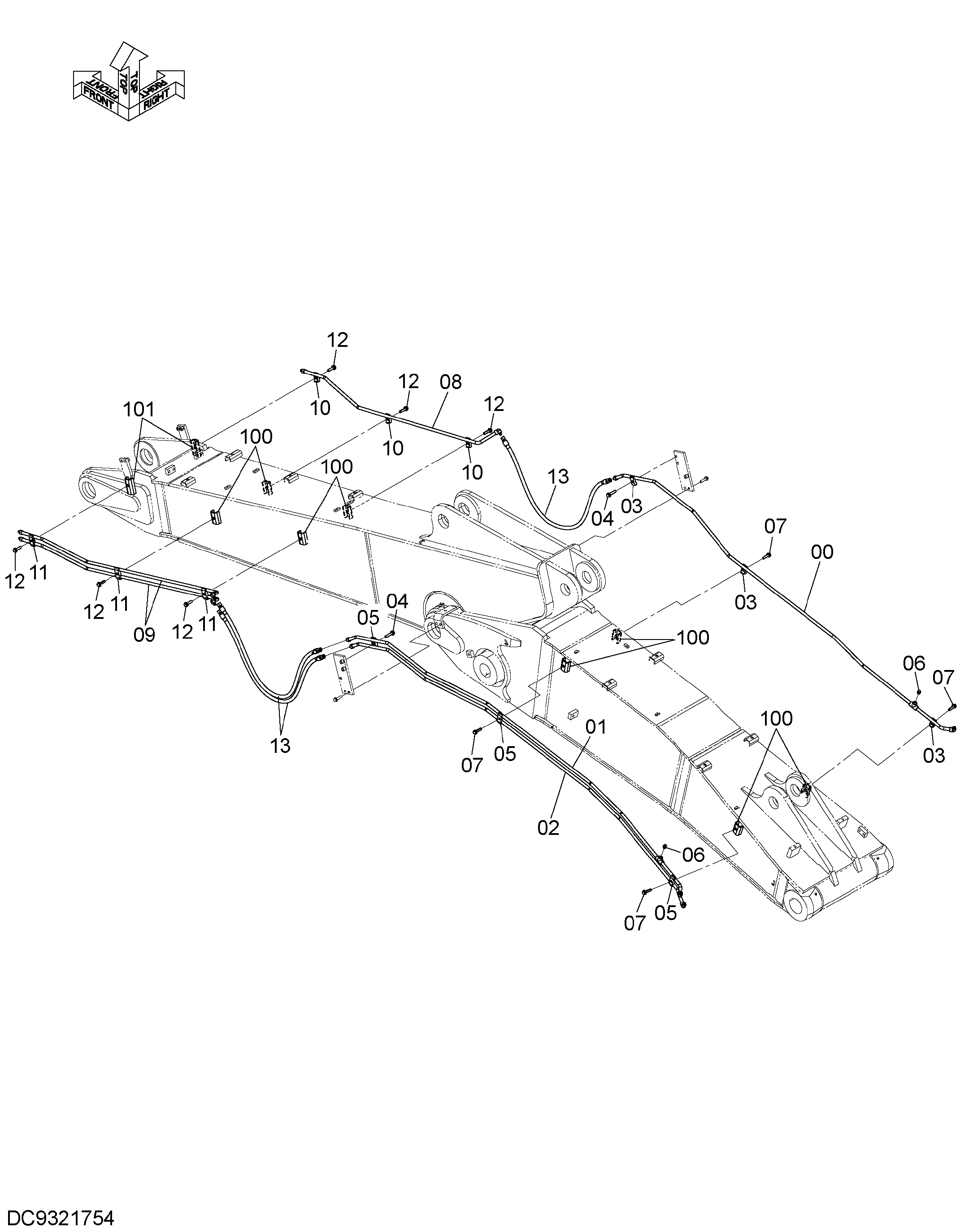

Заводская схема «Вспомогательный трубопроводы (2P-BOOM)» для HITACHI ZX290LC-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8102053 | Трубка | 1 |
| 01 | 8102049 | Трубка | 1 |
| 02 | 8102052 | Трубка | 1 |
| 03 | 4190124 | Хомут трубки | 3 |
| 04 | J271260 | Болт с шайбой | 2 |
| 04A | J901260 | Болт | 1 |
| 04B | J222012 | Шайба | 1 |
| 05 | 4189858 | Хомут трубки | 3 |
| 06 | 94-2023 | Пробка | 2 |
| 07 | J271250 | Болт с шайбой | 4 |
| 07A | J901250 | Болт | 1 |
| 07B | J222012 | Шайба | 1 |
| 08 | 8124395 | Трубка | 1 |
| 09 | 8124396 | Трубка | 2 |
| 10 | 4190124 | Хомут трубки | 3 |
| 11 | 4189858 | Хомут трубки | 3 |
| 12 | J271250 | Болт с шайбой | 6 |
| 12A | J901250 | Болт | 1 |
| 12B | J222012 | Шайба | 1 |
| 13 | 4646254 | Шланг | 3 |
| 100 | 9765301 | Седло винта | 8 |
| 101 | 9764929 | Седло винта | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX290LC-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
