Крышка (5) — HITACHI ZX290LC-5B

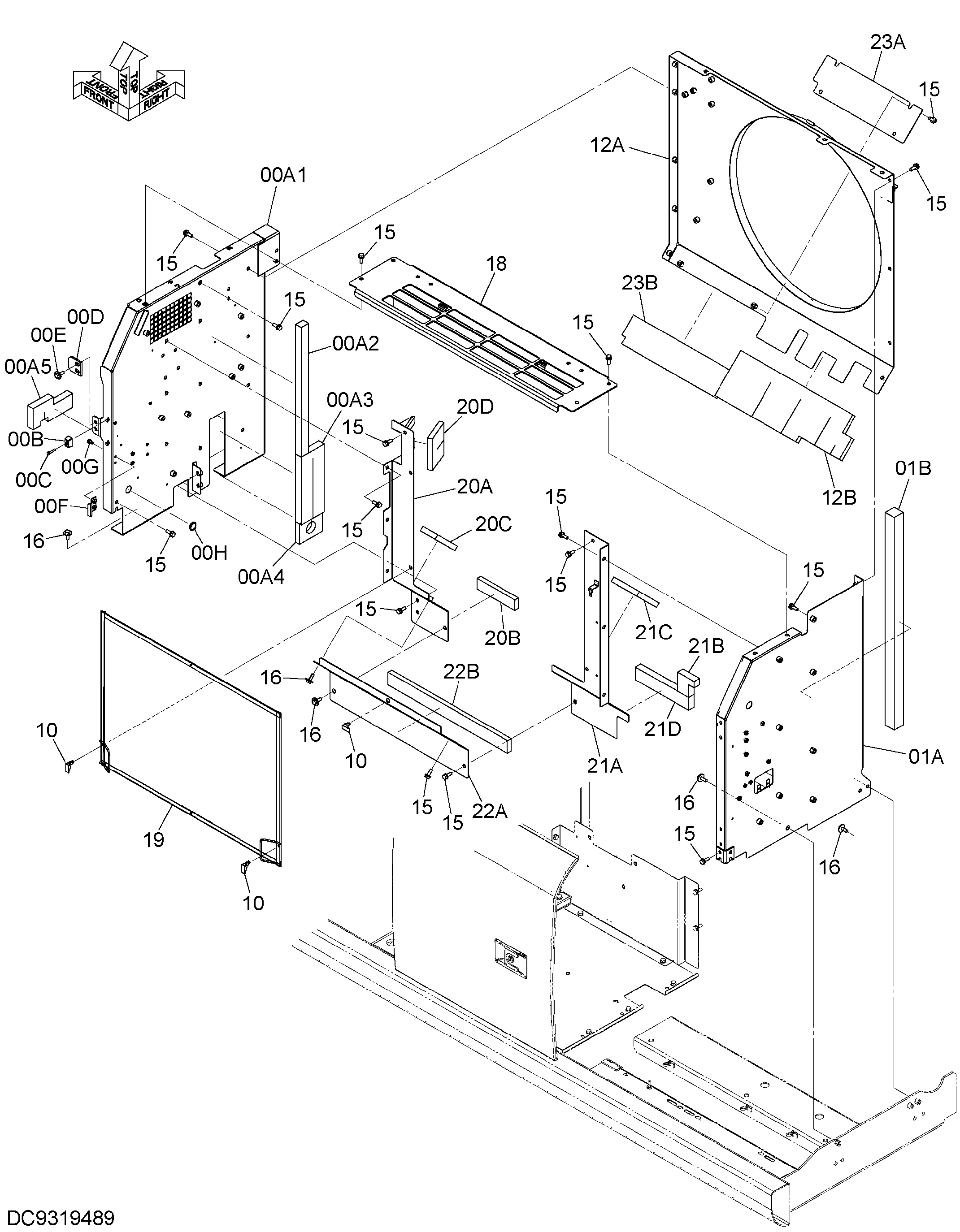

Заводская схема «Крышка (5)» для HITACHI ZX290LC-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9319490 | Крышка | 1 |
| 00A | 8123661 | Крышка | 1 |
| 00A1 | 6028534 | Крышка | 1 |
| 00A2 | YA00010084 | Резиновое уплотнение | 1 |
| 00A3 | 4639286 | Резиновая прокладка | 1 |
| 00A4 | 4655282 | Резиновая прокладка | 1 |
| 00A5 | 4717207 | Резиновая прокладка | 1 |
| 00B | 4652573 | Ограничитель | 2 |
| 00C | J260635 | Болт с шайбой | 4 |
| 00C1 | J900635 | Болт | 1 |
| 00C2 | A590106 | Плоская шайба | 1 |
| 00D | 4638905 | Ограничитель | 1 |
| 00E | J281030 | Болт с шайбой | 2 |
| 00E1 | J901030 | Болт | 1 |
| 00E2 | 4486055 | Шайба | 1 |
| 00F | 9765335 | Ограничитель | 1 |
| 00G | J260816 | Болт с шайбой | 2 |
| 00G1 | J900816 | Болт | 1 |
| 00G2 | A590108 | Плоская шайба | 1 |
| 00H | 4188729 | Резиновая втулка | 1 |
| 01 | 8123662 | Крышка | 1 |
| 01A | 6028535 | Крышка | 1 |
| 01B | 4702538 | Резиновая прокладка | 1 |
| 10 | 4691142 | Замок | 3 |
| 12 | 8120754 | Крышка | 1 |
| 12A | 6027934 | Крышка | 1 |
| 12B | 4702213 | Резиновая прокладка | 1 |
| 15 | J271030 | Болт с шайбой | 38 |
| 15A | J901030 | Болт | 1 |
| 15B | J222010 | Шайба | 1 |
| 16 | J281030 | Болт с шайбой | 8 |
| 16A | J901030 | Болт | 1 |
| 16B | 4486055 | Шайба | 1 |
| 18 | 6028536 | Крышка | 1 |
| 19 | 7060814 | Сетка | 1 |
| 20 | 7060815 | Крышка | 1 |
| 20A | 7060817 | Крышка | 1 |
| 20B | 4720862 | Резиновая прокладка | 1 |
| 20C | 4725978 | Резиновая прокладка | 1 |
| 20D | 4725977 | Резиновая прокладка | 1 |
| 21 | 7060816 | Крышка | 1 |
| 21A | 7060818 | Крышка | 1 |
| 21B | 4723021 | Резиновая прокладка | 1 |
| 21C | YA00001529 | Резиновая прокладка | 1 |
| 21D | YA00001530 | Резиновая прокладка | 1 |
| 22 | 8125569 | Крышка | 1 |
| 22A | 3121418 | Крышка | 1 |
| 22B | 4725976 | Резиновая прокладка | 1 |
| 23 | 8101595 | Крышка | 1 |
| 23A | 4639718 | Крышка | 1 |
| 23B | 4640579 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX290LC-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
