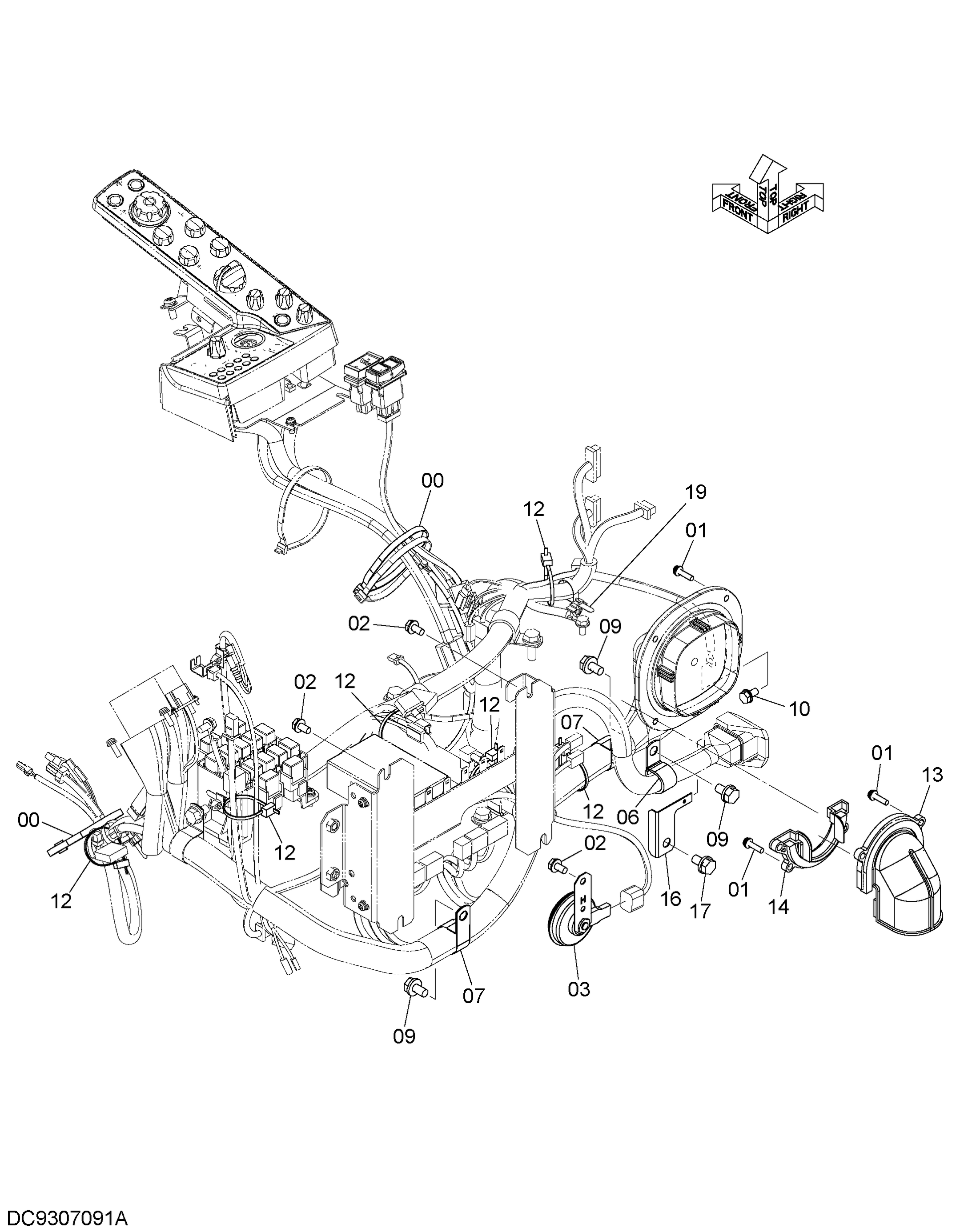

Электрооборудование (5-2) — HITACHI ZX290LC-5B
Заводская схема «Электрооборудование (5-2)» для HITACHI ZX290LC-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4121859 | Ленточный зажим | 2 |
| 01 | J460625 | Винт с шайбой | 9 |
| 02 | J260816 | Болт с шайбой | 5 |
| 02A | J900816 | Болт | 1 |
| 02B | A590108 | Плоская шайба | 1 |
| 03 | 4703330 | Звуковой сигнал | 1 |
| 06 | 4190263 | Зажим | 1 |
| 07 | 4190264 | Зажим | 2 |
| 09 | J271020 | Болт с шайбой | 3 |
| 09A | J901020 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
| 10 | J260816 | Болт с шайбой | 1 |
| 10A | J900816 | Болт | 1 |
| 10B | A590108 | Плоская шайба | 1 |
| 12 | 4055312 | Ленточный зажим | 6 |
| 13 | 7058387 | Крышка | 1 |
| 14 | 7058388 | Крышка | 1 |
| 16 | 4720567 | Кронштейн | 1 |
| 17 | J271020 | Болт с шайбой | 1 |
| 17A | J901020 | Болт | 1 |
| 17B | J222010 | Шайба | 1 |
| 19 | 4254600 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX290LC-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
