Крышка (1)(тип H18LD) — HITACHI ZX290LC-5B

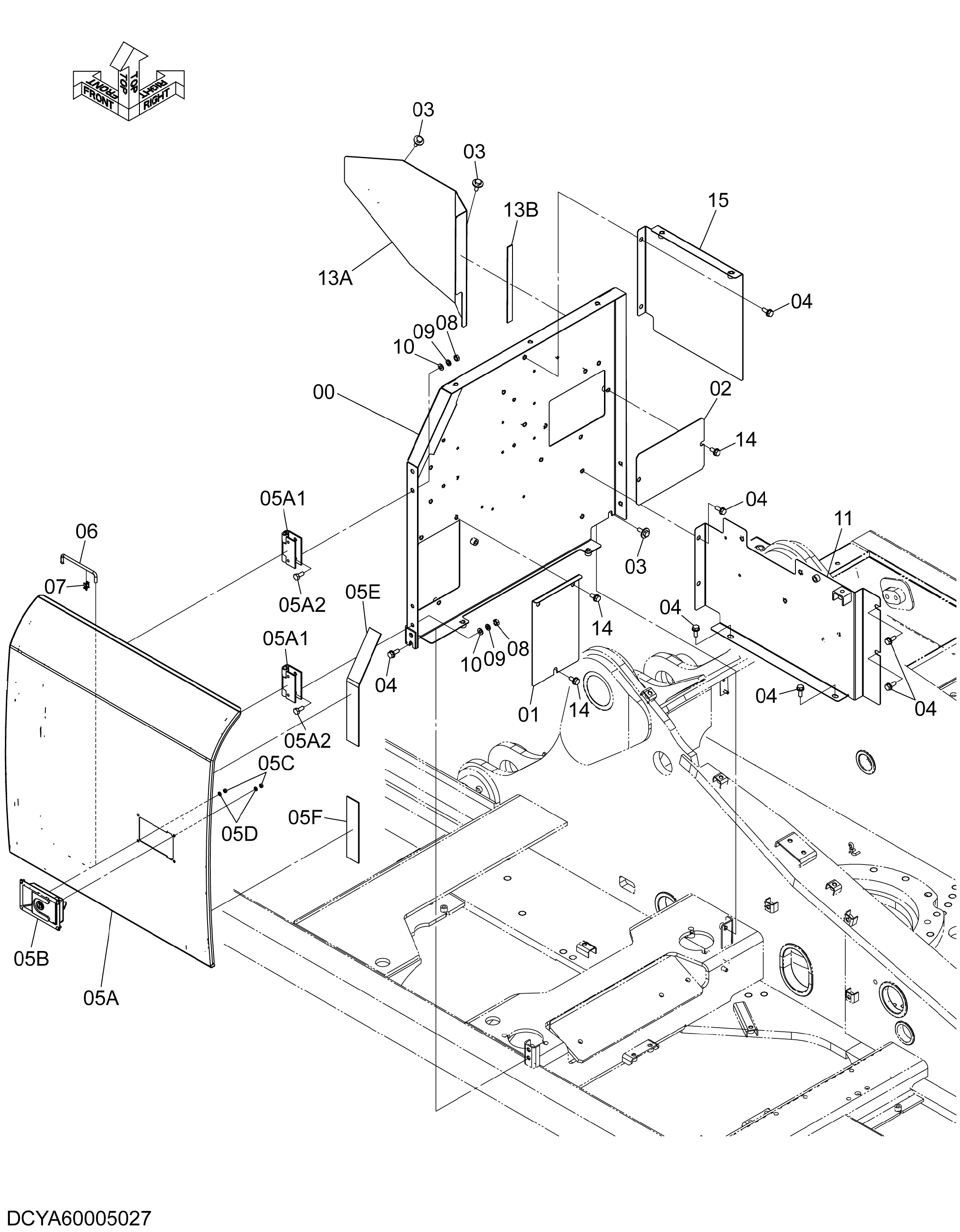

Заводская схема «Крышка (1)(тип H18LD)» для HITACHI ZX290LC-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7057172 | Крышка | 1 |
| 01 | 4702551 | Крышка | 1 |
| 02 | YA00008586 | Крышка | 1 |
| 03 | J281030 | Болт с шайбой | 3 |
| 03A | J901030 | Болт | 1 |
| 03B | 4486055 | Шайба | 1 |
| 04 | J271030 | Болт с шайбой | 10 |
| 04A | J901030 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 05 | 7058407 | Дверь | 1 |
| 05A | 6028009 | Дверь | 1 |
| 05A1 | 3104320 | Петля | 2 |
| 05A2 | J921025 | Болт | 4 |
| 05B | 4652498 | Блокировка (левый) | 1 |
| 05C | M500605 | Гайка | 4 |
| 05D | A590106 | Плоская шайба | 4 |
| 05E | 4641569 | Резиновая прокладка | 1 |
| 05F | 4654108 | Резиновая прокладка | 1 |
| 06 | 4639112 | Стойка | 1 |
| 07 | 4647195 | Держатель | 1 |
| 08 | J950010 | Гайка | 4 |
| 09 | A590910 | Пружинная шайба | 4 |
| 10 | A590110 | Плоская шайба | 4 |
| 11 | YA40002750 | Крышка | 1 |
| 13 | YA60006286 | Крышка | 1 |
| 13A | YA40006097 | Крышка | 1 |
| 13B | YA00005165 | Резиновая прокладка | 1 |
| 14 | J271025 | Болт с шайбой | 5 |
| 14A | J901025 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 15 | YA40008328 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX290LC-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
