Пилотные гидролинии (3) — HITACHI ZX290LC-5B

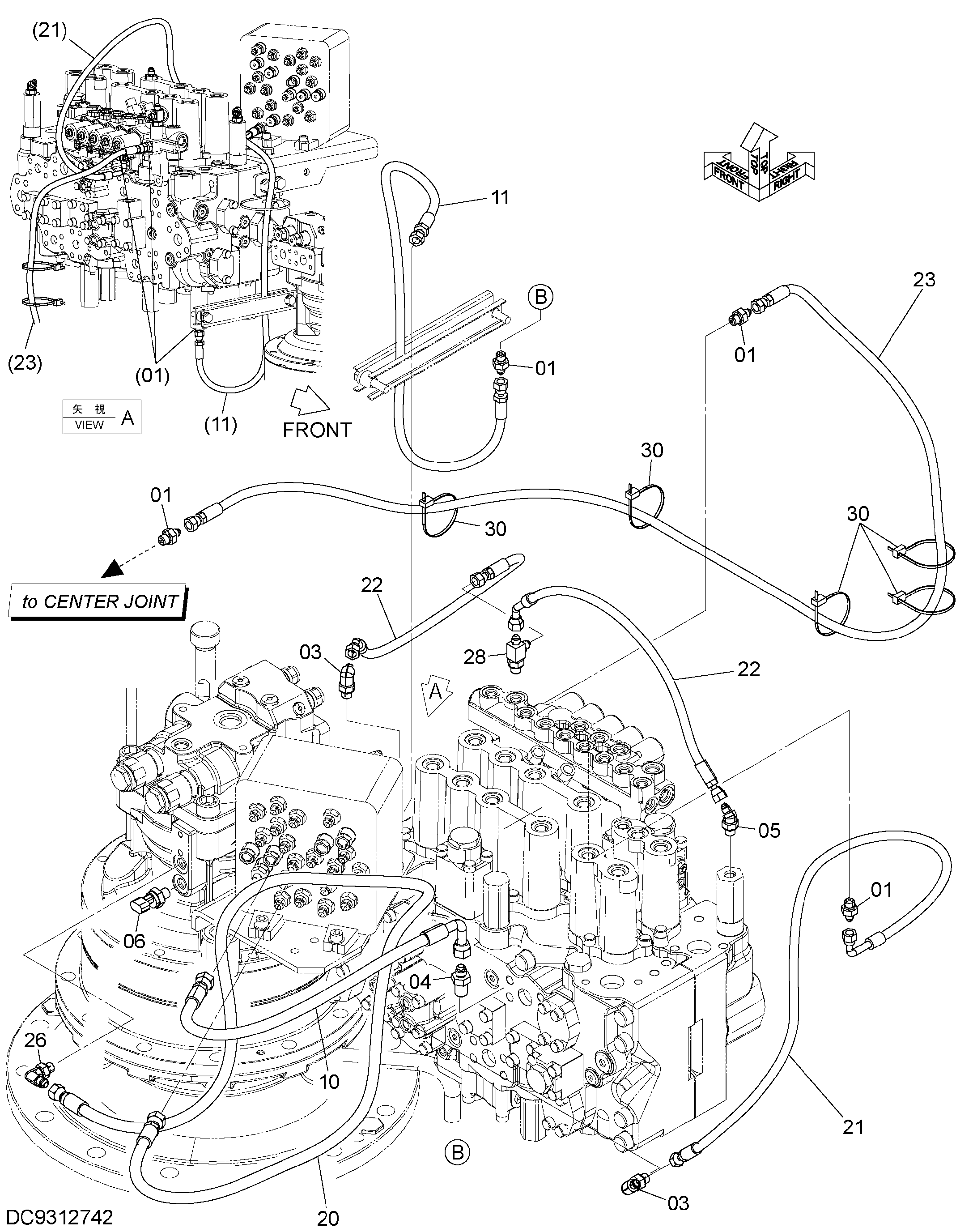

Заводская схема «Пилотные гидролинии (3)» для HITACHI ZX290LC-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | A852122 | Адаптер | 4 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 03 | A852322 | Угловой штуцер | 2 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 04 | 4202422 | Адаптер | 1 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | A852222 | Угловой штуцер | 1 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | 4436535 | Датчик давления | 1 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 4700196 | Шланг | 1 |
| 11 | 4700198 | Шланг | 1 |
| 20 | 4724797 | Шланг | 1 |
| 21 | 4724785 | Шланг | 1 |
| 22 | 4717124 | Шланг | 2 |
| 23 | 4713479 | Пластиковый шланг | 1 |
| 26 | A852323 | Угловой штуцер | 1 |
| 26A | 957366 | Уплотнительное кольцо | 1 |
| 28 | A852422 | Тройник | 1 |
| 28A | 957366 | Уплотнительное кольцо | 1 |
| 30 | 4055312 | Ленточный зажим | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX290LC-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
