Гидролинии рабочего оборудования (2P-BOOM) — HITACHI ZX290LC-5B

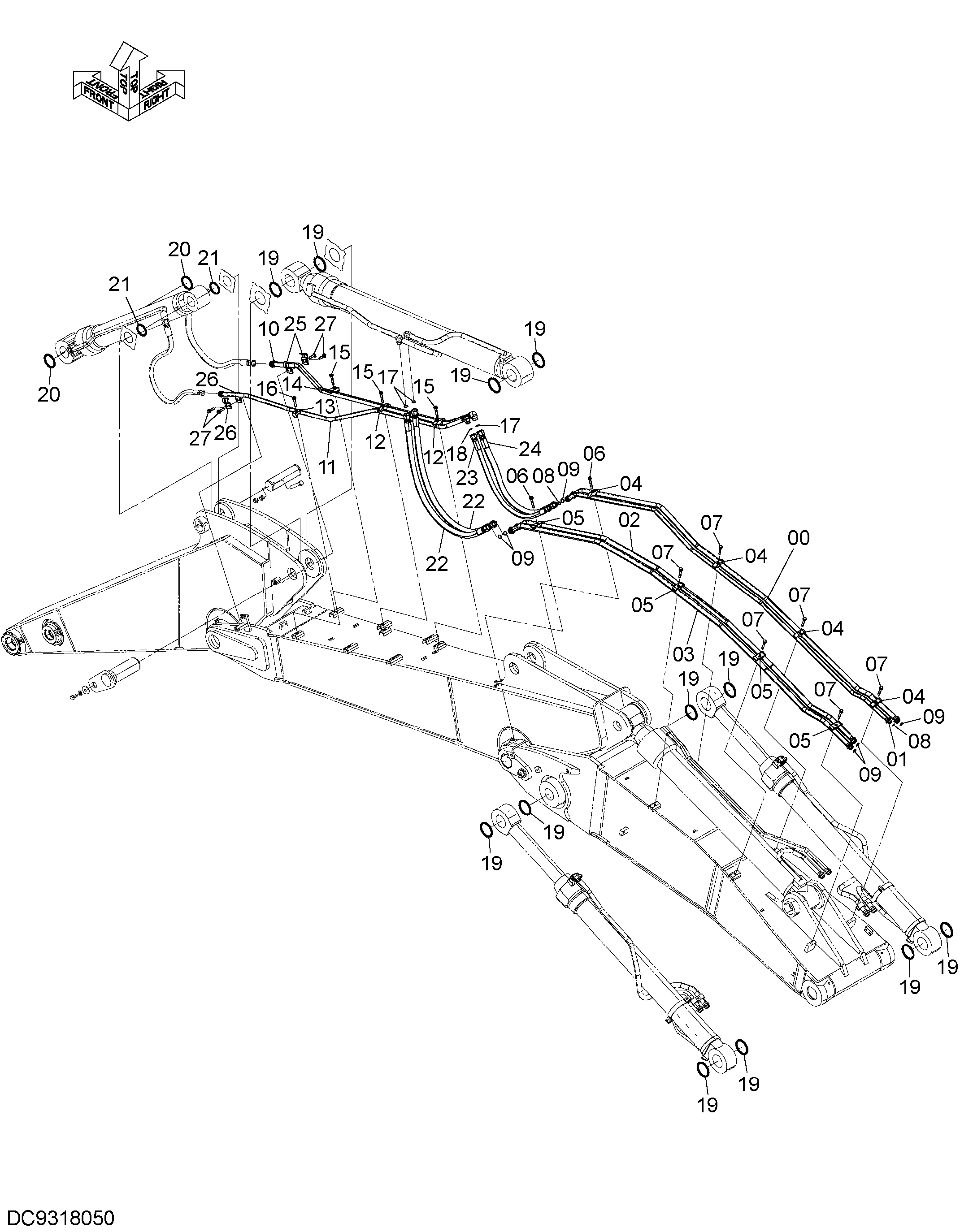

Заводская схема «Гидролинии рабочего оборудования (2P-BOOM)» для HITACHI ZX290LC-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8123596 | Трубка | 1 |
| 01 | 8101768 | Трубка | 1 |
| 02 | 8101767 | Трубка | 1 |
| 03 | 8123595 | Трубка | 1 |
| 04 | 4153488 | Хомут трубки | 4 |
| 05 | 4189860 | Хомут трубки | 4 |
| 06 | J271280 | Болт с шайбой | 2 |
| 06A | J901280 | Болт | 1 |
| 06B | J222012 | Шайба | 1 |
| 07 | J271275 | Болт с шайбой | 6 |
| 07A | J901275 | Болт | 1 |
| 07B | J222012 | Шайба | 1 |
| 08 | 4187308 | Уплотнительное кольцо | 2 |
| 09 | 4187328 | Уплотнительное кольцо | 6 |
| 10 | 8123313 | Трубка | 1 |
| 11 | 8123314 | Трубка | 1 |
| 12 | 4153488 | Хомут трубки | 2 |
| 13 | 4190126 | Хомут трубки | 1 |
| 14 | 4190127 | Хомут трубки | 1 |
| 15 | J271275 | Болт с шайбой | 3 |
| 15A | J901275 | Болт | 1 |
| 15B | J222012 | Шайба | 1 |
| 16 | J271265 | Болт с шайбой | 1 |
| 16A | J901265 | Болт | 1 |
| 16B | J222012 | Шайба | 1 |
| 17 | 4187328 | Уплотнительное кольцо | 3 |
| 18 | 4187308 | Уплотнительное кольцо | 1 |
| 19 | 4074008 | Пылезащитное уплотнение | 12 |
| 20 | 4067901 | Пылезащитное уплотнение | 2 |
| 21 | 4067902 | Пылезащитное уплотнение | 2 |
| 22 | 4643874 | Шланг | 2 |
| 23 | 4642499 | Шланг | 1 |
| 24 | 4625431 | Шланг | 1 |
| 25 | 4710794 | Хомут трубки | 2 |
| 26 | 4710793 | Хомут трубки | 2 |
| 27 | J271250 | Болт с шайбой | 4 |
| 27A | J901250 | Болт | 1 |
| 27B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX290LC-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
