Гидроцилиндр стрелы (левый) — HITACHI ZX290L-5G

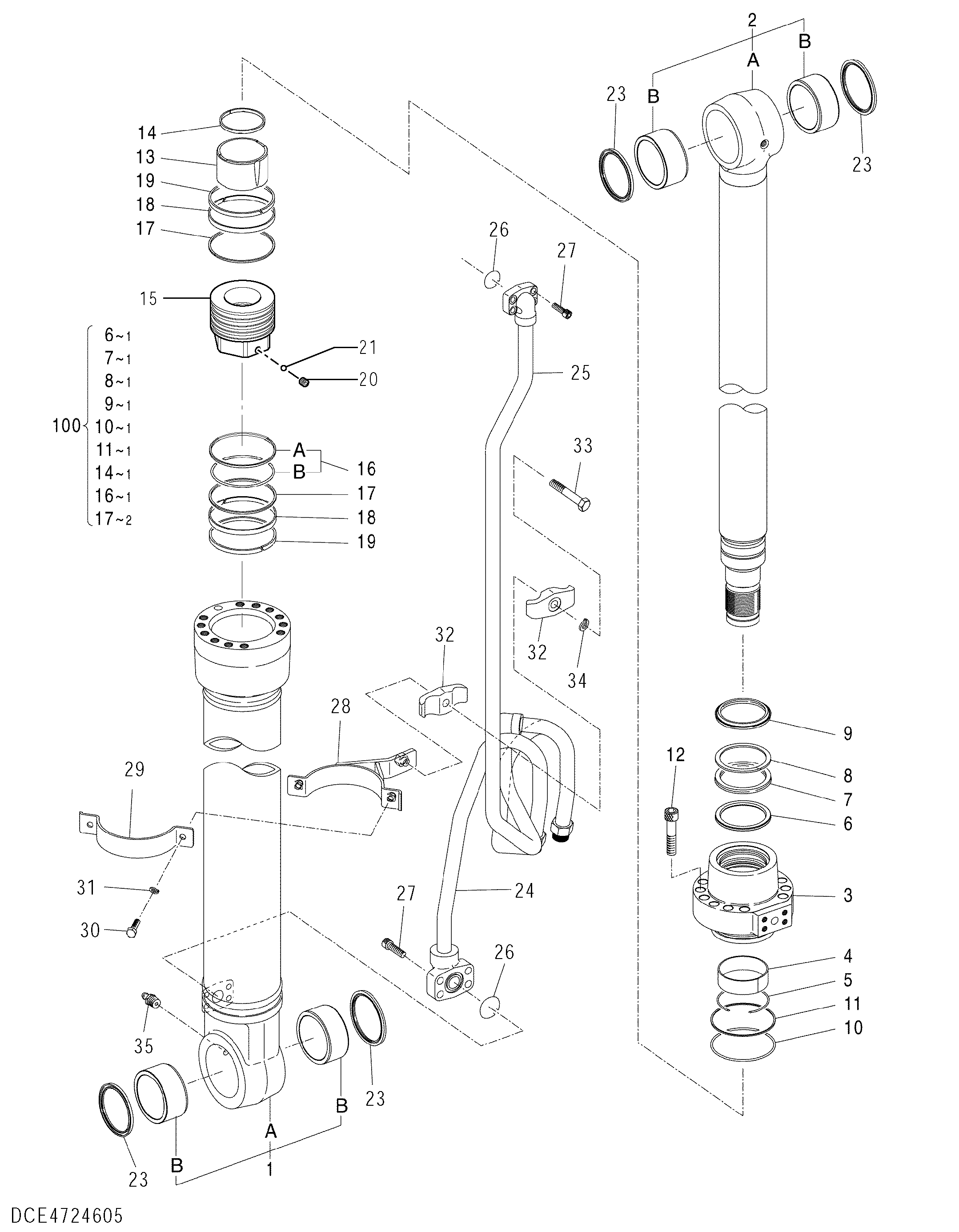

Заводская схема «Гидроцилиндр стрелы (левый)» для HITACHI ZX290L-5G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4724605 | Гидроцилиндр стрелы | 1 | |
| 1 | XB00001659 | Труба гидроцилиндра | 1 |
| 1A | XB00001653 | Труба гидроцилиндра | 1 |
| 1B | 4364501 | Втулка | 2 |
| 2 | XB00001660 | Шток поршня | 1 |
| 2A | XB00001654 | Шток поршня | 1 |
| 2B | 4364501 | Втулка | 2 |
| 3 | 0961803 | Головка гидроцилиндра | 1 |
| 4 | 0309204 | Втулка | 1 |
| 5 | 0236905 | Кольцо | 1 |
| 6 | 0997703 | Кольцо | 1 |
| 7 | 0997704 | U-образная манжета | 1 |
| 8 | 0667405 | Опорное кольцо | 1 |
| 9 | 4729050 | Грязесъёмное кольцо | 1 |
| 10 | A811130 | Уплотнительное кольцо | 1 |
| 11 | 0789107 | Опорное кольцо | 1 |
| 12 | M341880 | Болт с внутренним шестигранником | 12 |
| 13 | 0409908 | Амортизирующий подшипник | 1 |
| 14 | 0667407 | Уплотнение амортизатор | 1 |
| 15 | 1100505 | Поршень | 1 |
| 16 | 0309210 | Уплотнительное кольцо | 1 |
| 17 | 0789109 | Опорное кольцо | 2 |
| 18 | 0962104 | Направляющее кольцо | 2 |
| 19 | 0309212 | Кольцо | 2 |
| 20 | 0352715 | Установочный винт | 1 |
| 21 | 0104404 | Шарик | 1 |
| 23 | 4074008 | Пылезащитное уплотнение | 4 |
| 24 | XB00001685 | Трубка | 1 |
| 25 | XB00001686 | Трубка | 1 |
| 26 | 984614 | Уплотнительное кольцо | 2 |
| 27 | M341236 | Болт с внутренним шестигранником | 8 |
| 28-34 | XB00001661 | Комплект | 1 |
| 28 | XB00001657 | Лента | 1 |
| 29 | 0309221 | Лента | 1 |
| 30 | J901035 | Болт | 2 |
| 31 | A590910 | Пружинная шайба | 2 |
| 32 | 0236915 | Держатель | 2 |
| 33 | 0236916 | Болт | 1 |
| 34 | 0456005 | Пружинная шайба | 1 |
| 35 | J75481 | Пресс-маслёнка | 1 |
| 100 | YA00001399 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX290L-5G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
