Бортовой редуктор — HITACHI ZX290L-5G

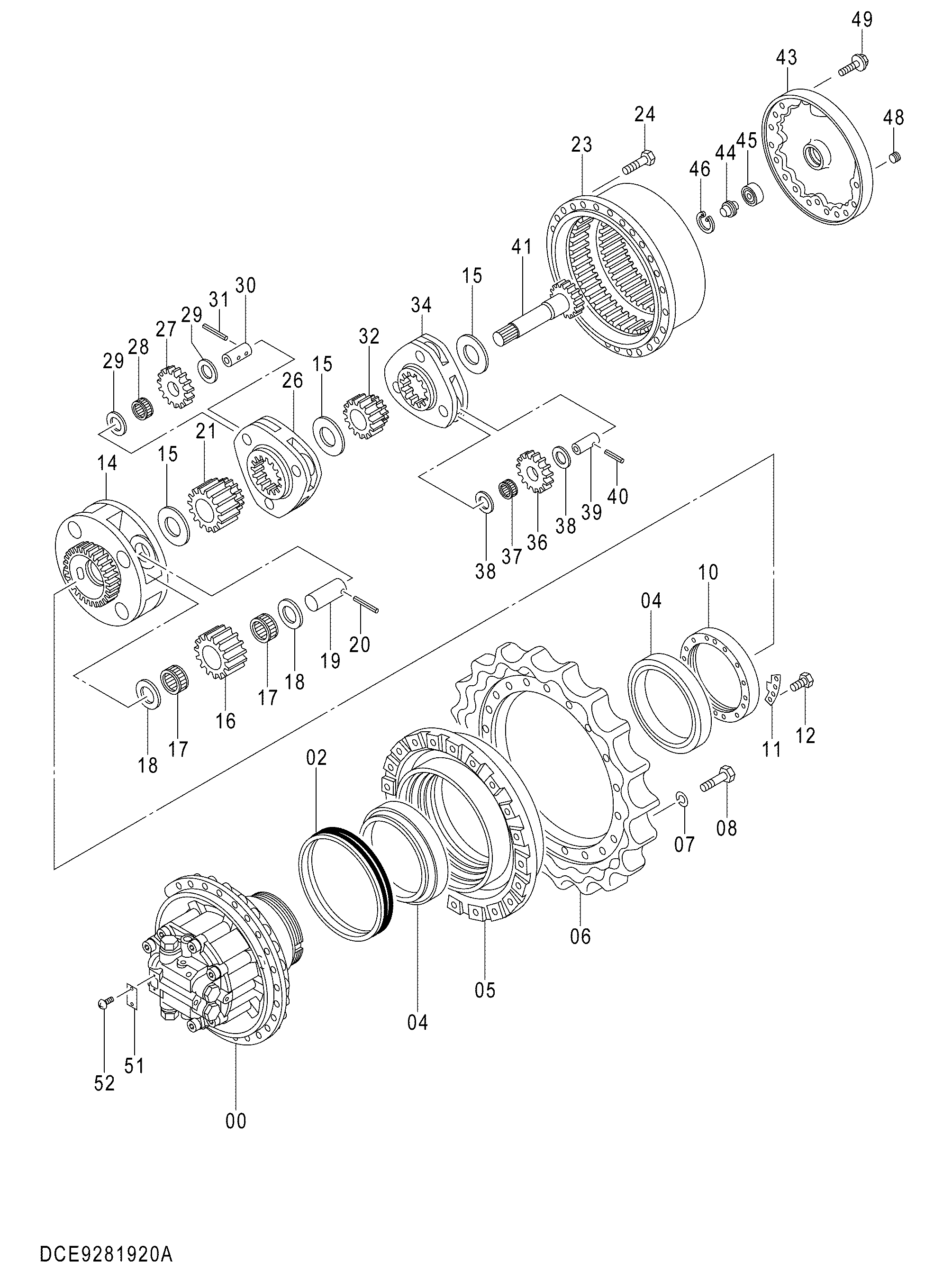

Заводская схема «Бортовой редуктор» для HITACHI ZX290L-5G. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	9281920 замена: 9281921	Бортовой редуктор	1
	9281921	Бортовой редуктор	1
00	9281841 замена: 9281842	Гидромотор	1
00	9281842	Гидромотор	1
02	4664392	Комплект уплотнений	1
04	4629674	Роликовый подшипник	2
05	1033164	Барабан	1
06	1033163	Звёздочка	1
07	A590922	Пружинная шайба	22
08	J932265	Болт	22
10	3094717	Гайка	1
11	4470326	Стопорная пластина	1
12	J901225	Болт	2
14	1032599	Водило	1
15	4621530	Проставка	3
16	3103555	Планетарная шестерня	4
17	4628768	Игольчатый подшипник	8
18	4269470	Упорная пластина	8
19	4269452	Палец	4
20	4207947	Пружинный штифт	4
21	3103554	Солнечная шестерня	1
23	1032600	Коронная шестерня	1
24	J931640	Болт	34
26	1032598	Водило	1
27	3103553	Планетарная шестерня	3
28	4445531	Игольчатый подшипник	3
29	4284521	Упорная пластина	6
30	4269451	Палец	3
31	4197763	Пружинный штифт	3
32	3103552	Солнечная шестерня	1
34	1032597	Водило	1
36	3103551	Планетарная шестерня	3
37	YB00001367	Игольчатый подшипник	3
38	4642993	Упорная пластина	6
39	4269472	Палец	3
40	4192020	Пружинный штифт	3
41	2051884	Вал проп.	1
43	1032596	Крышка	1
44	4277474	Стопорный палец	1
45	4278168	Шариковый подшипник	1
46	930451	Стопорное кольцо	1
48	4245797	Пробка	3
49	4699148	Болт с шайбой	20
52	M492564	Приводной винт	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX290L-5G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
