Механизм натяжения — HITACHI ZX290L-5G

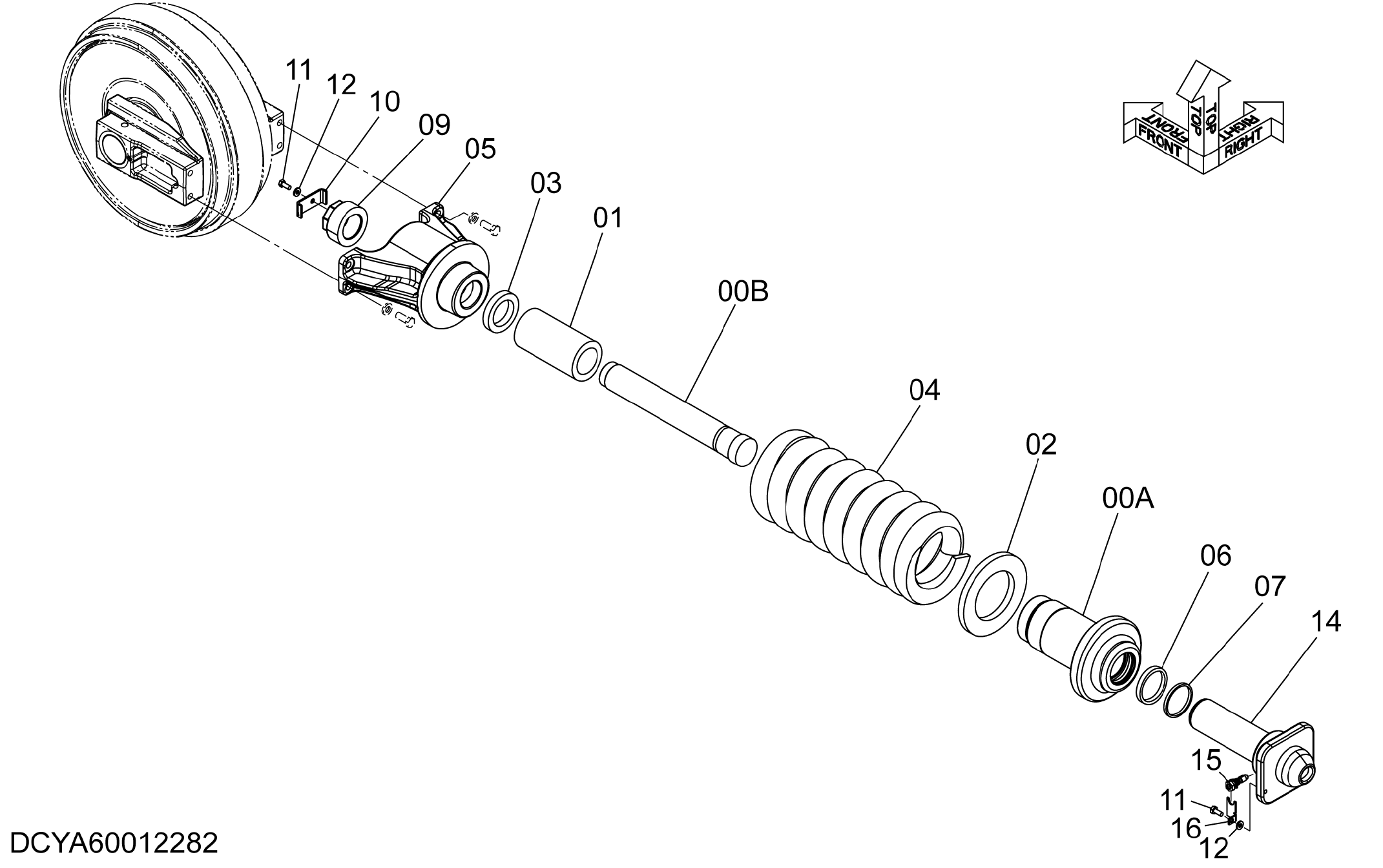

Заводская схема «Механизм натяжения» для HITACHI ZX290L-5G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00-16 | YA60012282 | Сринг гусеница | 1 |
| 00 | 9306211 | В сборе гидроцилиндр. | 1 |
| 00A | 2051759 | Гидроцилиндр | 1 |
| 00B | 3117046 | Шток | 1 |
| 01 | 4625670 | Проставка | 1 |
| 02 | 4614359 | Проставка | 1 |
| 03 | 4614360 | Проставка | 1 |
| 04 | 3102995 | Пружина | 1 |
| 05 | 1036479 | Вилка | 1 |
| 06 | 4625912 | U-образная манжета | 1 |
| 07 | 4625911 | Пылезащитное уплотнение | 1 |
| 09 | 4704061 | Гайка | 1 |
| 10 | 4704062 | Кронштейн | 1 |
| 11 | J921025 | Болт | 2 |
| 12 | J222010 | Шайба | 2 |
| 14 | 7060544 | Поршень | 1 |
| 15 | YA00020592 | Клапан | 1 |
| 16 | 4724586 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX290L-5G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
