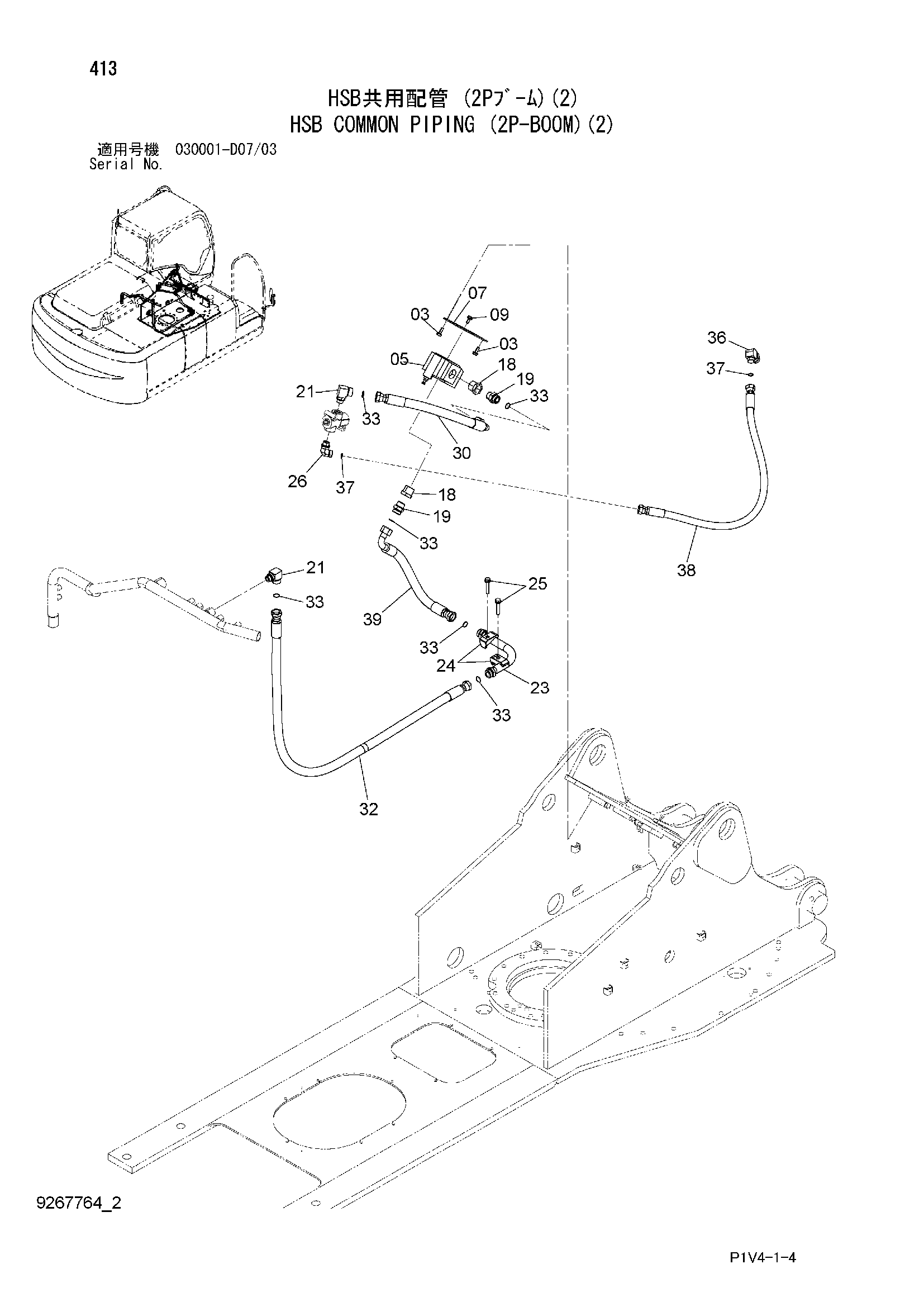

HSB общий трубопроводы (2P-BOOM)(2) — HITACHI ZX280LCN-3FHCME
Заводская схема «HSB общий трубопроводы (2P-BOOM)(2)» для HITACHI ZX280LCN-3FHCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | J271030 | Болт с шайбой | 4 |
| 03A | J901030 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 05 | 4216292 | Предохранительный клапан | 1 |
| 07 | 4653115 | Кронштейн | 1 |
| 09 | J271025 | Болт с шайбой | 3 |
| 09A | J901025 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
| 18 | 94-1605 | Переходник | 2 |
| 19 | 4208659 | Адаптер | 2 |
| 21 | A853368 | Угловой штуцер | 2 |
| 21A | 4506424 | Уплотнительное кольцо | 1 |
| 23 | 9766422 | Трубка | 1 |
| 24 | 4190127 | Хомут трубки | 2 |
| 25 | J271270 | Болт с шайбой | 2 |
| 25A | J901270 | Болт | 1 |
| 25B | J222012 | Шайба | 1 |
| 26 | A853366 | Угловой штуцер | 1 |
| 26A | 4506424 | Уплотнительное кольцо | 1 |
| 30 | 4659285 | Шланг | 1 |
| 32 | 4659199 | Шланг | 1 |
| 33 | 4187328 | Уплотнительное кольцо | 6 |
| 36 | A853386 | Угловой штуцер | 1 |
| 36A | 4506429 | Уплотнительное кольцо | 1 |
| 37 | 4187308 | Уплотнительное кольцо | 2 |
| 38 | 9266703 | Шланг в сборе | 1 |
| 38A | 4649408 | Шланг | 1 |
| 38B | 4446406 | Защитный кожух | 2 |
| 39 | 4663257 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX280LCN-3FHCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
