Гидролинии хода (LC, LCN) — HITACHI ZX280LCN-3FHCME

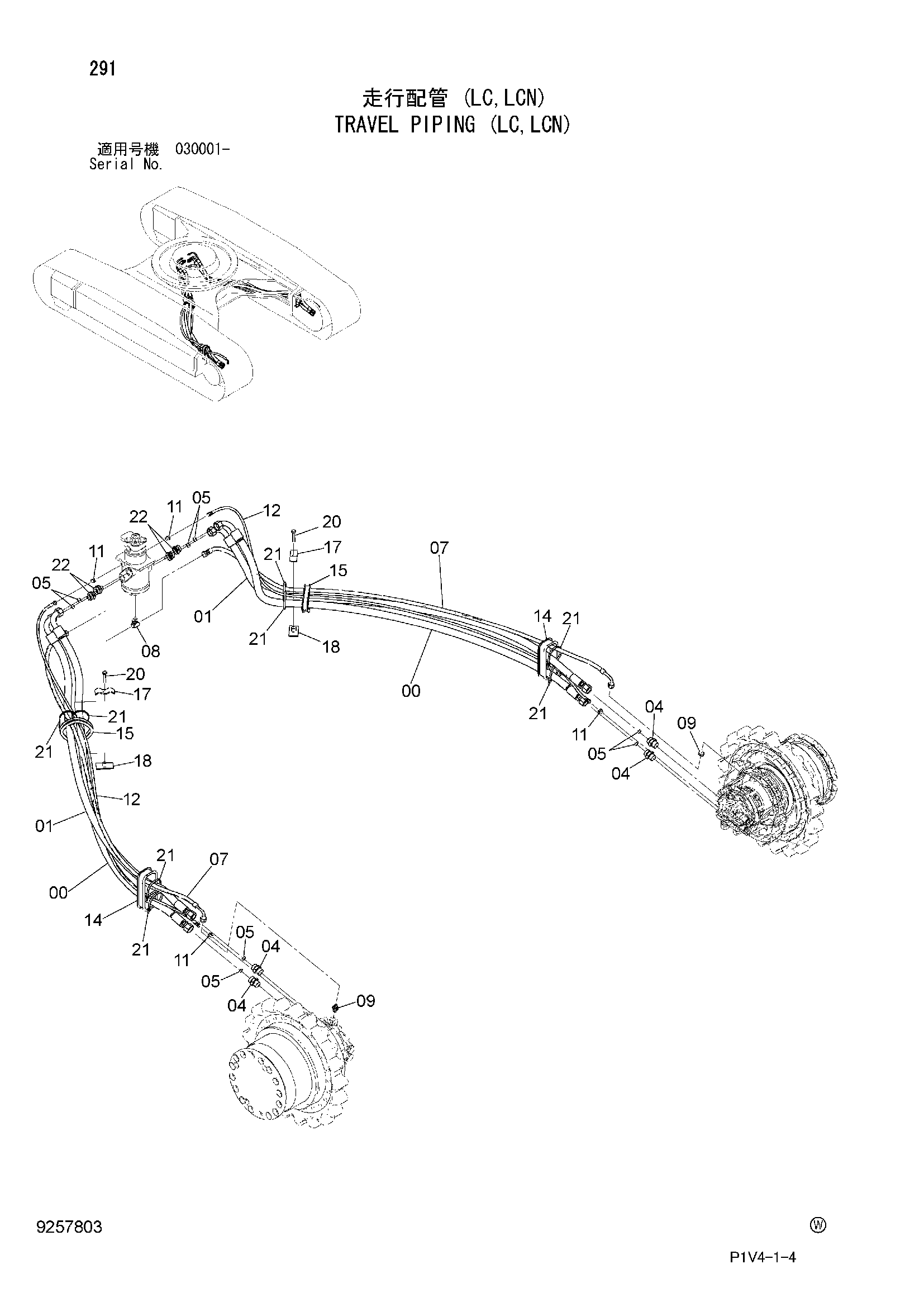

Заводская схема «Гидролинии хода (LC, LCN)» для HITACHI ZX280LCN-3FHCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4635303 | Шланг | 2 |
| 01 | 4635305 | Шланг | 2 |
| 04 | A853188 | Адаптер | 4 |
| 04A | 4506429 | Уплотнительное кольцо | 1 |
| 05 | 4187328 | Уплотнительное кольцо | 8 |
| 07 | 4459641 | Пластиковый шланг | 2 |
| 08 | A852544 | Тройник | 1 |
| 08A | 4506418 | Уплотнительное кольцо | 1 |
| 09 | A852144 | Адаптер | 2 |
| 09A | 4506418 | Уплотнительное кольцо | 1 |
| 11 | A852122 | Адаптер | 4 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 12 | 4429283 | Пластиковый шланг | 2 |
| 14 | 4627953 | Резиновая втулка | 2 |
| 15 | 4428098 | Резиновая втулка | 2 |
| 17 | 4202103 | Хомут | 2 |
| 18 | 9736782 | Хомут | 2 |
| 20 | J901265 | Болт | 2 |
| 21 | 4121859 | Ленточный зажим | 8 |
| 22 | 4189601 | Адаптер | 4 |
| 22A | 4506424 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX280LCN-3FHCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
