Пилотные гидролинии (поток производительность селектор)(3) — HITACHI ZX280LCN-3FAMS

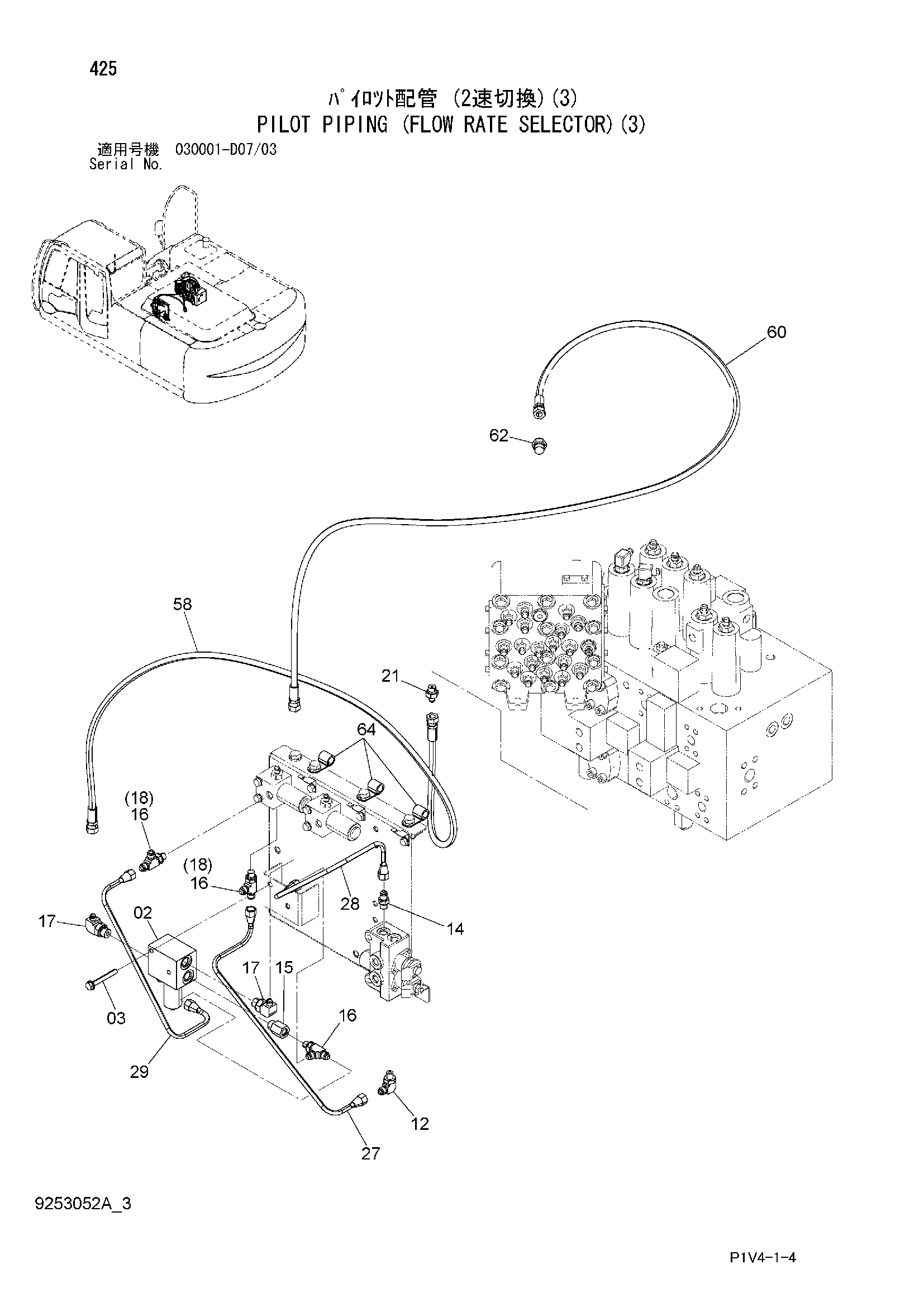

Заводская схема «Пилотные гидролинии (поток производительность селектор)(3)» для HITACHI ZX280LCN-3FAMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4472347 | Клапан редукинг | 1 |
| 03 | J260865 | Болт с шайбой | 2 |
| 03A | J900865 | Болт | 1 |
| 03B | A590108 | Плоская шайба | 1 |
| 12 | 4293950 | Угловой штуцер | 1 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 4255304 | Штуцер трубки | 1 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 15 | 4263446 | Переходник S | 1 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | 4344050 | Тройник | 3 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 17 | A852332 | Угловой штуцер | 2 |
| 17A | 4509180 | Уплотнительное кольцо | 1 |
| 18 | 4479162 | Тройник | 2 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 21 | A852122 | Адаптер | 1 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 27 | 3104882 | Трубка | 1 |
| 28 | 3104884 | Трубка | 1 |
| 29 | 3104885 | Трубка | 1 |
| 58 | 9264948 | Шланг в сборе | 1 |
| 58A | 4648461 | Шланг | 1 |
| 58B | 4327293 | Защитный кожух | 3 |
| 60 | 9265186 | Шланг в сборе | 1 |
| 60A | 4655740 | Шланг | 1 |
| 60B | 4327293 | Защитный кожух | 1 |
| 62 | A852132 | Адаптер | 1 |
| 62A | 4509180 | Уплотнительное кольцо | 1 |
| 64 | 4190263 | Зажим | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX280LCN-3FAMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
