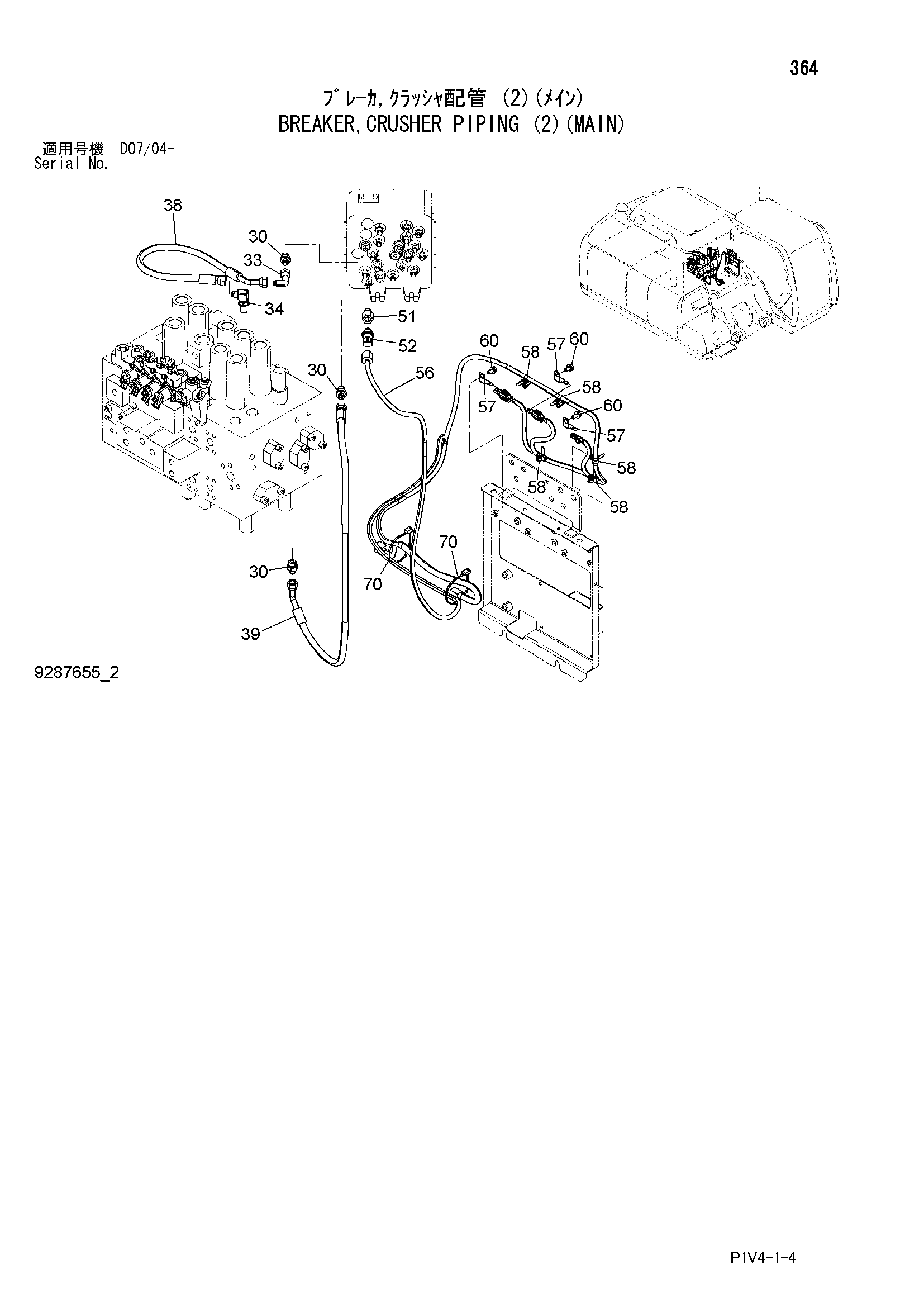

Гидромолот, гидроножницы трубопроводы (2)(основной) — HITACHI ZX280LCN-3FAMS
Заводская схема «Гидромолот, гидроножницы трубопроводы (2)(основной)» для HITACHI ZX280LCN-3FAMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 30 | A852133 | Адаптер | 3 |
| 30A | 4509180 | Уплотнительное кольцо | 1 |
| 33 | 4239976 | Унион S | 1 |
| 34 | 4208913 | Угловой штуцер | 1 |
| 34A | 4509180 | Уплотнительное кольцо | 1 |
| 38 | 4453063 | Шланг | 1 |
| 39 | 4654406 | Шланг | 1 |
| 51 | 4263446 | Переходник S | 1 |
| 51A | 4509180 | Уплотнительное кольцо | 1 |
| 52 | 4436535 | Датчик давления | 1 |
| 52A | 957366 | Уплотнительное кольцо | 1 |
| 56 | 3111812 | Жгут проводов | 1 |
| 57 | 4683654 | Кронштейн | 3 |
| 58 | 4254600 | Зажим | 5 |
| 60 | J260816 | Болт с шайбой | 3 |
| 60A | J900816 | Болт | 1 |
| 60B | A590108 | Плоская шайба | 1 |
| 70 | 4055312 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX280LCN-3FAMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
