Шланг защита от разрыва клапан трубопроводы (рукоять) — HITACHI ZX280LCN-3FAMS

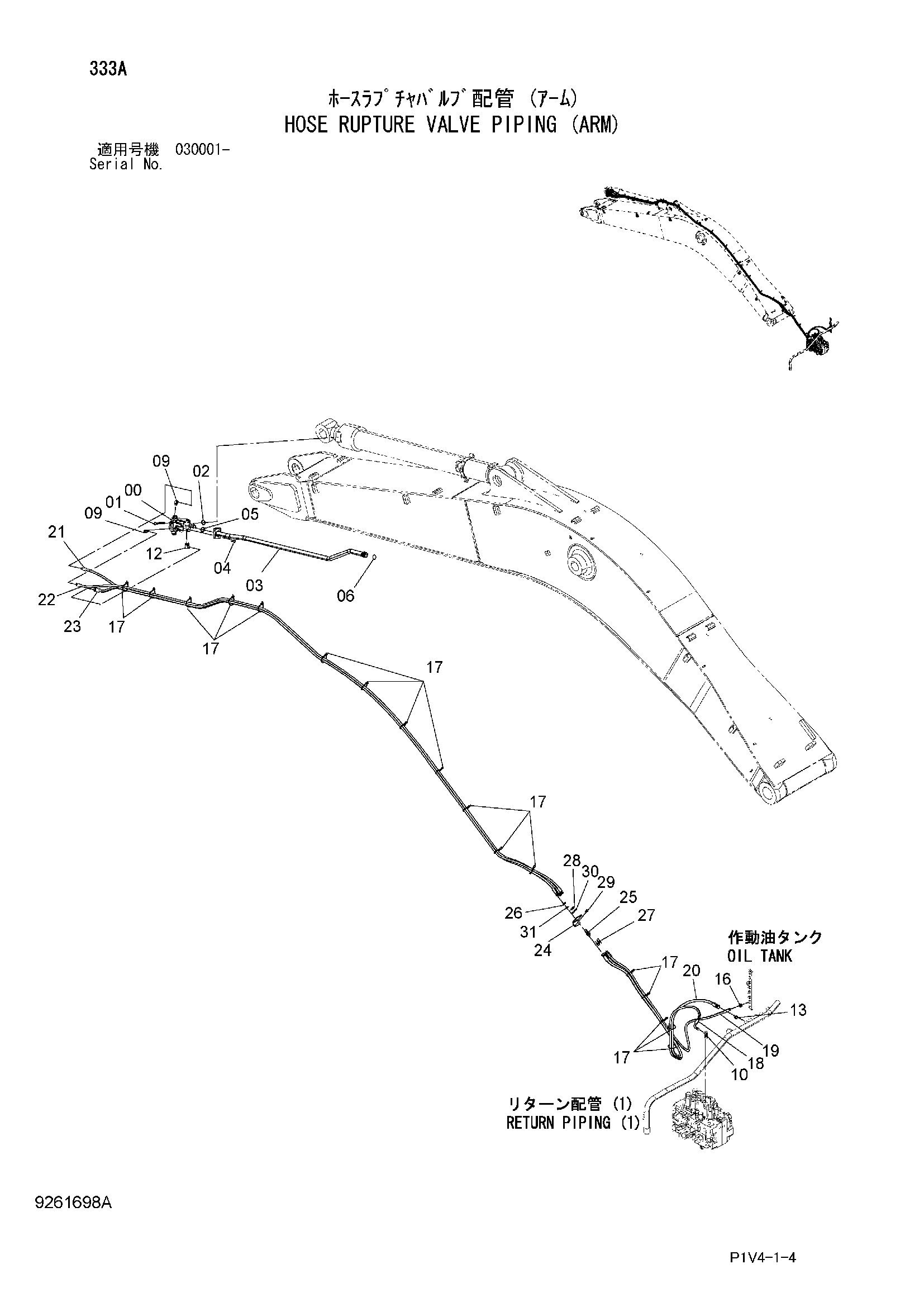

Заводская схема «Шланг защита от разрыва клапан трубопроводы (рукоять)» для HITACHI ZX280LCN-3FAMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4645162 | Удерживающий клапан | 1 |
| 01 | J781202 | Болт с внутренним шестигранником | 4 |
| 02 | 984614 | Уплотнительное кольцо | 1 |
| 03 | 8104123 | Трубка | 1 |
| 04 | J781240 | Болт с внутренним шестигранником | 4 |
| 05 | A811035 | Уплотнительное кольцо | 1 |
| 06 | 4187328 | Уплотнительное кольцо | 1 |
| 09 | A852323 | Угловой штуцер | 2 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 4208910 | Тройник | 1 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | A852344 | Угловой штуцер | 1 |
| 12A | 4506418 | Уплотнительное кольцо | 1 |
| 13 | A852134 | Адаптер | 1 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | A852133 | Адаптер | 1 |
| 16A | 4509180 | Уплотнительное кольцо | 1 |
| 17 | 4055312 | Ленточный зажим | 17 |
| 18 | 9268708 | Шланг в сборе | 1 |
| 18A | 4660286 | Шланг | 1 |
| 18B | 4327293 | Защитный кожух | 6 |
| 19 | 9268707 | Шланг в сборе | 1 |
| 19A | 4660285 | Шланг | 1 |
| 19B | 4327293 | Защитный кожух | 6 |
| 20 | 9231819 | Шланг в сборе | 1 |
| 20A | 4305134 | Шланг | 1 |
| 20B | 4327294 | Защитный кожух | 5 |
| 21 | 9268698 | Шланг в сборе | 1 |
| 21A | 4660217 | Шланг | 1 |
| 21B | 4327293 | Защитный кожух | 15 |
| 22 | 9268701 | Шланг в сборе | 1 |
| 22A | 4660216 | Шланг | 1 |
| 22B | 4327293 | Защитный кожух | 15 |
| 23 | 9268703 | Шланг в сборе | 1 |
| 23A | 4429363 | Шланг | 1 |
| 23B | 4327293 | Защитный кожух | 18 |
| 24 | 4654129 | Кронштейн | 1 |
| 25 | 4315207 | Адаптер | 1 |
| 26 | 4316589 | Гайка | 1 |
| 27 | 4202532 | Адаптер | 2 |
| 28 | 4202531 | Гайка | 2 |
| 29 | J271030 | Болт с шайбой | 2 |
| 29A | J901030 | Болт | 1 |
| 29B | J222010 | Шайба | 1 |
| 30 | A590116 | Плоская шайба | 2 |
| 31 | A590120 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX280LCN-3FAMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
