Гидролинии рабочего оборудования (моноблочный стрела) — HITACHI ZX280LCH-3

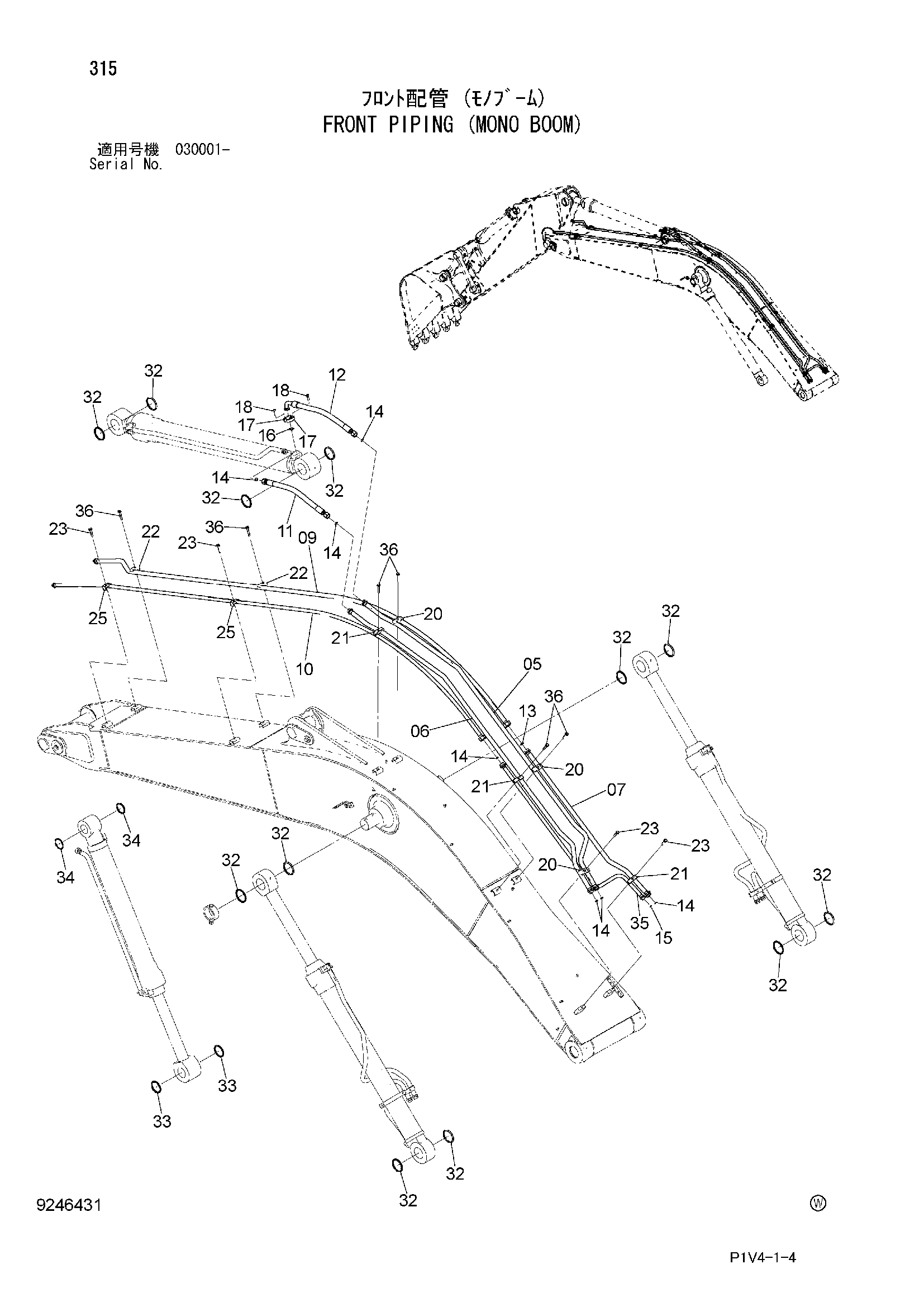

Заводская схема «Гидролинии рабочего оборудования (моноблочный стрела)» для HITACHI ZX280LCH-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 05 | 8066502 | Трубка | 1 |
| 06 | 8066503 | Трубка | 1 |
| 07 | 9746887 | Трубка | 1 |
| 09 | 8066506 | Трубка | 1 |
| 10 | 8066507 | Трубка | 1 |
| 11 | 4622750 | Шланг | 1 |
| 12 | 4628534 замена: 4620800 | Шланг | 1 |
| 12 | 4620800 | Шланг | 1 |
| 13 | 4187329 | Уплотнительное кольцо | 1 |
| 14 | 4187328 | Уплотнительное кольцо | 7 |
| 15 | 4187308 | Уплотнительное кольцо | 1 |
| 16 | 966993 | Уплотнительное кольцо | 1 |
| 17 | 4085560 | Разъёмный фланец | 2 |
| 18 | J781240 | Болт с внутренним шестигранником | 4 |
| 20 | 4189860 | Хомут трубки | 3 |
| 21 | 4153488 | Хомут трубки | 3 |
| 22 | 4190127 | Хомут трубки | 2 |
| 23 | J271265 | Болт с шайбой | 4 |
| 23A | J901265 | Болт | 1 |
| 23B | J222012 | Шайба | 1 |
| 25 | 4190126 | Хомут трубки | 2 |
| 32 | 4074008 | Пылезащитное уплотнение | 12 |
| 33 | 4067901 | Пылезащитное уплотнение | 2 |
| 34 | 4067902 | Пылезащитное уплотнение | 2 |
| 35 | 9765105 | Трубка | 1 |
| 36 | J271275 | Болт с шайбой | 6 |
| 36A | J901275 | Болт | 1 |
| 36B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX280LCH-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
