NPK общий трубопроводы (2) — HITACHI ZX280LCH-3

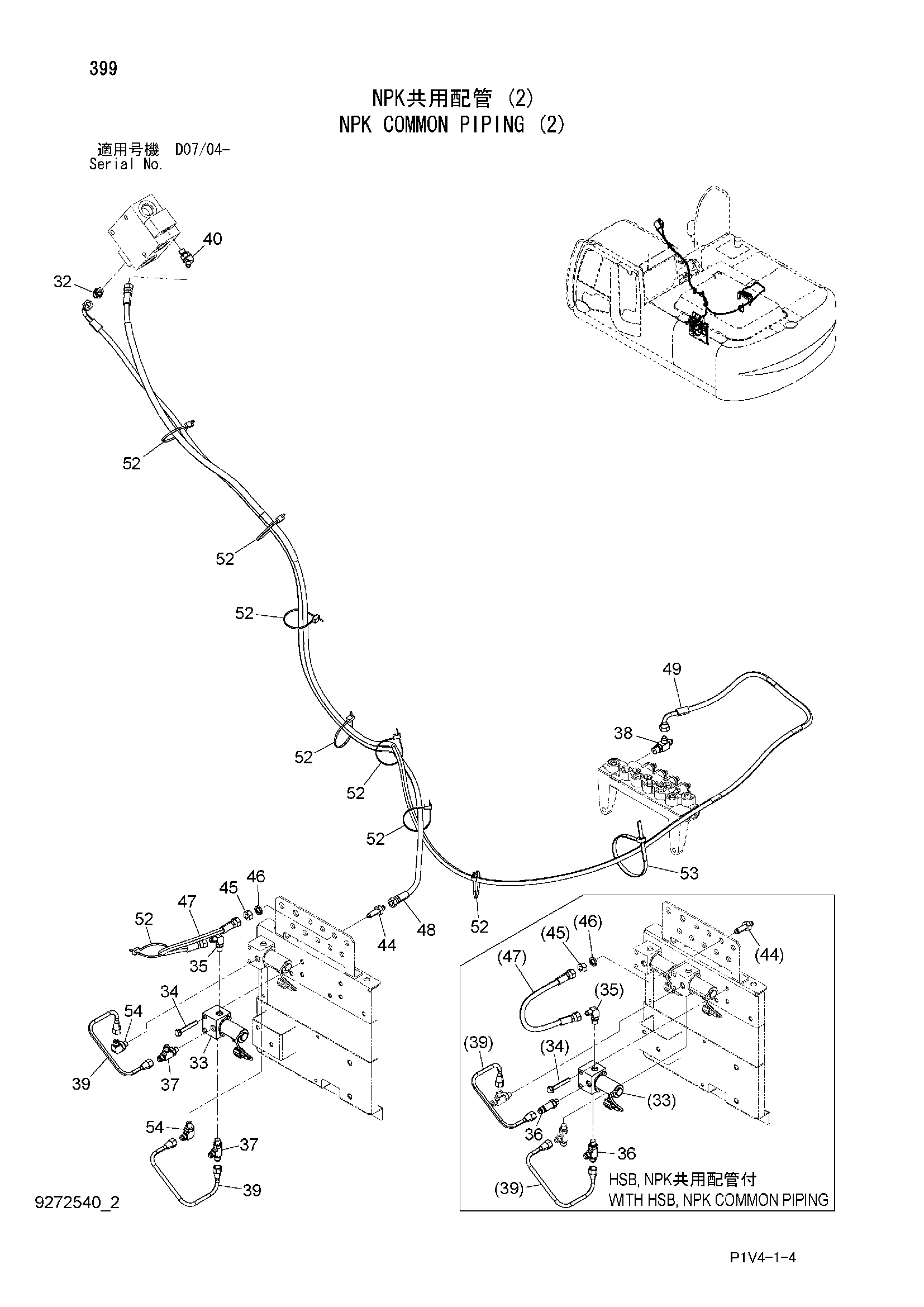

Заводская схема «NPK общий трубопроводы (2)» для HITACHI ZX280LCH-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 32 | A852122 | Адаптер | 1 |
| 32A | 957366 | Уплотнительное кольцо | 1 |
| 33 | 4261289 | Электромагнитный клапан | 1 |
| 34 | J260860 | Болт с шайбой | 2 |
| 34A | J900860 | Болт | 1 |
| 34B | A590108 | Плоская шайба | 1 |
| 35 | A852322 | Угловой штуцер | 1 |
| 35A | 957366 | Уплотнительное кольцо | 1 |
| 36 | 4479162 | Тройник | 2 |
| 36A | 957366 | Уплотнительное кольцо | 1 |
| 37 | 4344050 | Тройник | 2 |
| 37A | 957366 | Уплотнительное кольцо | 1 |
| 38 | A852422 | Тройник | 1 |
| 38A | 957366 | Уплотнительное кольцо | 1 |
| 39 | 3104881 | Трубка | 2 |
| 40 | A852222 | Угловой штуцер | 1 |
| 40A | 957366 | Уплотнительное кольцо | 1 |
| 44 | 4248117 | Адаптер | 1 |
| 45 | 4209198 | Гайка | 1 |
| 46 | A590912 | Пружинная шайба | 1 |
| 47 | 4678900 | Шланг (P3) | 1 |
| 48 | 9285542 | Шланг в сборе | 1 |
| 48A | 4678906 | Шланг (P3) | 1 |
| 48B | 4327293 | Защитный кожух | 4 |
| 49 | 9269705 | Шланг в сборе | 1 |
| 49A | 4654025 | Шланг (DM) | 1 |
| 49B | 4327293 | Защитный кожух | 4 |
| 52 | 4055312 | Ленточный зажим | 8 |
| 53 | 4121859 | Ленточный зажим | 1 |
| 54 | 4293950 | Угловой штуцер | 2 |
| 54A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX280LCH-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
