HSB общий трубопроводы (2P-BOOM)(1) — HITACHI ZX280LCH-3

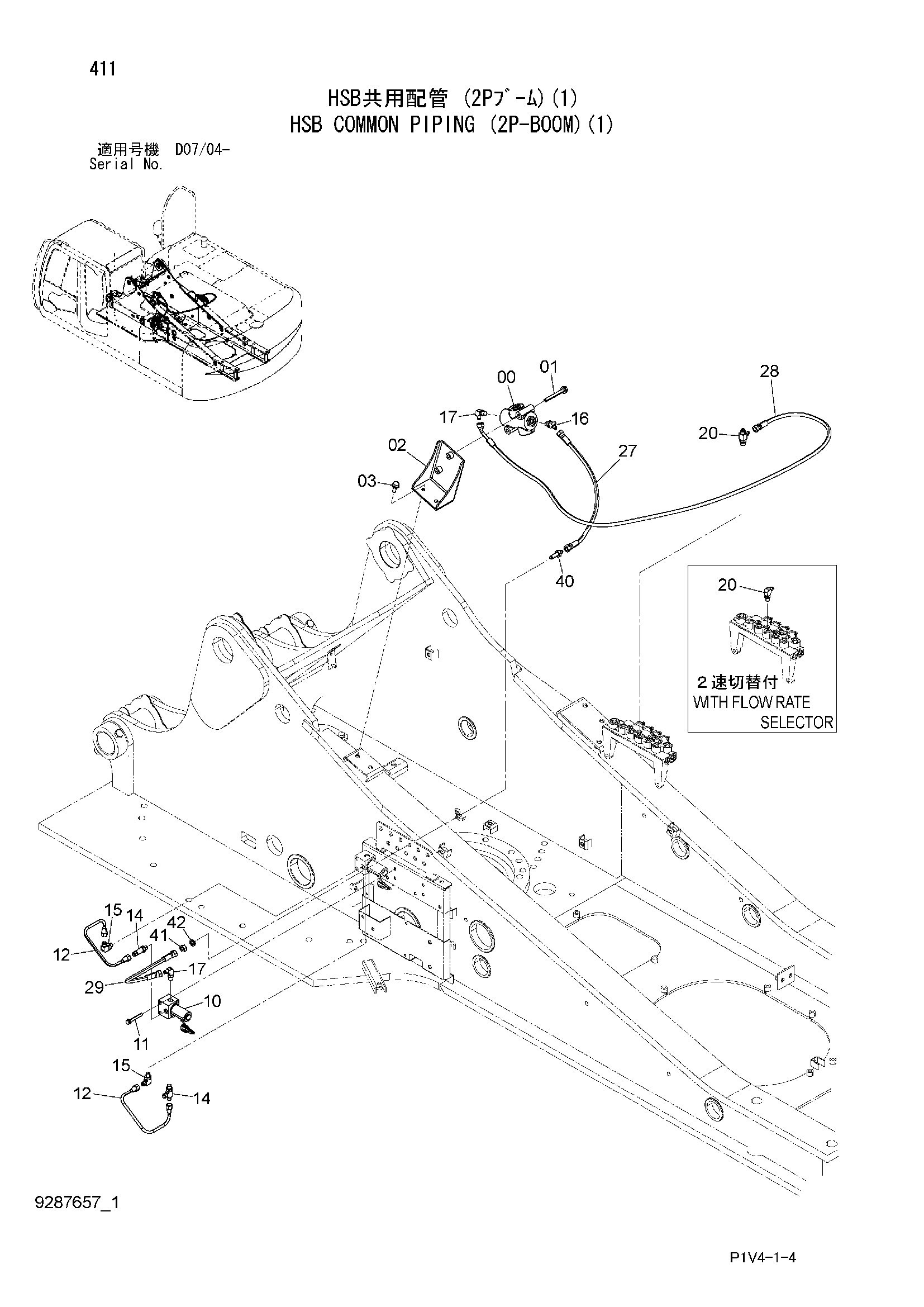

Заводская схема «HSB общий трубопроводы (2P-BOOM)(1)» для HITACHI ZX280LCH-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4629744 | Запорный клапан | 1 |
| 01 | J271085 | Болт с шайбой | 2 |
| 01A | J901085 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 02 | 8105839 | Кронштейн | 1 |
| 03 | J271030 | Болт с шайбой | 2 |
| 03A | J901030 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 10 | 4261289 | Клапан SOL. | 1 |
| 11 | J260860 | Болт с шайбой | 2 |
| 11A | J900860 | Болт | 1 |
| 11B | A590108 | Плоская шайба | 1 |
| 12 | 3104881 | Трубка | 2 |
| 14 | 4479162 | Тройник | 2 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 15 | 4293950 | Угловой штуцер | 2 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 16 | A852222 | Угловой штуцер | 1 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 17 | A852322 | Угловой штуцер | 2 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 20 | A852422 | Тройник | 1 |
| 20 | A852322 | Угловой штуцер | 1 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 27 | 4681557 | Шланг | 1 |
| 28 | 4613923 | Шланг | 1 |
| 29 | 4678899 | Шланг | 1 |
| 40 | 4248117 | Адаптер | 1 |
| 41 | 4209198 | Гайка | 1 |
| 42 | A590912 | Пружинная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX280LCH-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
