Пилотные гидролинии (G) — HITACHI ZX280LCH-3

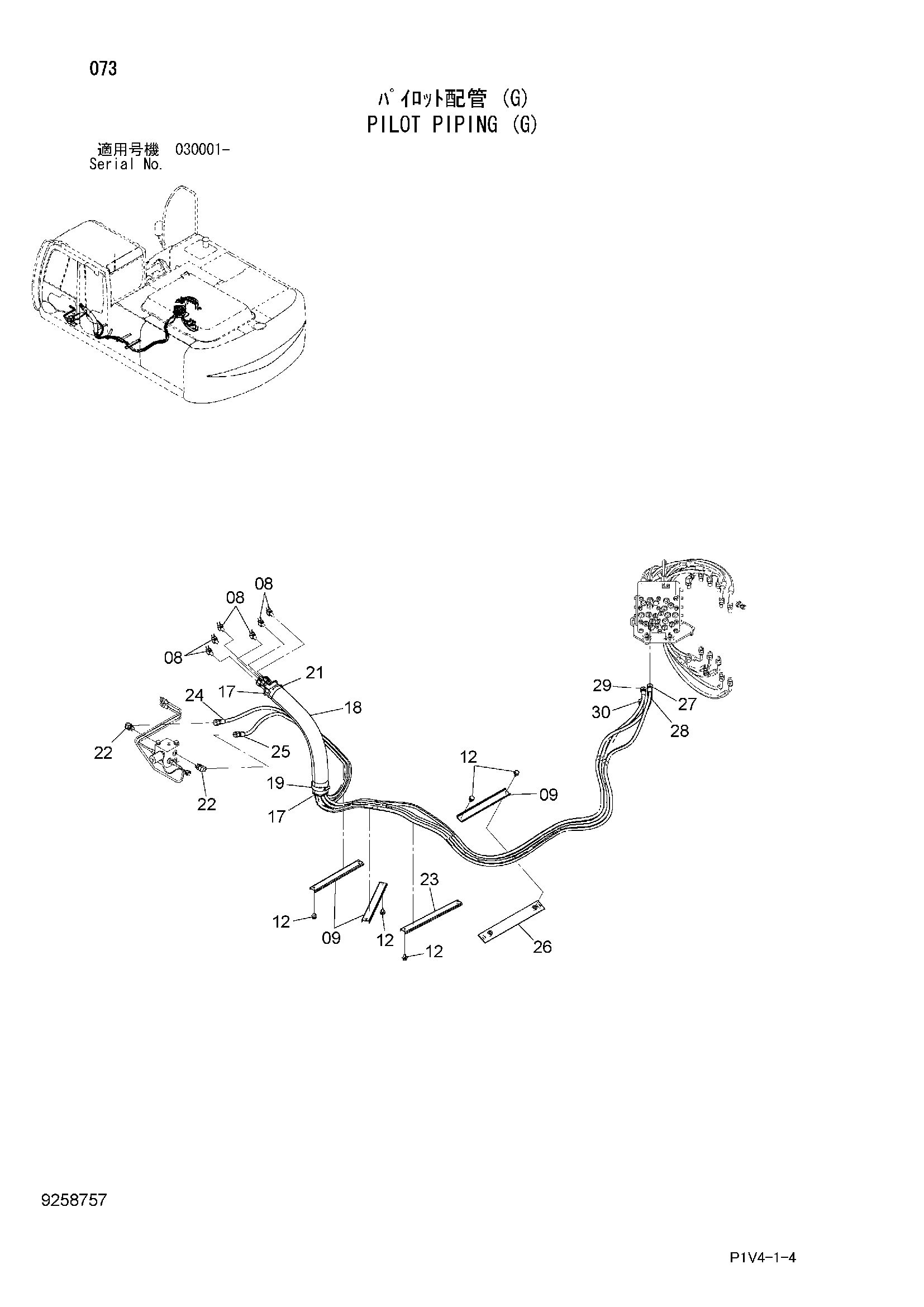

Заводская схема «Пилотные гидролинии (G)» для HITACHI ZX280LCH-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 08 | A852223 | Угловой штуцер | 6 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 4341877 | Хомут шланга | 3 |
| 12 | J271020 | Болт с шайбой | 8 |
| 12A | J901020 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 17 | 3079728 | Втулка | 2 |
| 18 | 4629782 | Шланг | 1 |
| 19 | 4351774 | Хомут провод | 1 |
| 21 | 4323613 | Ленточный зажим | 1 |
| 22 | A852333 | Угловой штуцер | 2 |
| 22A | 4509180 | Уплотнительное кольцо | 1 |
| 23 | 4425177 | Хомут шланга | 1 |
| 24 | 4639632 | Пластиковый шланг | 1 |
| 25 | 4639633 | Пластиковый шланг | 1 |
| 26 | 9765409 | Кронштейн | 1 |
| 27 | 4647399 | Пластиковый шланг | 1 |
| 27 | 4707812 замена: 4647399 | Шланг | 1 |
| 28 | 4640260 | Пластиковый шланг | 1 |
| 28 | 4707813 замена: 4640260 | Шланг | 1 |
| 29 | 4647396 | Пластиковый шланг | 1 |
| 29 | 4656029 замена: 4647396 | Шланг | 1 |
| 30 | 4647398 | Пластиковый шланг | 1 |
| 30 | 4707814 замена: 4647398 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX280LCH-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
