NPK общий трубопроводы (1) — HITACHI ZX280LCH-3

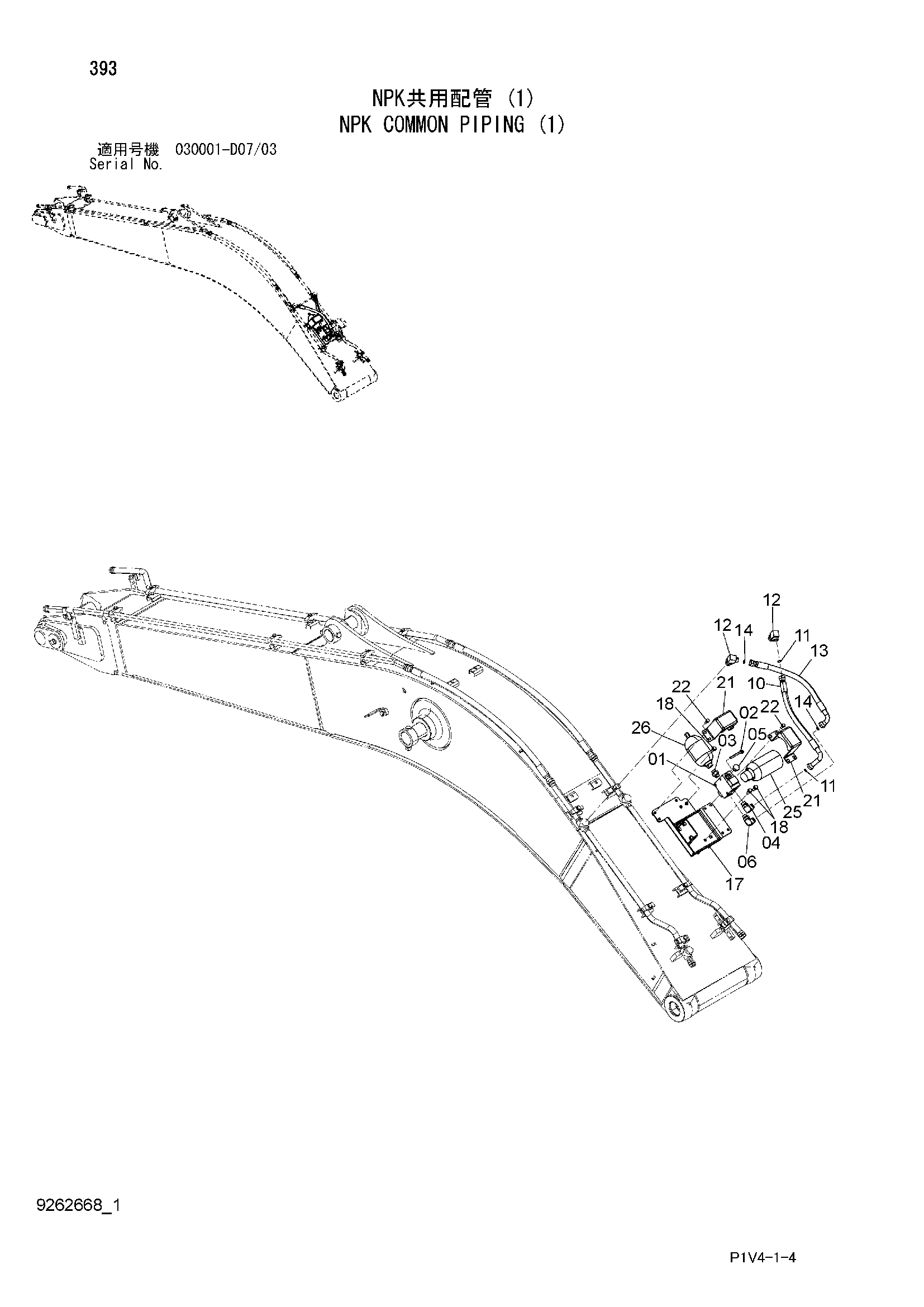

Заводская схема «NPK общий трубопроводы (1)» для HITACHI ZX280LCH-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4629740 | Запорный клапан | 1 |
| 02 | J271000 | Болт с шайбой | 3 |
| 02A | J901000 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 03 | 4224932 | Адаптер | 2 |
| 03A | 4506424 | Уплотнительное кольцо | 2 |
| 04 | A853366 | Угловой штуцер | 1 |
| 04A | 4506424 | Уплотнительное кольцо | 1 |
| 05 | A885006 | Пробка | 1 |
| 05A | 4506424 | Уплотнительное кольцо | 1 |
| 06 | 4322739 | Угловой штуцер | 1 |
| 06A | 4506424 | Уплотнительное кольцо | 1 |
| 10 | 4642849 | Шланг | 1 |
| 11 | 4187308 | Уплотнительное кольцо | 2 |
| 12 | A853386 | Угловой штуцер | 2 |
| 12A | 4506429 | Уплотнительное кольцо | 1 |
| 13 | 4642848 | Шланг | 1 |
| 14 | 4187308 | Уплотнительное кольцо | 2 |
| 17 | 7049356 | Кронштейн | 1 |
| 18 | J271240 | Болт с шайбой | 4 |
| 18A | J901240 | Болт | 1 |
| 18B | J222012 | Шайба | 1 |
| 21 | 4633736 | Крышка | 2 |
| 22 | J271035 | Болт с шайбой | 7 |
| 22A | J901035 | Болт | 1 |
| 22B | J222010 | Шайба | 1 |
| 25 | 4461979 | Гидроаккумулятор | 1 |
| 26 | 4642459 | Гидроаккумулятор | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX280LCH-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
