Сиденье стойка — HITACHI ZX280LCH-3

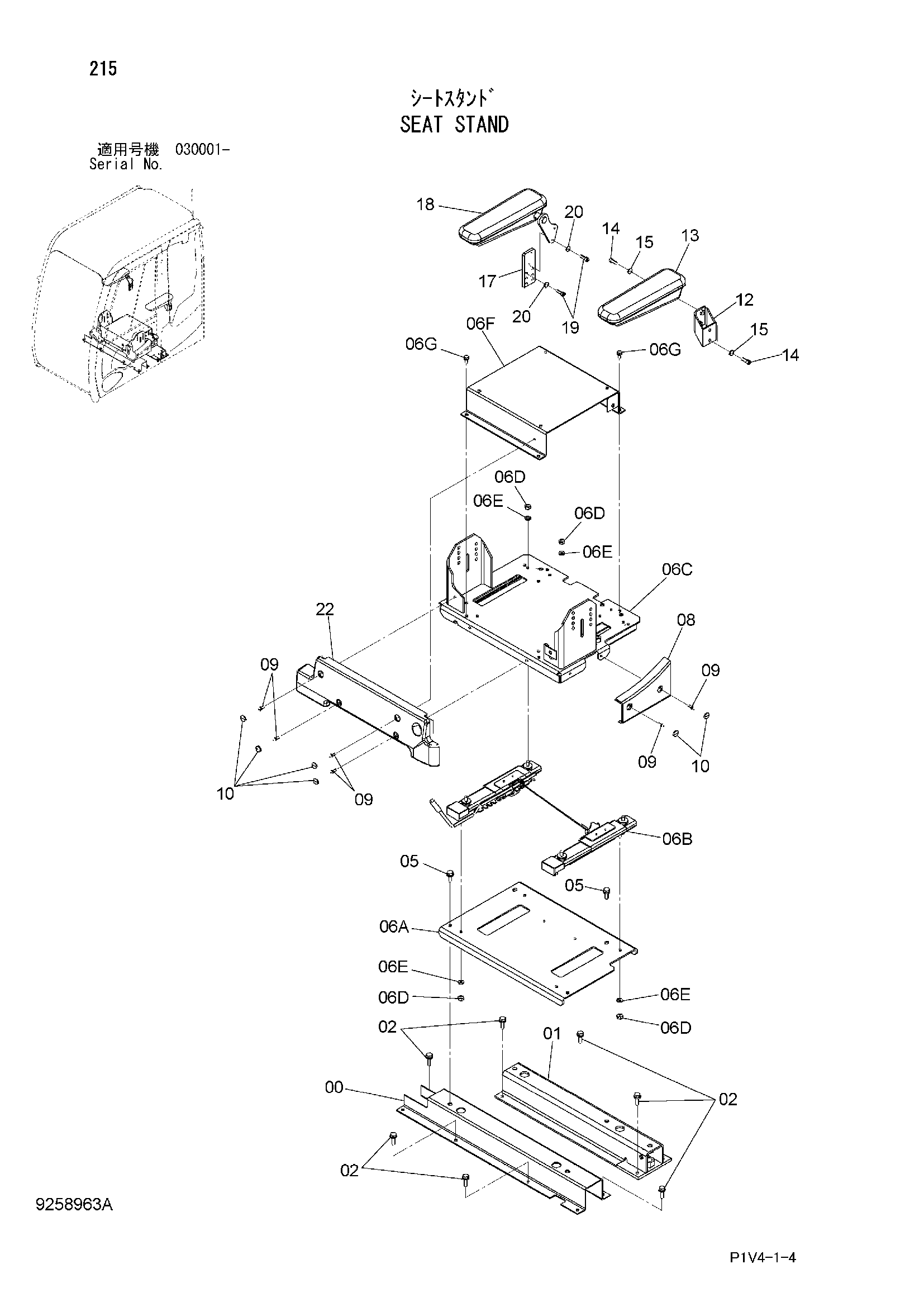

Заводская схема «Сиденье стойка» для HITACHI ZX280LCH-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8098869 | Стойка | 1 |
| 01 | 8098870 | Стойка | 1 |
| 02 | J271035 | Болт с шайбой | 11 |
| 02A | J901035 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 05 | J271030 | Болт с шайбой | 4 |
| 05A | J901030 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 06 | 9258979 | Водило в сборе | 1 |
| 06A | 8101964 | Пластина | 1 |
| 06B | 4631364 | Ползун | 1 |
| 06C | 6024037 | Водило | 1 |
| 06D | J952010 | Гайка | 8 |
| 06E | J222010 | Шайба | 8 |
| 06F | 8098872 | Стойка | 1 |
| 06G | J260820 | Болт с шайбой | 4 |
| 06G1 | J900820 | Болт | 1 |
| 06G2 | A590108 | Плоская шайба | 1 |
| 08 | 4644052 | Крышка | 1 |
| 09 | J460620 | Винт с шайбой | 6 |
| 10 | 4644220 | Колпачок | 6 |
| 12 | 7050007 | Кронштейн | 1 |
| 13 | 4644169 | Опора рукоять | 1 |
| 14 | J780825 | Болт с внутренним шестигранником | 4 |
| 15 | J222008 | Шайба | 4 |
| 17 | 4648791 | Кронштейн | 1 |
| 18 | 4644172 | Опора рукоять | 1 |
| 19 | J780825 | Болт с внутренним шестигранником | 4 |
| 20 | J222008 | Шайба | 4 |
| 22 | 4661432 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX280LCH-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
