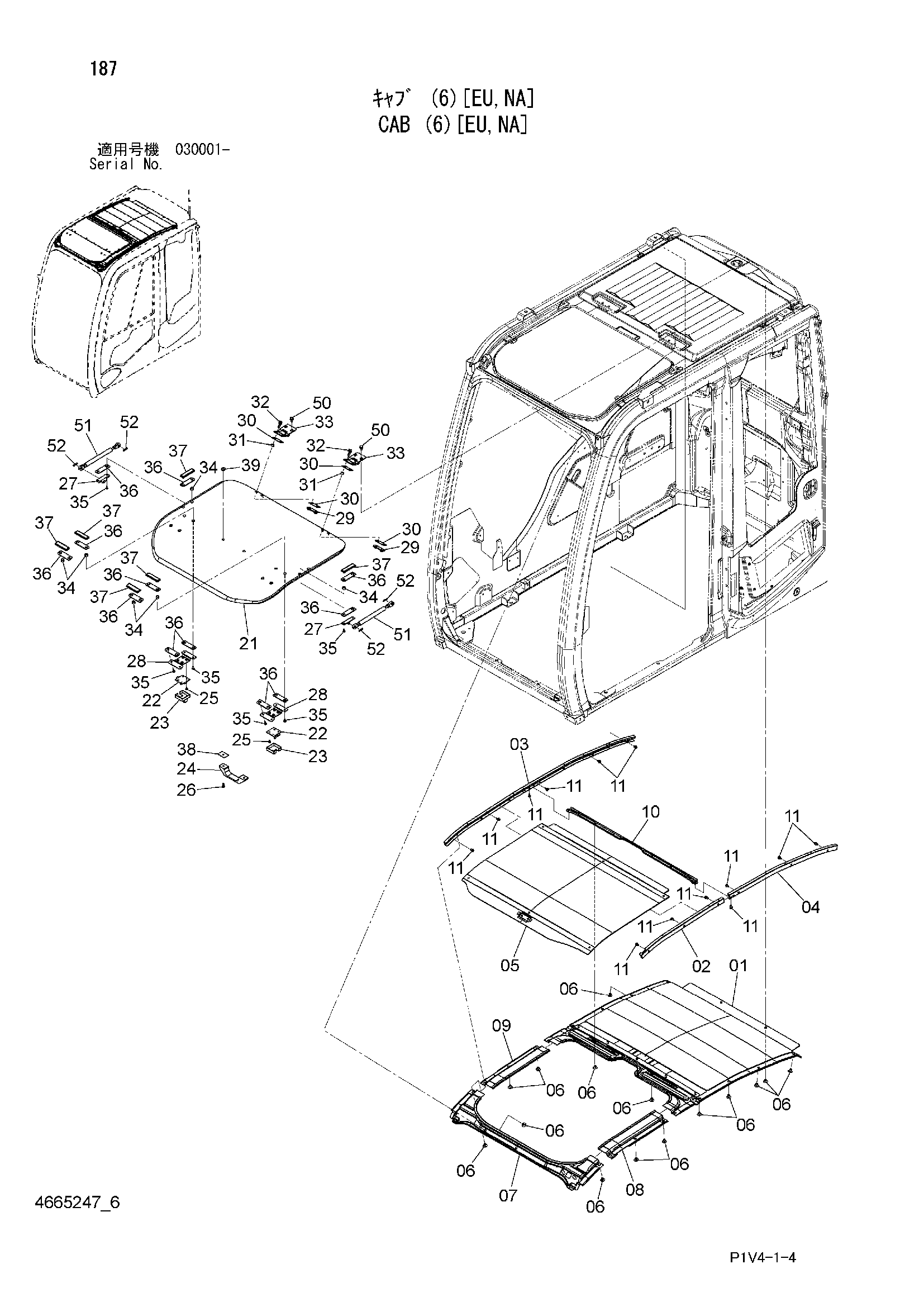

Кабина (6)[EU, NA] — HITACHI ZX280LCH-3
Заводская схема «Кабина (6)[EU, NA]» для HITACHI ZX280LCH-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Кабина (6)[EU, NA] HITACHI ZX280LCH-3](/catalog-drawings/29/2908a5c6-8d55-49d5-a68b-36fc18d14a39.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4662714 | Крышка | 1 |
| 02 | 4663620 | Направляющая | 1 |
| 03 | 4663621 | Направляющая | 1 |
| 04 | 4663622 | Направляющая | 1 |
| 05 | 4663623 | Рооф | 1 |
| 06 | 4662718 | Зажим | 22 |
| 07 | 4662711 | Крышка | 1 |
| 08 | 4662712 | Крышка | 1 |
| 09 | 4662713 | Крышка | 1 |
| 10 | 4662715 | Кронштейн | 1 |
| 11 | 4662252 | Винт с шайбой | 13 |
| 21-36 | 4662488 | Рооф | 1 |
| 21 | 4654276 | Окно | 1 |
| 22 | 4369615 | Замок | 2 |
| 23 | 4369616 | Крышка | 2 |
| 24 | 4662358 | Рукоятка | 1 |
| 25 | 4662368 | Винт | 8 |
| 26 | 4662369 | Винт | 2 |
| 27 | 4662361 | Кронштейн | 2 |
| 28 | 4662362 | Кронштейн | 2 |
| 29 | 4662366 | Кронштейн | 2 |
| 30 | 4474476 | Манжета | 4 |
| 31 | 4474482 | Втулка | 4 |
| 32 | 4662367 | Болт с шайбой | 4 |
| 33 | 4662360 | Петля | 2 |
| 34 | 4662363 | Втулка | 12 |
| 35 | 4662364 | Винт | 12 |
| 36 | 4662365 | Манжета | 12 |
| 37 | 4662356 | Фиксатор | 6 |
| 38 | 4474495 | Манжета резиновый | 2 |
| 39 | 4662357 | Фиксатор | 2 |
| 50 | 4662767 | Болт фланец | 4 |
| 51 | 4369619 | Пружина | 2 |
| 52 | 4022697 | Стопорный палец | 4 |
