Клапан удерживающий (стрела) — HITACHI ZX280LCH-3

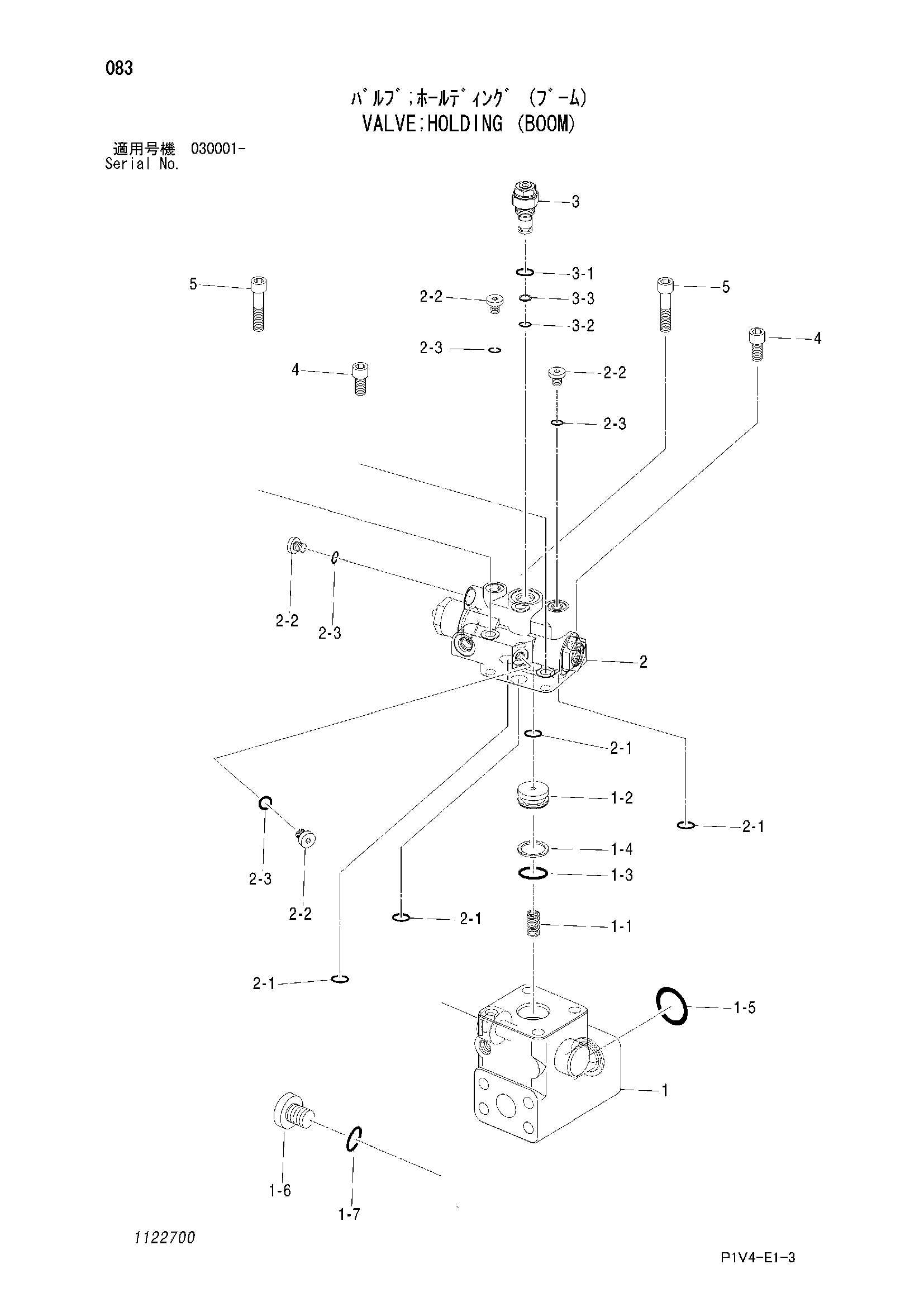

Заводская схема «Клапан удерживающий (стрела)» для HITACHI ZX280LCH-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4645161 | Удерживающий клапан | 1 | |
| 1 | 1122701 | Корпус | 1 |
| 1-1 | 0973602 | Пружина | 1 |
| 1-2 | 0973603 | Крышка | 1 |
| 1-3 | 4506424 | Уплотнительное кольцо | 1 |
| 1-4 | 4044817 | Опорное кольцо | 1 |
| 1-5 | 984614 | Уплотнительное кольцо | 1 |
| 1-6 | 0935701 | Пробка | 1 |
| 1-7 | 4506415 | Уплотнительное кольцо | 1 |
| 2 | 1122702 | Корпус | 1 |
| 2-1 | 4506412 | Уплотнительное кольцо | 4 |
| 2-2 | 0866702 | Пробка | 4 |
| 2-3 | 4506408 | Уплотнительное кольцо | 4 |
| 3 | 0973605 | Предохранительный клапан | 1 |
| 3-1 | 0168308 | Уплотнительное кольцо | 1 |
| 3-2 | 0103025 | Уплотнительное кольцо | 1 |
| 3-3 | 0866705 | Опорное кольцо | 1 |
| 4 | M341030 | Болт с внутренним шестигранником | 2 |
| 5 | 0151312 | Болт с внутренним шестигранником | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX280LCH-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
